14. ОСНОВНЫЕ ОПЕРАЦИИ В РЕЖИМЕ ТОРЦОВО – УСОВОЧНОЙ ПИЛЫ

ВНИМАНИЕ: Правильно соберите и отрегулируйте вашу пилу. Прежде чем приступать к эксплуатации пилы,

внимательно изучите данное руководство по эксплуатации и необходимую специальную литературу.

Обеспечьте устойчивое положение и надежное крепление заготовки (см. п. 12.10).

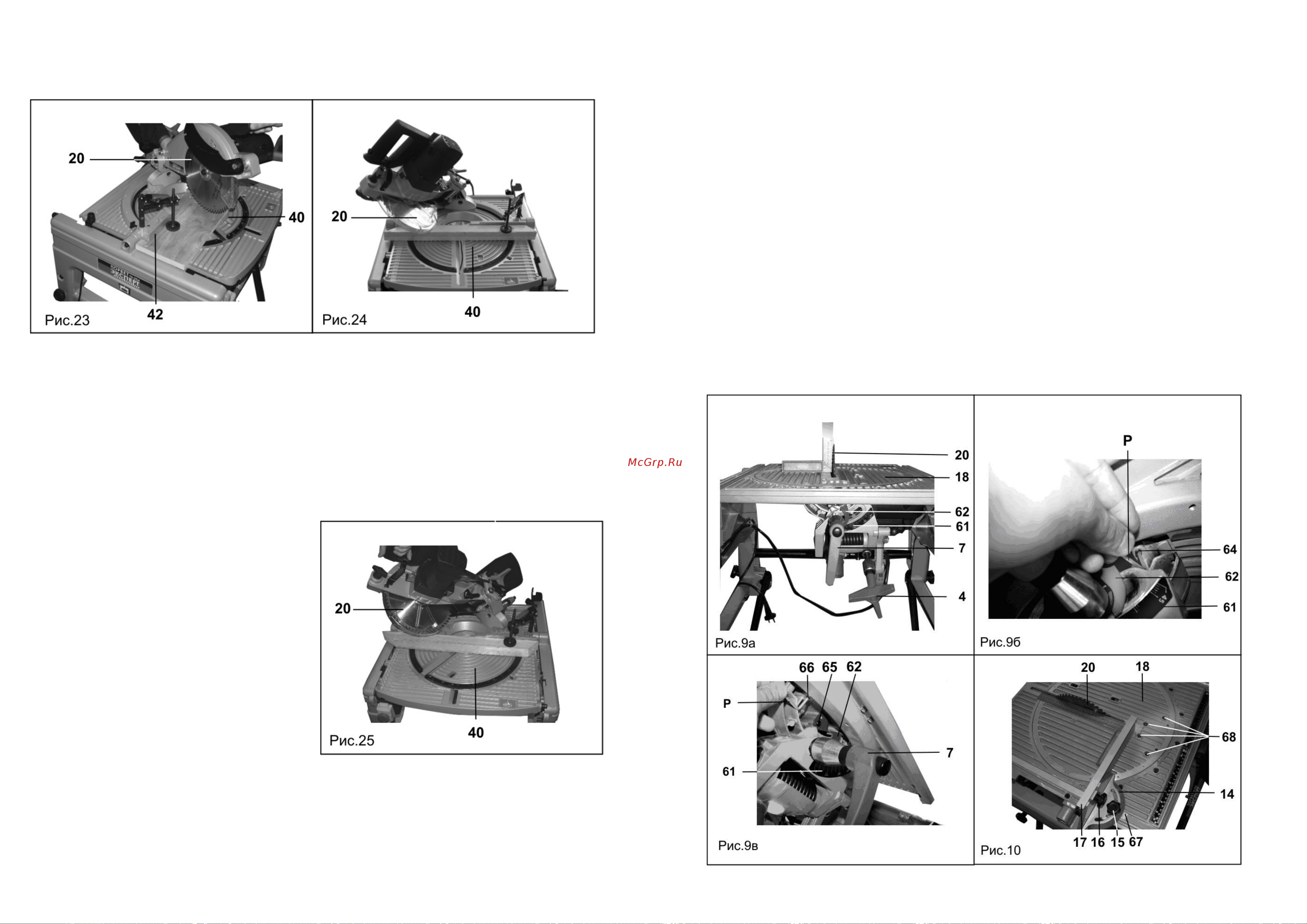

14.1. Косое пиление (Рис. 23)

Пила позволяет производить поперечное пиление заготовки (перпендикулярно фронтальному упору 42) и

косое пиление до 45

влево или вправо. Для выполнения косого пиления необходимо повернуть рабочий стол 40 до

нужного угла (см. п. 12.6.).

Процесс пиления подробно описан в пункте 14. 4.

14.2. Наклонное пиление (Рис. 24)

Пила выполняет наклонное пиление заготовки под углами до 45

влево.

Для выполнения наклонного пиления необходимо наклонить пильный диск 20 до нужного угла (см. п. 12.3).

Процесс пиления подробно описан в пункте 14.4.

14.3. Комбинированное пиление (Рис. 25)

Комбинированное пиление - это сочетание косого пиления и наклонного пиления.

Комбинированное пиление представляет собой процесс пиления заготовки при наклоненном пильном диске 20 с

повернутым под углом рабочим столом 40.

Процесс

пиления подробно описан в пункте 14.4.

14.4. Выполнение пиления (Рис. 2б, 2в, 2г.)

Внимательно изучите пункт 12.1.1. Убедитесь в том, что

пила правильно собрана и готова к работе. Нажмите рычаг

47 и за ручку 44 опустите пильный диск 20 в нижнее

положение. Убедитесь, что линия пиления пройдет в нужном

месте заготовки. Плавно отпустите ручку 44, переводя

пильный диск 20 в верхнее положение.

Подключите вилку шнура питания 8 к источнику

электрического тока (к розетке).

Нажмите курок выключателя 45, кнопку 46 и на рычаг 47,

чтобы опустить пильный диск 20 вниз. Дождитесь, пока

пильный диск 20 наберет максимальную скорость. Прилагая

усилие в плоскости вращения пильного диска 20, медленно

и плавно нажимайте на ручку 44, опустите ее до нижнего

положения. После окончания пиления выключите пилу,

отпустив курок выключателя 45, и дождитесь ПОЛНОЙ

ОСТАНОВКИ ПИЛЬНОГО ДИСКА 20, перед тем как вернуть

пильный диск 20 в верхнее положение.

ВНИМАНИЕ: В процессе пиления может случиться, что

отпиленная часть остановится напротив боковой

поверхности пильного диска 20. Если пильный диск 20

поднимать в то время, пока он вращается, то

эта

отпиленная часть может зацепиться за зубья пильного

диска 20, что приведет к ее выбрасыванию с большой

скоростью. Это очень опасно, поэтому пильный диск 20

должен подниматься только после его полной остановки.

ВНИМАНИЕ! При выполнении любого пиления не забывайте фиксировать все установки и регулировки пилы.

14.5. Пиление алюминиевого профиля (Рис. 2б)

При пилении

алюминиевого профиля используйте деревянные бруски и вставки для исключения деформации профиля.

Для уменьшения прилипания алюминиевых стружек к пильному диску 20 при работе с алюминиевым профилем

применяйте смазку (натрите воском неподвижный пильный диск 20 при отключенной пиле от источника электрического

тока).

ВНИМАНИЕ: Не пытайтесь пилить массивные, круглые или гнутые заготовки на этой пиле:

она для этого не

предназначена.

11.3. Расклиниватель и его правильная установка (Рис. 2а, Рис. 7)

Расклиниватель 21 входит в пропил в заготовке и предотвращает возможное заклинивание пильного диска 20 при смещениях

распиливаемой заготовки. Регулировку положения расклинивателя 21 необходимо производить в положении торцово-усовочной

пилы (см. Раздел 10), предварительно сняв защитный кожух 19. Ослабьте фиксатор 35 и болт 29

и отрегулируйте расклиниватель

2, ориентируясь по линейке (не комплектуется) (Рис. 7). Болт 29 отпускается и затягивается с помощью ключа К. Расклиниватель

21 должен находиться в одной плоскости с пильным диском 20 на расстоянии от него 5-6 мм. После выполнения регулировки

закрепите расклиниватель 21 фиксатором 35 и болтом 29. Переведите в положение дисковой пилы (см. Раздел 10). С помощью

линейки проверьте регулировку и, при необходимости, повторите ее снова.

11.4. Параллельный упор (Рис. 2а, Рис. 8)

Параллельный упор 22 используется для всех операций продольного пиления. Никогда не направляйте заготовку на

вращающийся пильный диск 20 без правильно и надежно закрепленного параллельного упора 22. Перед работой устанавливайте

упор 22, ориентируясь по шкале 63 (Рис. 8).

Перед работой добейтесь параллельности между пильным диском

и упором 22. Для этого снимите с расклинивателя 21

защитный кожух 19, предварительно нажав на специальный фиксатор кожуха 19 (Рис. 2а).

Ослабьте винты фиксации 23 и 24 и с помощью двух уголков (не комплектуются) установите параллельность, аккуратно двигая

упор 22; при этом, показания расстояния от пильного диска до упора 22 на двух угольниках должны стать одинаковыми (см. Рис.

8). После достижения параллельности аккуратно затяните винты 23 и 24, зафиксировав упор 22. С помощью угольников (не

комплектуются) проверьте параллельность еще раз, при необходимости повторите регулировку.

Установите защитный кожух 19 на расклиниватель 21.

11.5. Регулировка угла наклона пильного диска – 0

(Рис. 9)

Снимите с расклинивателя 21 защитный кожух 19, предварительно нажав на специальный фиксатор кожуха 19 (Рис. 2а).

Внимательно изучите пункт 11.1.3. С помощью ручки 4 максимально поднимите пильный диск 20 вверх.

Ослабьте ручку 7, и за ручку 4 движением до упора вправо переведите пильный диск 20 в положение, перпендикулярное рабочему

столу 18 (угол наклона 0

). Установите угольник (не комплектуется) между пильным диском 20 и рабочим столом 18 (см. Рис. 9а).

Если перпендикулярности нет, добейтесь ее, вращая винт - упор 64 ключом Р.

После достижения перпендикулярности зафиксируйте ручку 7, затем ослабьте винт 65, установите указатель 62 строго на

деление «0

» шкалы 61 и аккуратно затяните винт 65.

11.6.Регулировка угла наклона пильного диска –45

(Рис. 9)

Снимите с расклинивателя 21 защитный кожух 19, предварительно нажав на специальный фиксатор кожуха 19 (Рис. 2а).

Внимательно изучите пункт 11.1.3.

С помощью ручки 4 максимально поднимите пильный диск 20 вверх.
