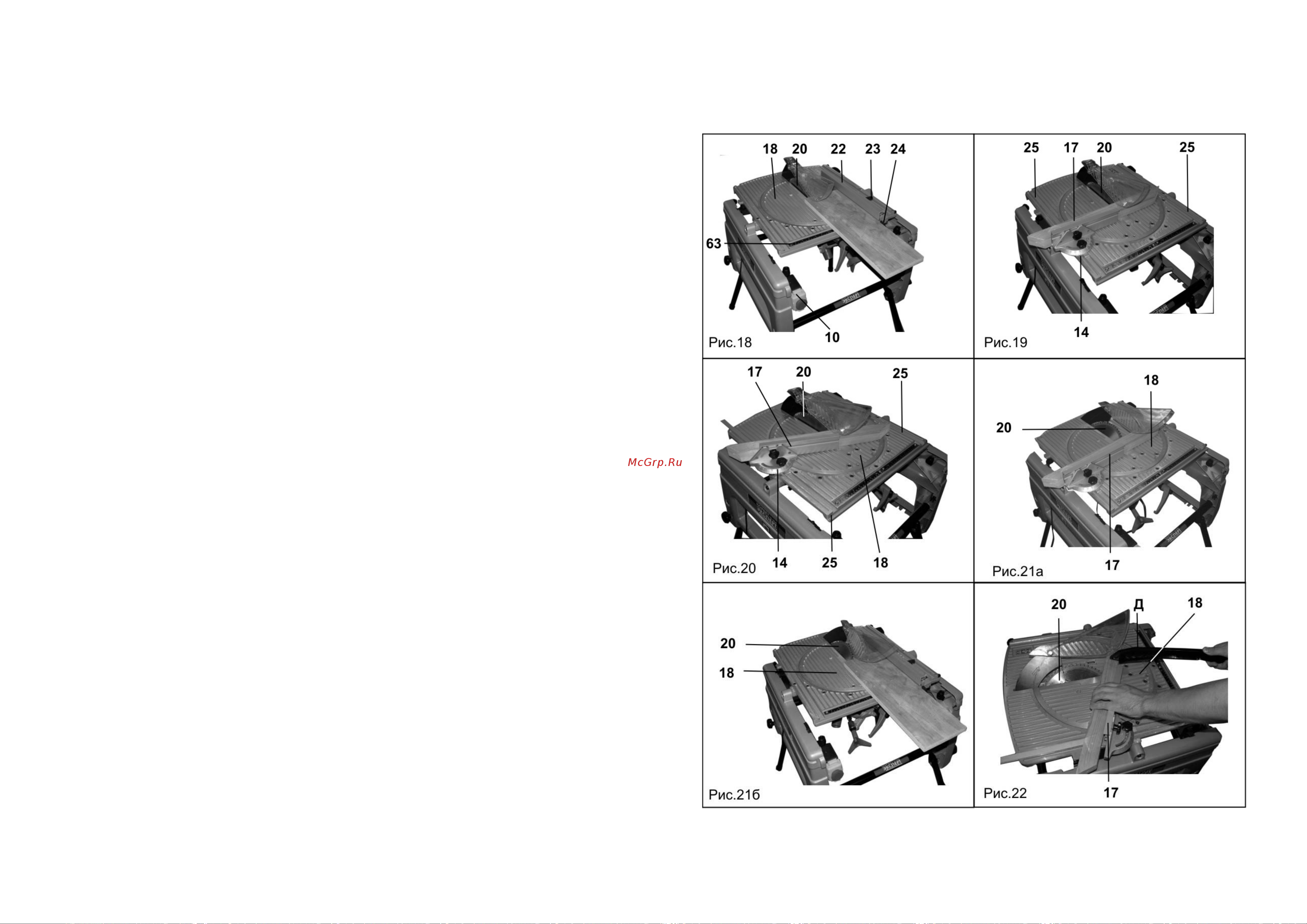

Ослабьте ручку 7 и за ручку 4 движением до упора влево переведите пильный диск 20 в положение максимального

наклона к рабочему столу 18. Установите угольник или шаблон со стороной 45

(не комплектуется) между пильным

диском 20 и рабочим столом 18. Если угла 45

между пильным диском 20 и рабочим столом 18 нет, установите его,

вращая винт - упор 66 ключом Р.

После достижения требуемой регулировки зафиксируйте ручку 7.

12. ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВКЕ В РЕЖИМЕ ТОРЦОВО-УСОВОЧНОЙ ПИЛЫ

Примечание:

Пила точно отрегулирована на заводе-изготовителе, но при транспортировке регулировочные винты могут ослабнуть и

точность установки нарушиться.

Проверьте точность

регулировок, указанных в этом разделе и, при необходимости, произведите повторную регулировку

с целью получения наилучших результатов при работе с пилой.

ВНИМАНИЕ: Приступайте к регулировкам пилы только после того как убедитесь, что пила отключена от

источника электрического тока (вилка шнура питания 8 (Рис. 2а) отсоединена от питающей розетки).

После каждой установки или

регулировки проследите (при отключенной от источника электрического тока пиле)

за тем, чтобы пильный диск 20 (Рис. 2б) ни при каких обстоятельствах не касался элементов конструкции пилы и

свободно входил в паз 33, не задевая его краев и кожуха 55 (Рис. 4), а также других деталей пилы.

12.1. Органы управления

12.1.1. Действие выключателя

ВНИМАНИЕ: Перед подключением пилы

к источнику электрического тока удостоверьтесь, что курок

выключателя 45 на ручке 44 (Рис. 2г) правильно действует (нажимается) совместно с кнопкой блокировки 46 и

свободно возвращается в исходное положение «Выкл.» при его отпускании. Нажатие курка 45 возможно только

при нажатой кнопке блокировки 46 (Рис. 2г).

Подключите пилу к источнику электрического тока (см. раздел 6), подсоединив вилку шнура

питания 8 (Рис. 2а) к

питающей розетке.

Для пуска пилы, соблюдая все меры предосторожности (см. раздел 5), нажмите кнопку 46 и курок выключателя 45 (Рис.

2г). Пильный диск 20 (Рис. 2а) начнет вращение.

Для остановки пилы отпустите курок выключателя 45 и кнопку 46 (Рис. 2г) и дождитесь полной остановки пильного диска

20 (Рис. 2а).

12.1.2. Рычаг блокировки защитного

кожуха (Рис. 2б, 2г)

При нажатии рычага блокировки 47 и опускании пильного диска 20 ручкой 44 защитный кожух 32 поднимается

автоматически. Защитный кожух 32 возвращается в исходное положение, закрывая пильный диск 20 , когда ручка 44

поднята. НИКОГДА НЕ СНИМАЙТЕ ЗАЩИТНЫЙ КОЖУХ 32 И НЕ ДЕРЖИТЕ ЕГО ОТКРЫТЫМ. В интересах вашей

безопасности всегда держите защитный кожух 32 в исправном состоянии. При

любой неисправности защитного кожуха

32 следует немедленно его заменить. НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ПИЛУ С НЕИСПРАВНЫМ ЗАЩИТНЫМ КОЖУХОМ

32. Когда прозрачная часть защитного кожуха 32 загрязнится опилками или запылится так, что заготовка будет плохо

видна, выключите пилу из розетки и осторожно очистите кожух 32 влажной тряпкой. Не используйте растворители или

любые очистители, выработанные на основе бензина, для очистки пластмассовых поверхностей.

12.2. Пылесборник (Рис. 2г)

Используйте пылесборник 52 во время пиления для более аккуратной работы и легкого удаления опилок из рабочей

зоны. Когда пылесборник 52 наполнится более чем наполовину, отсоедините его от пилы и освободите от содержимого,

открыв замок молнии.

12.3. Установка угла наклона пильного диска

Угол наклона пильного диска 20 устанавливается за ручку 44 (Рис. 2б, 2г) и контролируется по шкале 61 (Рис. 11а) с

помощью указателей 62. Наклонное положение пильного диска фиксируется ручкой 7.

12.4. Установка угла 0

(Рис. 11а, 11б, 11в)

Ослабьте ручку 7 и наклоняйте пильный диск 20 (см.п.12.3) до упора вправо, пока винт - упор 64 не остановит наклон

вправо. При этом, пильный диск 20 должен принять строго перпендикулярное положение относительно рабочего стола

40. Проверьте это с помощью угольника (не комплектуется), как показано на рисунке 11в. Если перпендикулярности нет,

добейтесь

ее, вращая винт - упор 64 ключом Р.

При перпендикулярном положении пильного диска 20 относительно рабочего стола 40 указатель 62 должен указывать на

«0

» по шкале 61. Если это не так, ослабьте винт 65 и подкорректируйте показания указателей 62 на «0

», затем аккуратно

затяните винт 65

12.5. Регулировка угла наклона 45

(Рис. 11а, 11б, 11в)

Ослабьте ручку 7 и наклоняйте пильный диск 20 (см.п. 12.3) до упора влево, пока винт - упор 66 не остановит наклон

влево.

снимите распиленную заготовку.

13.7. Пиление алюминиевого профиля (Рис. 2а)

При пилении алюминиевого профиля используйте деревянные бруски и вставки для исключения деформации профиля.

Для уменьшения прилипания алюминиевых стружек к пильному диску 20 при работе с алюминиевым профилем

применяйте смазку (натрите воском неподвижный пильный диск 20 при отключенной пиле от источника электрического тока).

ВНИМАНИЕ: Не пытайтесь пилить массивные, круглые или гнутые заготовки на этой пиле: она не предназначена для

этого.
