13. ОСНОВНЫЕ ОПЕРАЦИИ В РЕЖИМЕ ДИСКОВОЙ ПИЛЫ

ВНИМАНИЕ: Правильно соберите и отрегулируйте вашу пилу. Прежде чем приступать к эксплуатации пилы,

внимательно изучите данное руководство по эксплуатации и необходимую специальную литературу.

Для работы с пилой необходимо иметь соответствующую подготовку и владеть определенными навыками

работы.

Запрещается производить работы на пиле без использования специальных

приспособлений, таких как планка

для косого и поперечного пиления 17 (Рис. 2а), параллельный упор 22 и толкатель.

Для подачи заготовки к пильному диску 20 используйте толкатель Д (Рис. 2а).

Во время работы упор для косого и поперечного пиления 17 или параллельный упор 22 (Рис. 2а) должны быть

зафиксированы.

ПРИМЕЧАНИЕ: Может возникнуть необходимость убрать защитный кожух 19

с расклинивателем 21 (см. раздел

10).

13.1. Продольное пиление (Рис. 18)

Выполняется с параллельным упором 22, и заготовка пилится вдоль (по длине). Установите параллельный упор 22 на

желаемую ширину продольного пиления (ориентируясь по шкале 63) и зафиксируйте его в этой позиции винтом 24.

Установите и зафиксируйте продольное положение упора 22 винтом 23. Установите заготовку на рабочем столе 18,так

чтобы она

одной плоскостью упиралась в упор 22. Положение заготовки должно быть устойчивым. Подача заготовки к

пильному диску 20 и скорость подачи производится ручным усилием оператора на заготовку. Процесс пиления подробно

описан в пункте 13.6.

13.2. Поперечное пиление (Рис. 19)

Поперечное пиление представляет собой процесс пиления заготовки поперек под прямым углом.

При выполнении этой операции планка для

косого и поперечного пиления 17 устанавливается на 0

(перпендикулярно

пильному диску 20). Эта планка используется в любом из двух пазов рабочего стола 18 – слева или справа от пильного

диска 20 (см.п.11.7). Весь узел планки 17 в сборе с транспортиром 14 должен свободно перемещаться в пазах 25.

Установите заготовку на рабочем столе 18 так, чтобы она одной плоскостью упиралась в планку 22. Положение заготовки

должно быть устойчивым.

Подача заготовки к пильному диску 20 и скорость подачи производится ручным усилием оператора на заготовку через

планку 17.

Процесс пиления подробно описан в пункте 13.6.

13.3. Косое пиление (Рис. 20)

Поперечное пиление представляет собой процесс пиления заготовки поперек под любым углом, кроме прямого.

При выполнении этой операции планка для косого и поперечного пиления 17 устанавливается под углом относительно

пильного диска 20 (ориентируясь по транспортиру 14).

Эта планка может использоваться в любом из двух пазов рабочего стола 18 – слева или справа от пильного диска 20

(см.п.11.7). Весь узел планки 17 в сборе с транспортиром 14 должен свободно перемещаться в пазах 25.

должно быть устойчивым.

планку 17.

Процесс пиления подробно описан в пункте 13.6.

13.4. Наклонное пиление (Рис. 21а, 21б)

Наклонное пиление представляет собой процесс пиления заготовки под углом наклона пильного диска 20 до 45°.

При выполнении этой

операции пильный диск 20 устанавливается под наклоном относительно рабочего стола 18 (см. п.

11.6).

Подача заготовки к пильному диску 20 и скорость подачи производится ручным усилием оператора на заготовку или

через планку 17, в зависимости от положения заготовки (поперечное или продольное пиление) на рабочем столе 18.

Процесс пиления подробно описан в пункте 13.6.

13.5. Комбинированное пиление (Рис. 22)

Комбинированное пиление - это сочетание косого пиления и наклонного пиления.

Комбинированное пиление представляет собой процесс пиления с использованием планки для косого и поперечного

пиления 17, установленной под косым углом, при наклоненном пильном диске 20.

планку 17.

Процесс пиления подробно описан

в пункте 13.6.

13.6. Выполнение пиления (Рис. 18, 19, 20, 21а, 21б, 22).

- Перед включением убедитесь, что пильному диску 20 ничто не мешает, и он имеет свободное вращение;

- Включите вращение пильного диска 20 зеленой кнопкой на магнитном пускателе 10 (см. п. 11.1.1);

- Подождите, пока пильный диск 20 наберет максимальную скорость вращения. При первом включении дайте поработать

пиле не менее

двух минут на холостом ходу;

- Включите устройство удаления пыли – пылесос (не комплектуется) для удаления пыли (см. п. 11.2);

- Избыточная скорость подачи заготовки может привести к поломке электродвигателя и разрушению пильного диска 20.

Подавайте заготовку очень медленно. Не форсируйте подачу заготовки. Если скорость вращения пильного диска 20

замедляется, это означает, что подача слишком быстрая

;

- При пилении длинных заготовок позаботьтесь о подаче заготовки к пильному диску и приеме заготовки после пиления.

Также необходимо использовать роликовые опоры (см. Приложение А);

- Будьте крайне внимательны! Следите чтобы руки оператора не находились во время вращения пильного диска 20 на

расстоянии ближе 100 мм от него;

- На финишной стадии выполнения намеченной

операции уделите особое внимание траектории движения отрезанных

частей заготовки;

- Для подачи заготовки используйте толкатель Д (Рис. 2а);

- По завершению выполнения намеченной операции нажмите на магнитном пускателе 10 красную кнопку «0» (см. п.

11.1.1); пильный диск 20 начнет останавливаться. Дождитесь его полной остановки, после чего с рабочего стола 18

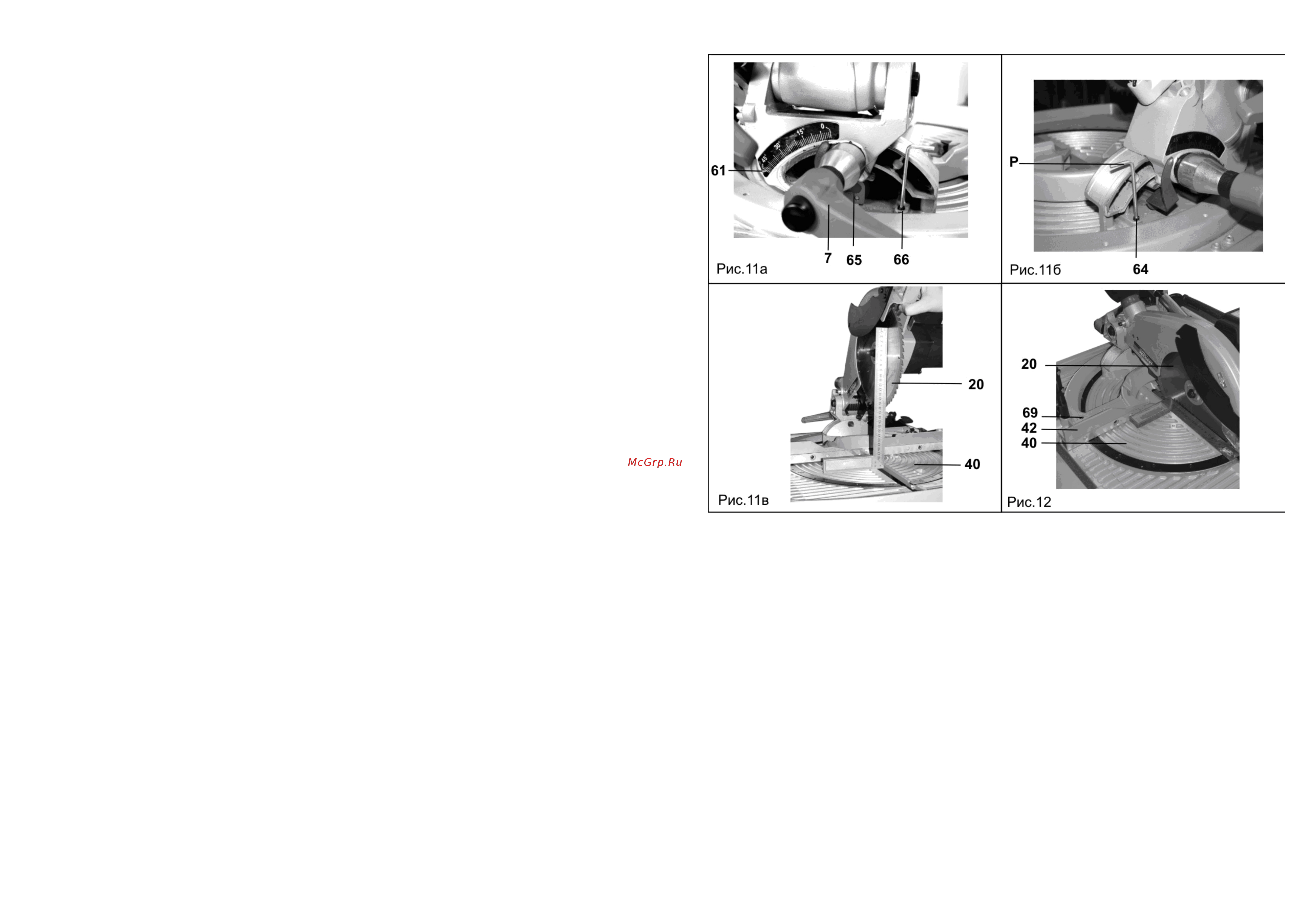

При этом, пильный диск 20 должен принять угол 45

относительно рабочего стола 40. Проверьте это с помощью угольника или

шаблона со стороной 45

(не комплектуется). Если угла 45

между пильным диском 20 и рабочим столом 40 нет, установите его,

вращая винт - упор 66 ключом Р. После достижения требуемой регулировки зафиксируйте ручку 7.

12.6. Установка угла поворота рабочего стола

Угол поворота рабочего стола 40 (Рис. 2в) (как вправо, так и влево) относительно фронтального упора 42 устанавливается

перемещением ручки 4 (Рис. 2г) при ослабленном винте 54 и контролируется с

помощью указателя 41 по шкале 43 (Рис. 2в).

Поворачивая рабочий стол 40, вы услышите щелчки, соответствующие определенному фиксированному положению (углу

поворота) рабочего стола 40 (Рис. 2в), например 0

; 15

; 22,5

; 30

; 45

. Любой угол поворота рабочего стола 40 (Рис. 2в)

необходимо фиксировать винтом 54 (Рис. 2г). Плавность поворота рабочего стола 40 регулируется винтом 69 (Рис.12).

При установке угла поворота рабочего стола 40 относительно фронтального упора 42 (Рис. 2в) рекомендуем проверять

полученный угол с помощью угломера (не комплектуется) или шаблона (не комплектуется).
