• Сплит-система Sky Air • Наружные блоки
22
• Наружные блоки • R-410A • RXS-E2V1B

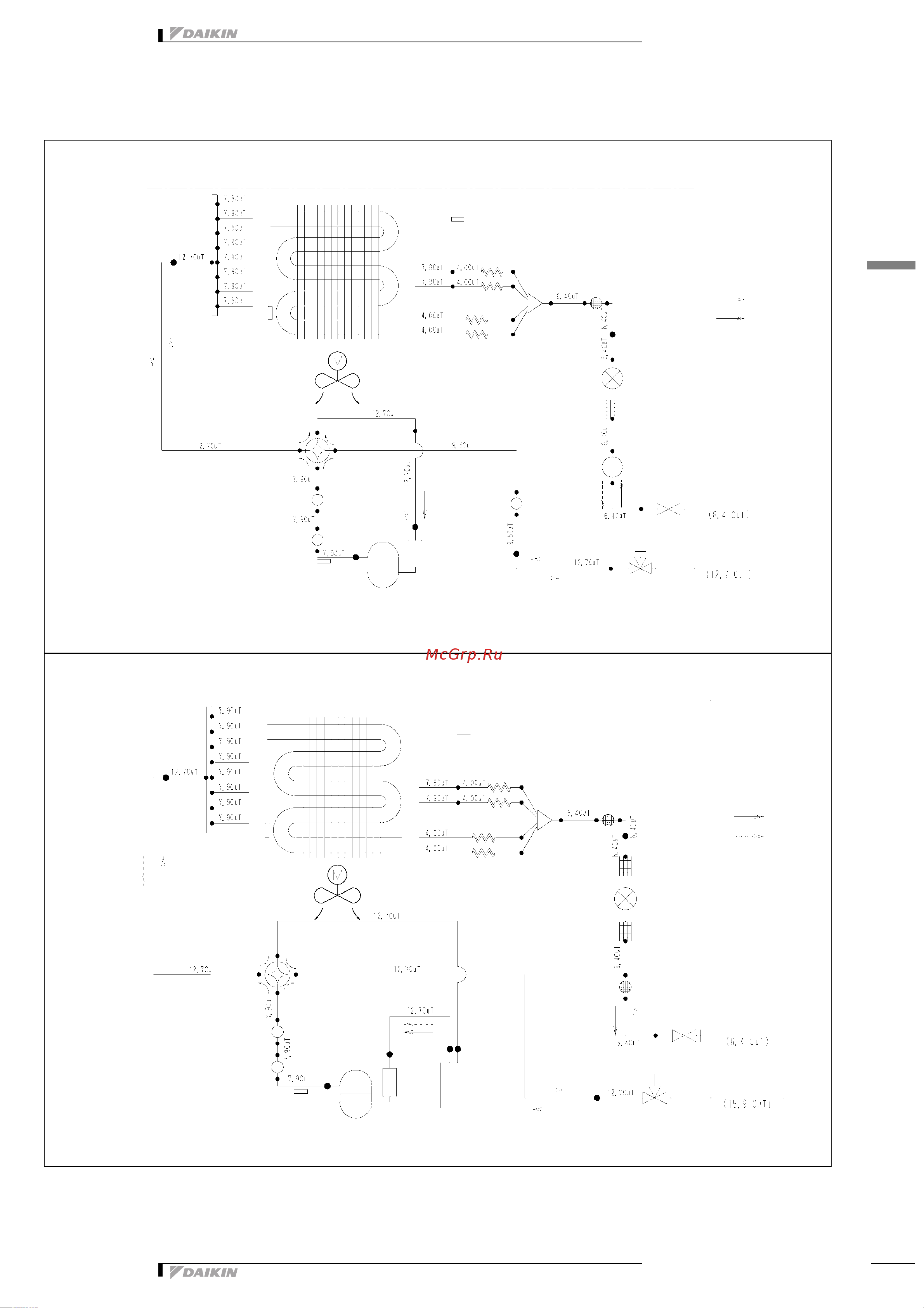

6 Схема трубной обвязки
3D051637A
RXS50-60E
Термистор температуры наружного
воздуха
Теплообменник
Осевой вентилятор
Капиллярная трубка 2
Капиллярная трубка 3
Запорный клапан
для жидкости
Местный трубопровод
Фильтр
Глушитель
Компрессор
Глушитель
Поток хладагента
Охлаждение
Обогрев
Термистор
выпускного
трубопровода
Термистор
теплообменника
Глушитель
с фильтром
Глушитель
Сервоклапан
Четырехходовой
клапан:
обогрев
Наружный блок
Запорный клапан
для газа с каналом
обслуживания
Местный трубопровод
Ресивер
Капиллярная трубка 1
Капиллярная трубка 4
3D052750
RXS71E
Термистор температуры наружного
воздуха
Теплообменник
Осевой вентилятор
Капиллярная трубка 2
Капиллярная трубка 3
Запорный клапан
для жидкости
Местный трубопровод
Фильтр
Глушитель
Компрессор
Глушитель
Поток хладагента
Охлаждение
Обогрев
Термистор
выпускного
трубопровода
Термистор
теплообменника
Глушитель
с фильтром
Аккумулятор
Сервоклапан
Четырехходовой
клапан:
обогрев
Наружный блок
Запорный клапан
для газа с каналом
обслуживания
Местный трубопровод
Ресивер
Капиллярная трубка 1
Капиллярная трубка 4
