• Наружные блоки • R-410A • RXS-E2V1B
1
7
• Сплит-система Sky Air • Наружные блоки
23

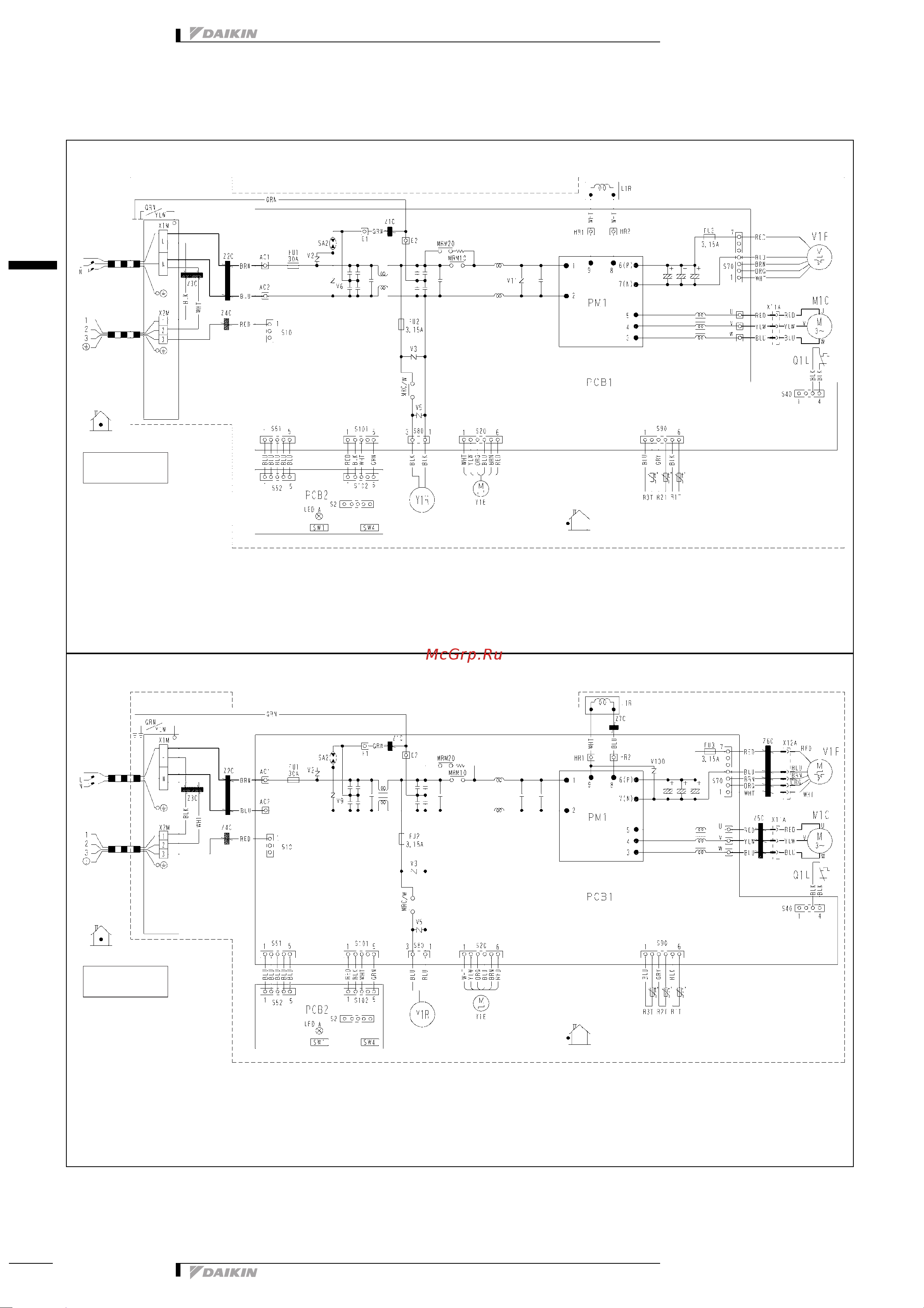

7 Монтажная схема
7 - 1 Монтажная схема
3D050706
RXS50-60E
Z1C∼Z4C : Ферритовый сердечник
X1M, X2M : Контактная пластина
FU1, FU2, FU3: : Плавкий предохранитель
AC1, AC2
U, V, W, X11A
E1, E2
Y1E : Катушка электронного расширительного
клапана
V2, V3, V5, V6, V11 : Варистор
SA2 : Поглотитель перенапряжений
HR1, HR2
MRM10, MRM20 : Соединитель
Q1L : Устройство защиты от перегрузки
PM1 : Модуль питания
PCB1,2 : Печатная плата
Y1R : Катушка реверсивного электромагнитного
клапана
Листовой металл : Клеммная колодка, крепежная пластина
g
Местная проводка
Внутр.
Наружн.
(наружн.)
(Конденсатор)
(выпуск)
Электропитание
К внутреннему
блоку
Листовой
металл
MRC/W : Магнитное реле
R1T∼R3T : Термистор
S2∼S102 : Соединитель
LEDA : Контрольная лампа
L:Под напряжением
N:Нейтраль
SW1 : Двухпозиционный переключатель
принудительной работы SW (SW1)
SW4 : Локальная установка SW (SW4)
M1C : Двигатель компрессора
M1F : Двигатель вентилятора
L1R : Реактор
3D052296
RXS71E
Z1C∼Z7C : Ферритовый сердечник
X1M, X2M : Контактная пластина
FU1, FU2, FU3: : Плавкий предохранитель
AC1, AC2
U, V, W, X11A, X12A
E1, E2
Y1E : Катушка электронного расширительного
клапана
V2, V3, V5, V9, V100 : Варистор
SA2 : Поглотитель перенапряжений
HR1, HR2
MRM10, MRM20 : Соединитель
Q1L : Устройство защиты от перегрузки
PM1 : Модуль питания
PCB1,2 : Печатная плата
Y1R : Катушка реверсивного электромагнитного
клапана
Листовой металл : Клеммная колодка, крепежная пластина
g
Местная проводка
Внутр.
Наружн.
(наружн.)
(Конденсатор)
(выпуск)
Электропитание
К внутреннему
блоку
Листовой
металл
MRC/W : Магнитное реле
R1T∼R3T : Термистор
S2∼S102 : Соединитель
LEDA : Контрольная лампа
L:Под напряжением
N:Нейтраль
SW1 : Двухпозиционный переключатель
принудительной работы SW (SW1)
SW4 : Локальная установка SW (SW4)
M1C : Двигатель компрессора
M1F : Двигатель вентилятора
L1R : Реактор
