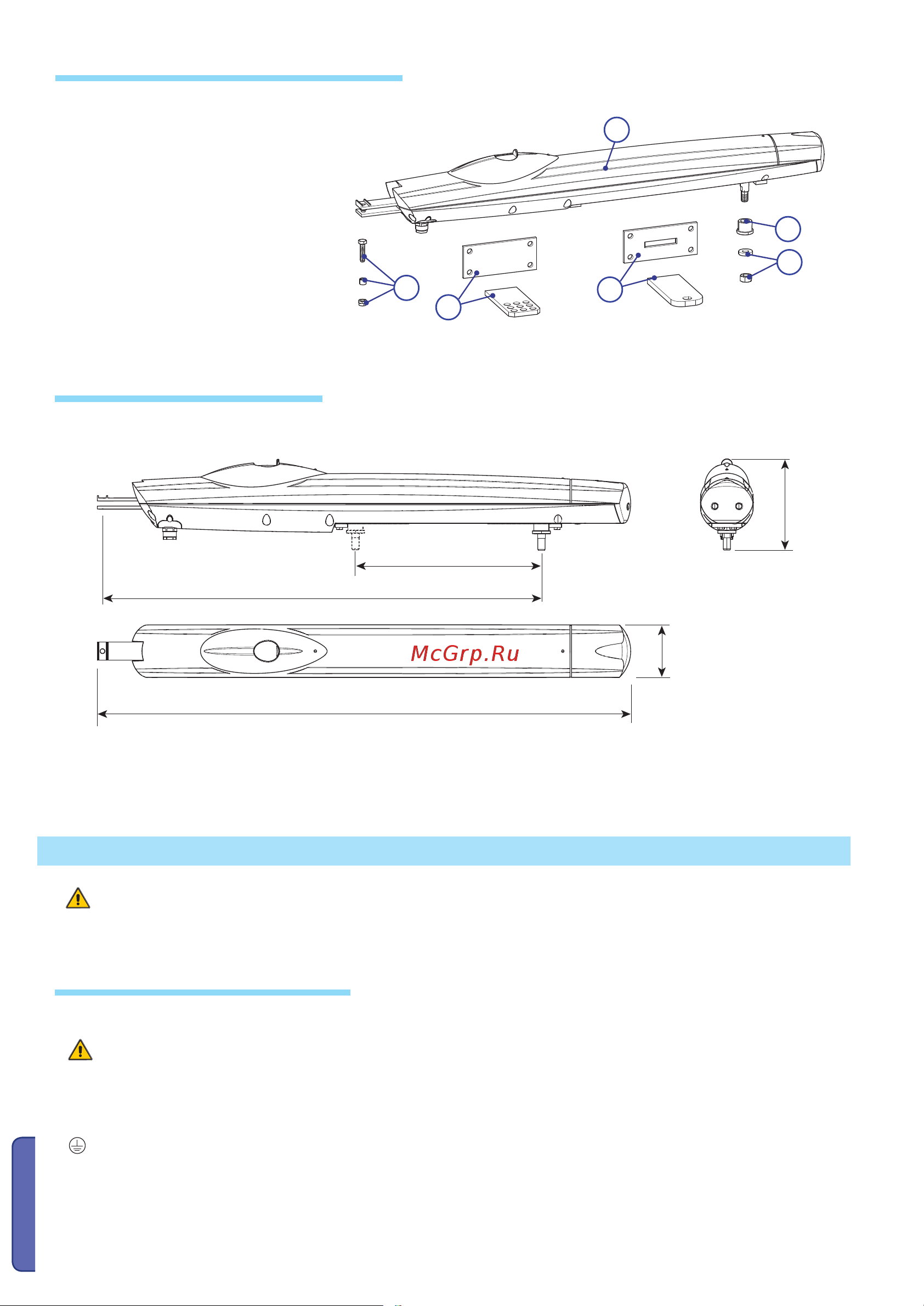

4.4 Габаритные размеры (мм)
4.3 Описание компонентов
A1824
1) Привод
2) Задний кронштейн
3) Передний кронштейн
4) Болт, гайка и втулка крепления к заднему
кронштейну
5) Гайка и шайба крепления к переднему
кронштейну
6) Втулка
5. Монтаж
Перед началом монтажных работ выполните следующее:
• Убедитесь в том, что питание блока управления осуществляется от отдельной линии с соответствующим автоматическим
выключателем, при этом расстояние между контактами должно быть не менее 3 мм.
• Приготовьте каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.
• Убедитесь в том, чтобы между внутренними соединениями кабеля, обеспечивающими непрерывность контура
безопасности, и другими токопроводящими частями была предусмотрена дополнительная изоляция.
• Проверьте, чтобы конструкция ворот была достаточно прочной, створки плавно и легко поворачивались на петлях и не
было заедания при движении ворот и люфт в петлях.
• Проверьте наличие механических упоров при открывании и закрывании створки.
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями
действующих норм безопасности.
5.1 Предварительные проверки
