2 02/2015 © CAME S.p.A. - Компания CAME S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ

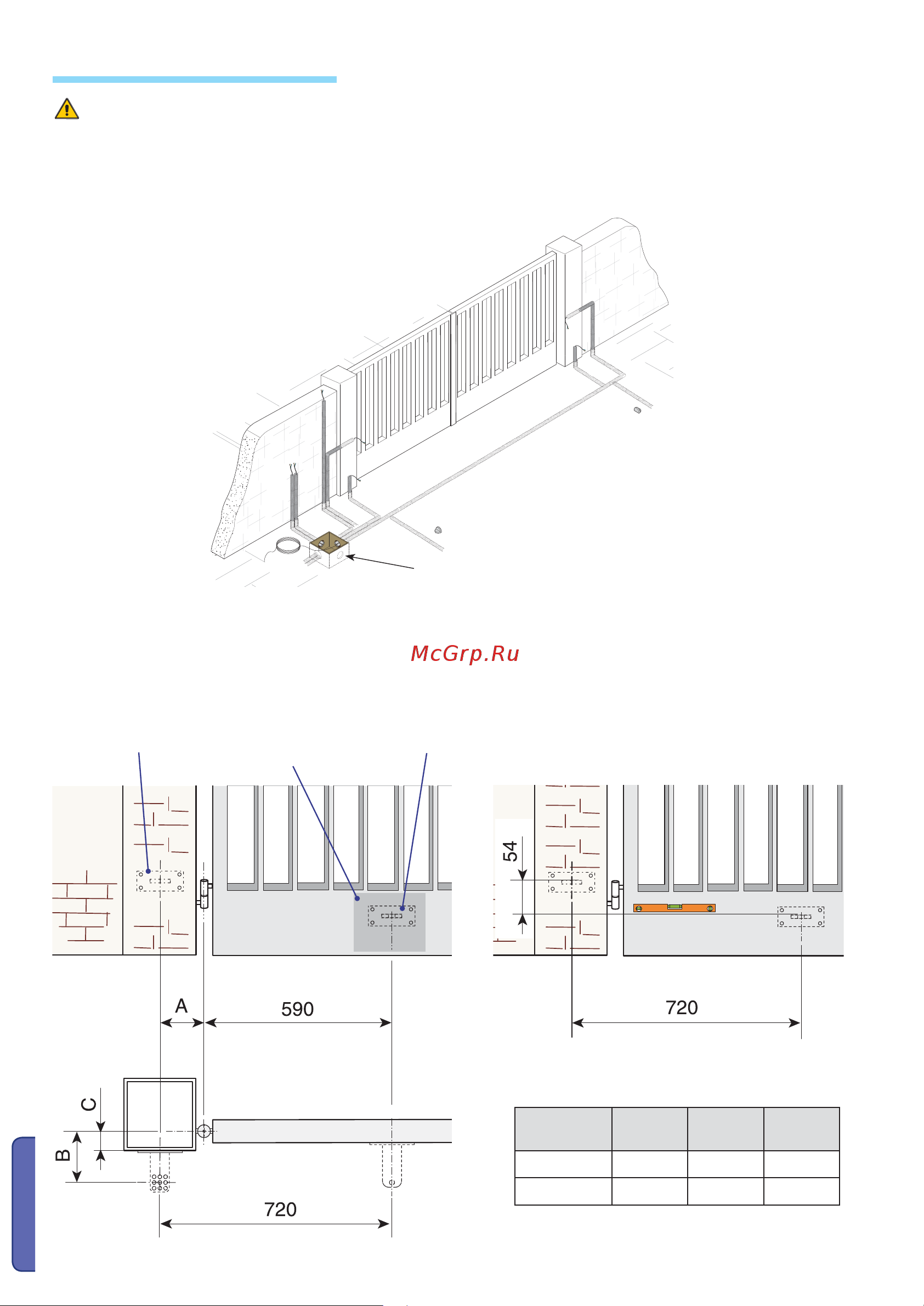

Внимание: после выбора области крепления переднего кронштейна необходимо обеспечить крепление заднего кронштейна к
столбу и удостовериться, что соблюдаются расстояния, указанные в таблице ниже.
Примечание: при увеличении размера В угол открытия и скорость ворот уменьшаются, а усилие привода
увеличивается. При увеличении размера А угол открытия и скорость ворот увеличиваются, а усилие привода уменьшается.
Открывание
A
(мм)
B
(мм)
C
(мм)
90° 130 130 60
120° 130 110 50
Оптимальная область
крепления
Передний кронштейнЗадний кронштейн
Проложите трубы и гофрошланги для проводов и кабелей от разветвительной коробки.
Важное примечание: требуемое количество труб зависит от варианта автоматической системы и предусмотренных
принадлежностей.
Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления автоматики и
акессуаров может отличаться от случая к случаю. Таким образом, выбор наиболее подходящего решения должен
осуществляться монтажником на месте.
5.5 Установка привода
Разветвительная коробка
