РУССКИЙ

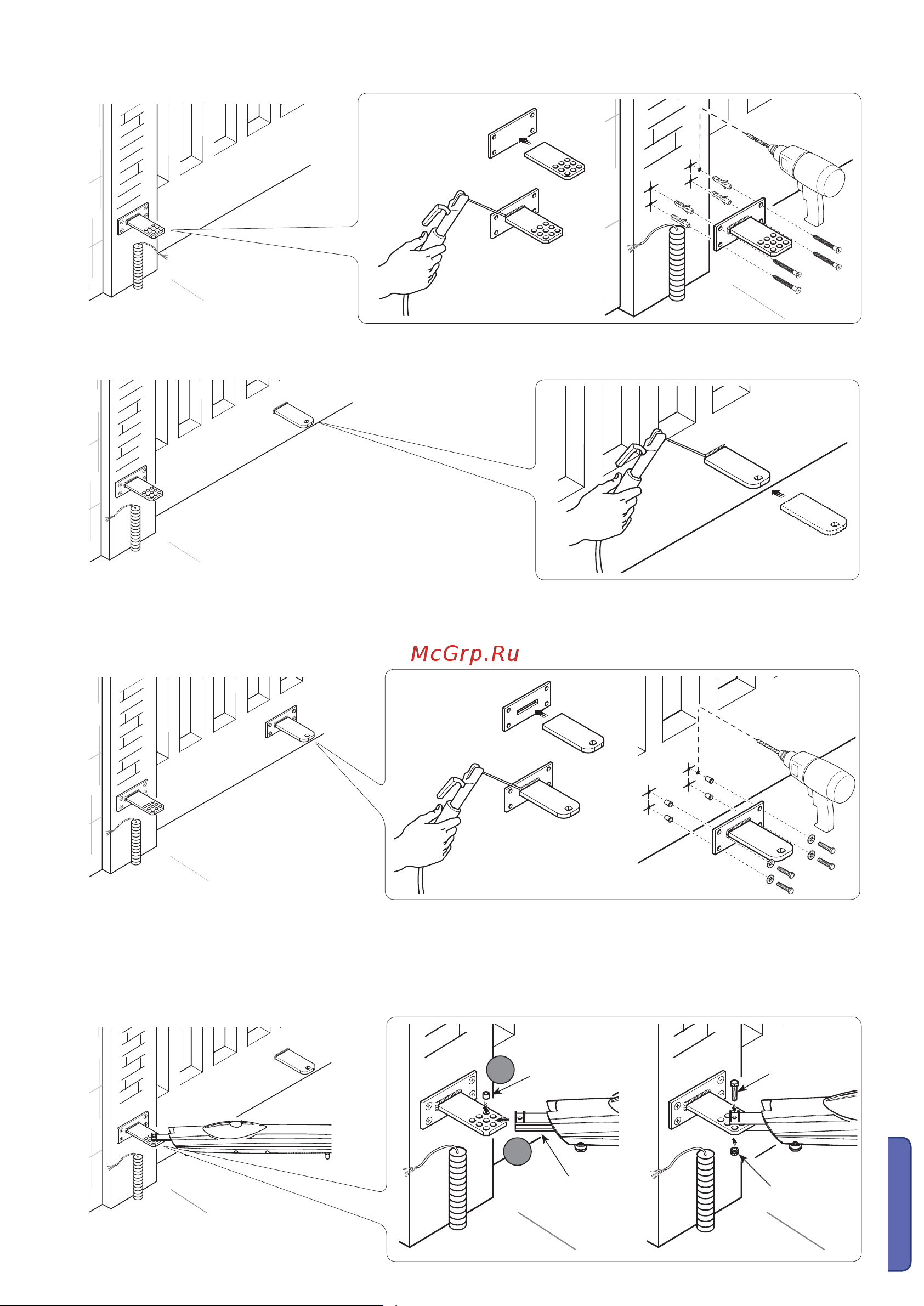

При помощи сварки соедините две части заднего кронштейна. Закрепите кронштейн на столбе в выбранном месте с помощью

дюбелей и винтов или, если столб металлический, с помощью сварки.

Приварите передний кронштейн к полотну ворот с учетом указанных в таблице установочных размеров.

Примечание: если створки ворот неметаллические, соберите и сварите два элемента переднего кронштейна и закрепите их на

створке ворот болтами.

Шарнирный

хвостовик

Винт M8 x 35

Смажьте и вставьте втулку в отверстие заднего кронштейна. Кронштейн имеет несколько отверстий, которые позволяют

регулировать угол открывания ворот.

Прикрепите шарнирный хвостовик к заднему кронштейну.

Втулка

Гайка UNI

7474 M8
