a)
a)
10
B1
B2
5
a)
b) d)c)
РУССКИЙ
Стр. 10 Код руководства: e: 319U17 версия. 1.2 - 04/2010 © CAME cancelli automatici s.p.a. - Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
Режим 1 – Исключает использование второго радиоканала клеммой B1-
B2; после подключения электрозамка небходимо выполнить следующие
действия:
a) – Установить микропереключатель 6 в положение ON (и
микропереключатели 1, 2, 3, 4, 5 — в положение OFF);
b) – нажать на кнопку CH1: красный светодиодный индикатор PROG
начнет мигать;
c) – когда светоиндикатор загорится ровным светом (спустя порядка 5
секунд), процедура будет закончена;
d) – вернуть микропереключатели в положение OFF (или в исходное
положение, зависящее от выбранного режима работы, смотрите
параграф 7 на странице 12).
Важное примечание: чтобы вернуть исходные установки (2-й радиоканала на
клемме B1-B2), необходимо выполнить ту же процедуру, нажав на кнопку CH2.

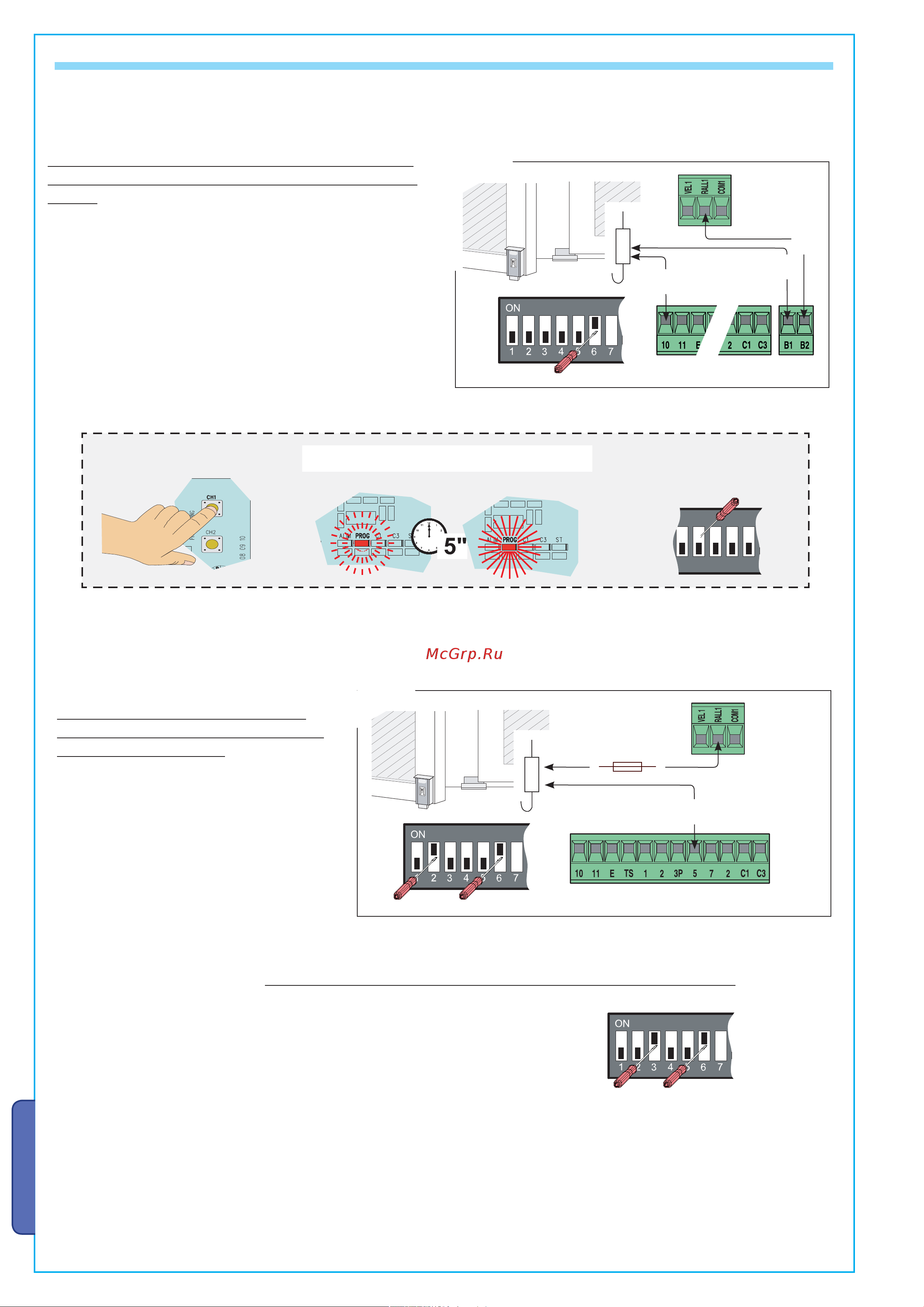

6.5 ЭЛЕКТРОЗАМОК
ОБЩАЯ ПРОЦЕДУРА
Клемма
трансформатора
RALL1
Режим 1
Блок управления ZL180 позволяет подключить в двух различных режимах электрозамок 12 В (макс. 15 Вт) и, если это необходимо, включить функцию
«гидравлический удар».
Вставить плавкий
предохранитель,
рассчитанный на 3,15 А.
Клемма для
подключения
трансформатора
RALL1
Режим 2 – Не позволяет подключить лампочку к
10-5; после подключения электрозамка необходимо
выполнить следующие действия:
a) – Установить микропереключатели 2 и 6 в
положение ON (и микропереключатели 1, 3, 4, 5 —
в положение OFF);
b), c), d) – следовать ОБЩЕЙ ПРОЦЕДУРЕ.
Важное примечание: чтобы вернуть исходные
установки (подключение лампочки к клемме 10-5),
необходимо выполнить ту же процедуру, нажав на
кнопку CH2.
В обоих режимах для включения функции «гидравлический удар» (1) необходимо выполнить
следующие действия:
a) – Установить микропереключатели 3 и 6 в положение ON (и микропереключатели 1, 2, 4, 5 — в
положение OFF);
b), c), d) – следовать ОБЩЕЙ ПРОЦЕДУРЕ.
Важное примечание: для выключения функции «гидравлический удар» выполнить ту же самую
процедуру, нажав на кнопку CH2.
(1) При каждой команде открывания створки нажимают на механический упор закрывания,
упрощая операцию по отсоединению электрозамка.
Режим 2
