15 mm~
РУССКИЙ
Стр. 5 -Код руководства: e: 319U17 версия r. 1.2 - 04/2010 © CAME cancelli automatici s.p.a. - Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.

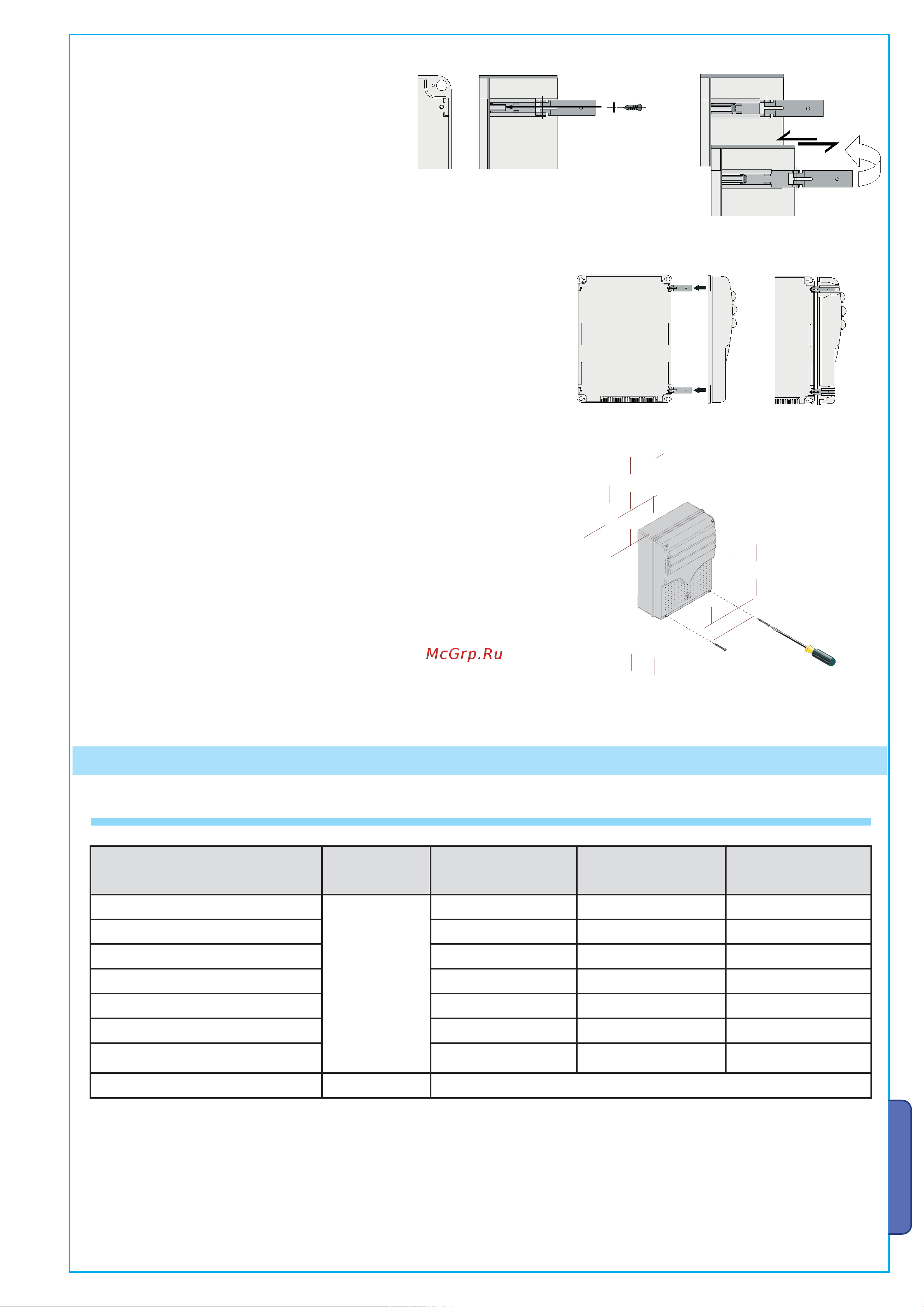

После выполнения всех необходимых регулировок и установок прикрепить
крышку с помощью имеющихся винтов.
Вставить петли в корпус (справа или слева по выбору) и
закрепить их с помощью винтов и шайб в оснащении.
переместить для вращения
Вставить до щелчка крышку в петли. Закрыть ее и зафиксировать винтами в
оснащении.
6.1 ТИПЫ КАБЕЛЕЙ И МИНИМАЛЬНЫЕ СЕЧЕНИЯ
Важное примечание: если длина кабеля отличается от приведенной в т
аблице, его сечение определяется на основании реального потребления тока
подключенными устройствами и в соответствии с указаниями, содержащимися в нормативе CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице должны быть пересмотрены
с учетом реальных показателей потребления и фактических расстояний.
При подключении устройств, не рассматриваемых в данной инструкции, следует руководствоваться технической документацией соответствующего
изделия.
Подключение Тип кабеля
Длина кабеля
1 < 10 m
Длина кабеля
10 < 20 m
Длина кабеля
20 < 30 m
Напряжение питания 230 В
FROR CEI 20-22
CEI EN
50267-2-1
3G x 1,5 mm
2
3G x 2,5 mm
2
3G x 4 mm
2
Напряжение питания мотора 24 В 3 x 1 mm
2
3 x 1,5 mm
2
3 x 2,5 mm
2
Мигающая сигнальная лампа 2 x 0,5 mm
2
2 x 1 mm
2
2 x 1,5 mm
2
Фотоэлементы (передатчик) 2 x 0,5 mm
2
2 x 0.5 mm
2
2 x 0,5 mm
2
Фотоэлементы (приемник) 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Питание дополнительных устройств 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 1 mm
2
Устройства управления и безопасности 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Антенна RG58 макс. 10 m
6 Электрические подключения
