A B C D E F G H I I
1
3
7 69
10
13
14
5
15
4
2
1211
8
A =
B =
C =
D =
E =
F =
G =
H =
I =
РУССКИЙ
Стр. 3 -Код руководства: e: 319U17 версия r. 1.2 - 04/2010 © CAME cancelli automatici s.p.a. - Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.

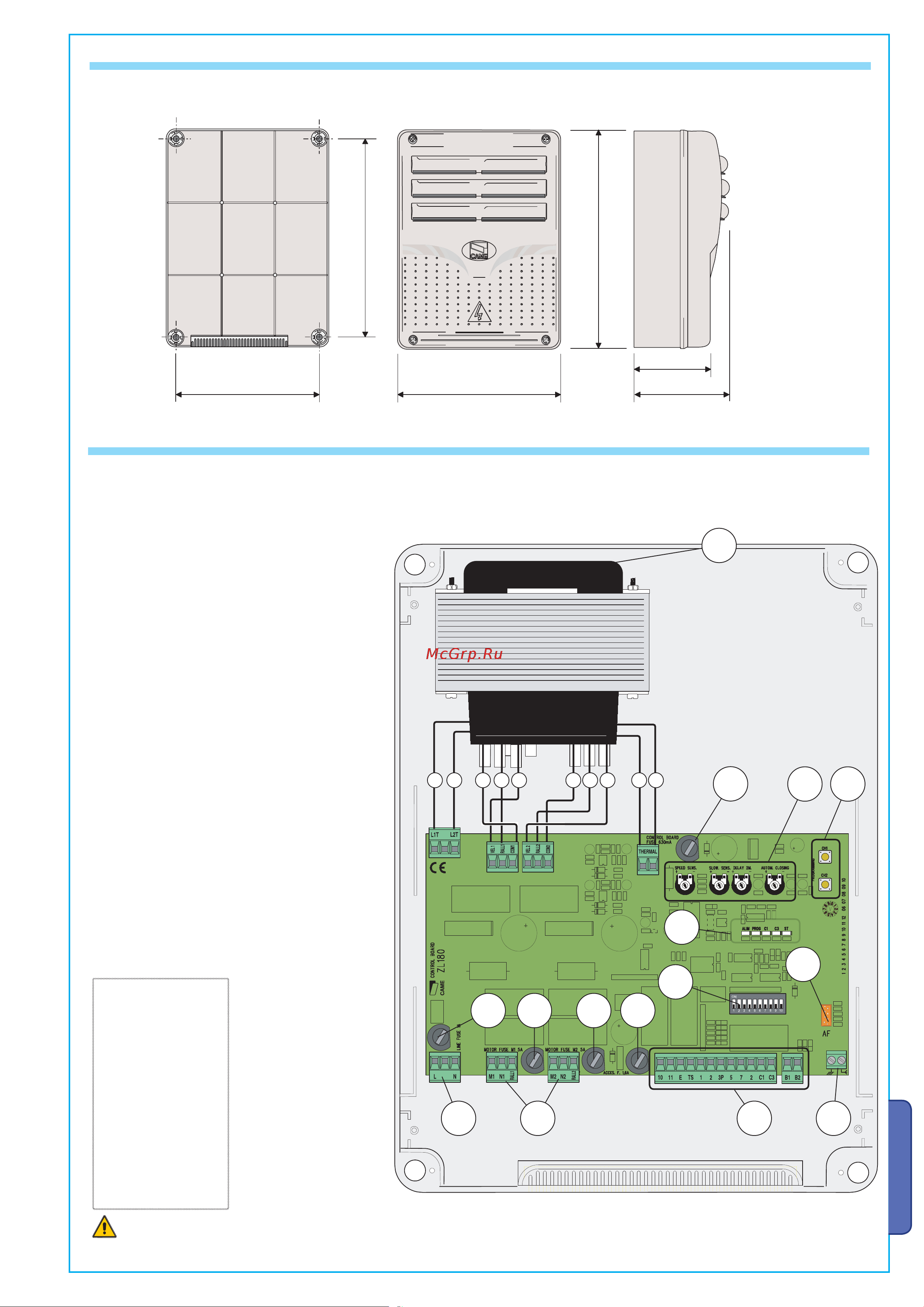

4.1 -ГАБАРИТНЫЕ РАЗМЕРЫ, МЕЖОСЕВЫЕ РАССТОЯНИЯ И КРЕПЕЖНЫЕ ОТВЕРСТИЯ
4.2 - ОСНОВНЫЕ КОМПОНЕНТЫ
Внимание! Перед выполнением подключений и регулировок отключите блок
управления от сети электропитания и отсоедините аккумуляторы (при их наличии).
Трансформатор1.
Предохранитель блока управления2.
Регулировки (см. стр. 9)3.
Кнопки программирования радиокода4.
Разъем платы радиоприемника для дистанционного 5.
управления
Клеммная колодка для подключения антенны6.
Клеммная колодка для подключения 7.
устройств управления и безопасности, а также
дополнительных принадлежностей
Клеммные колодки для подключения приводов8.
Клеммная колодка питания ~230 В9.
Плавкий сетевой предохранитель10.
Клеммная колодка для подключения мотора М111.
Плавкий предохранитель мотора М212.
Плавкий предохранитель дополнительных устройств13.
Выбор режимов работы14.
Светодиодные индикаторы управления и 15.
сигнализации
ПОДКЛЮЧЕНИЯ К
ТРАНСФОРМАТОРУ
Белый
Черный
Фиолетовый
Серый
Оранжевый
Красный
Синий
Коричневый
Желтый
