Came VER10DMS 2.25 [5/24] 11 12 13 14 15 16

120V=3,15A-F

230V=1,6A-F

L N

24 12 0L1T L2T

+ E - M N ENC

B1 B2 2 FA FC S1 GND

10 11 TS E E3 ES 1 2 3 3P 4 5 7 CX CY CZ

26V

17V

230V

101112

1516

Стр. 5 - Руководство FA01082-RU - 02/2018 © CAME S.p.A. - Перевод оригинальных инструкций

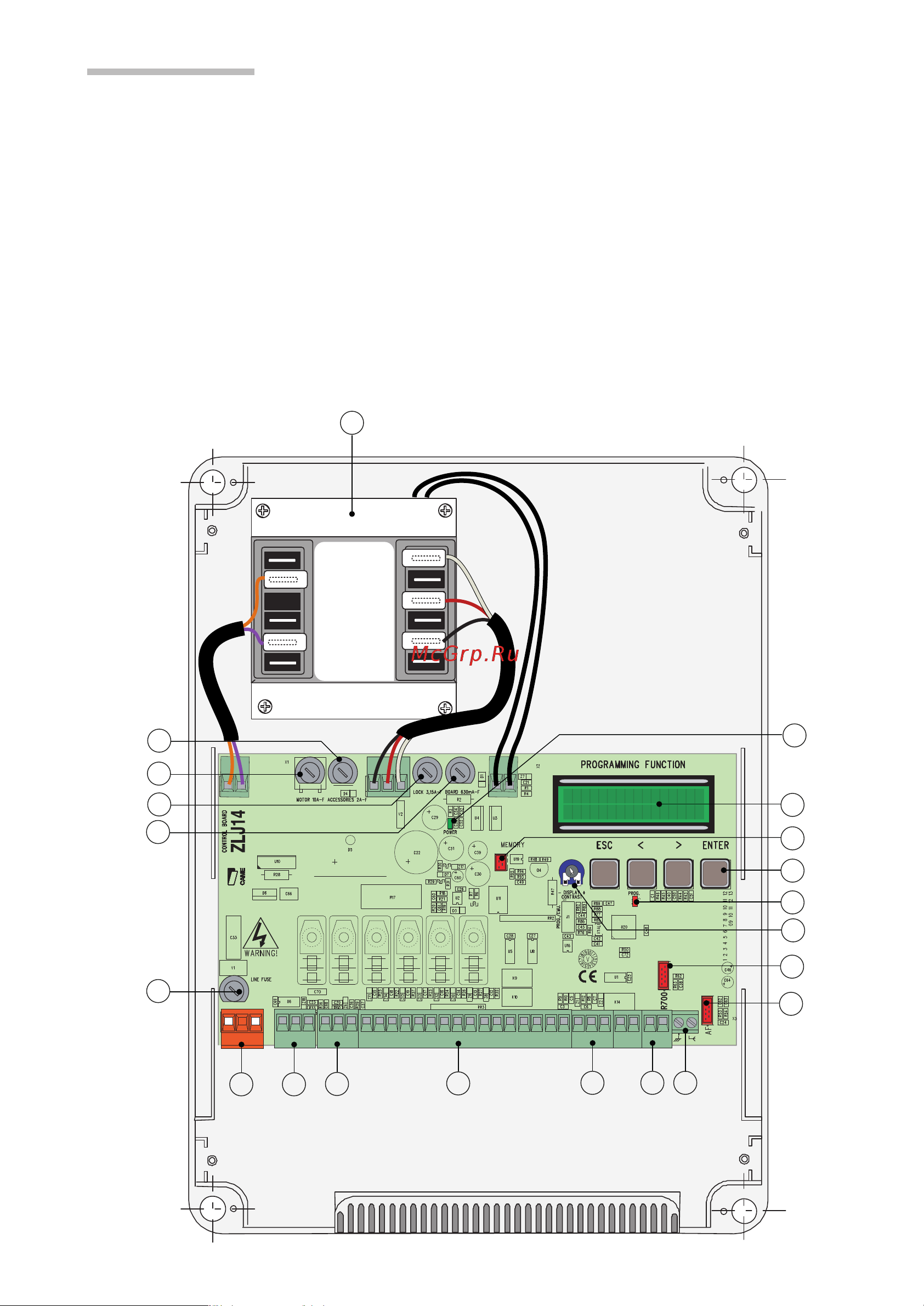

1. Трансформатор

2. Светодиодный индикатор наличия

электропитания

3. Дисплей

4. Разъем для карты памяти

5. Кнопки программирования

6. Светодиодный индикатор программирования

7. Регулировка подсветки дисплея

8. Разъем для платы R700

9. Разъем для платы радиоприемника AF

10. Контакты подключения антенны

11. Контакты подключения проксимити-

считывателя

12. Контакты подключения концевых выключателей

13. Контакты подключения устройств управления и

безопасности

14. Контакты подключения энкодера

15. Контакты подключения приводов

16. Контакты электропитания

17. Входной предохранитель

18. Предохранитель платы

19. Предохранитель электрозамка

20. Предохранитель двигателя

21. Предохранитель аксессуаров

Основные компоненты
