Came VER10DMS 2.25 [6/24] Установка

295

320

215 240 145

120

320

240 165

120

APRE

CHIUDE

Стр. 6 - Руководство FA01082-RU - 02/2018 © CAME S.p.A. - Перевод оригинальных инструкций

УСТАНОВКА

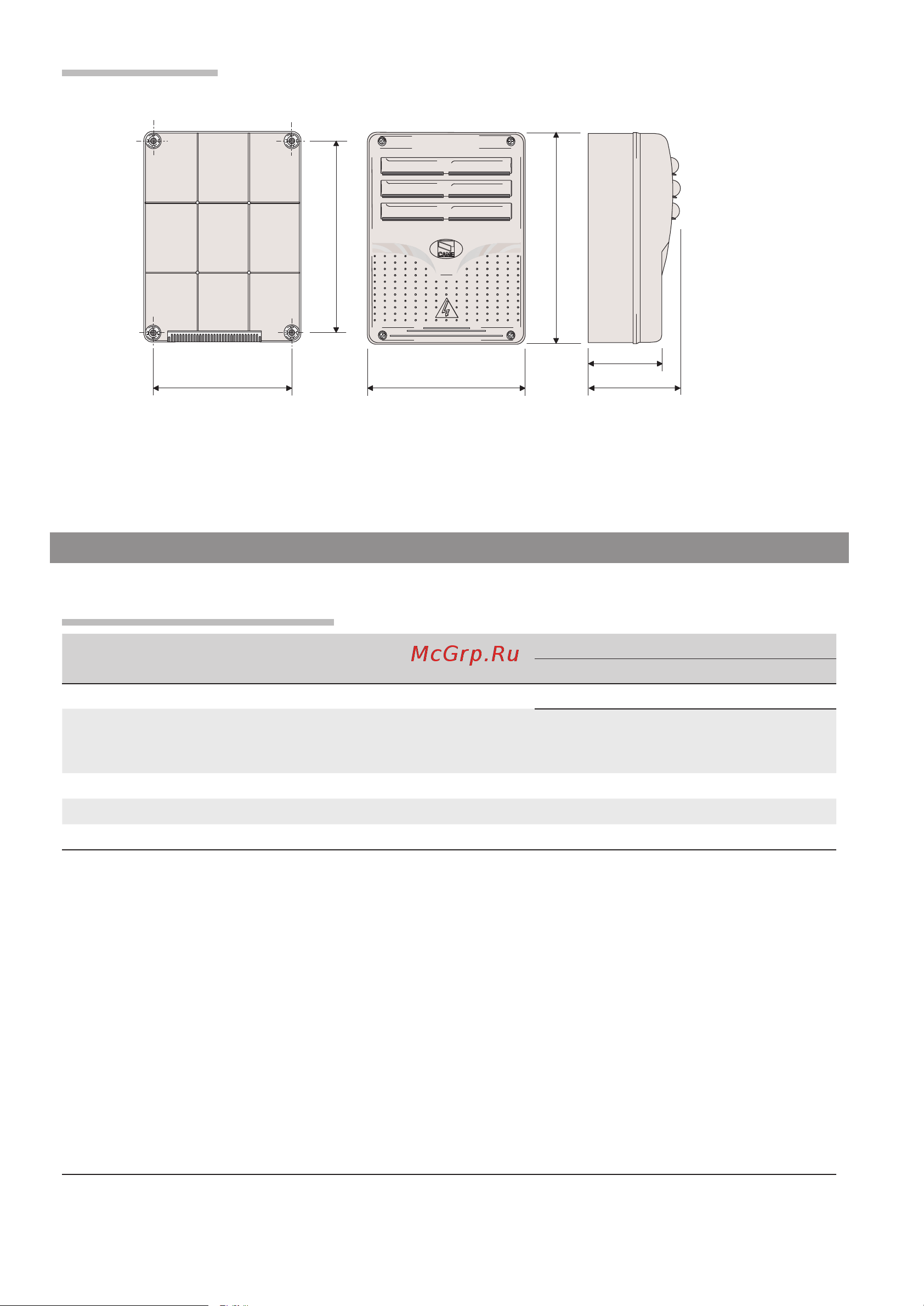

Габаритные размеры

Тип и минимальное сечение кабелей

Подключение

Длина кабеля

< 20 м 20 < 30 м

Электропитание блока управления 3G x 1,5 мм

3G x 2,5 мм

Электропитание мотора

Смотрите техническую документацию

на соответствующие автоматические

системы.

Устройства сигнализации

2 x 0,5 мм

Устройства управления

2 x 0,5 мм

Устройства безопасности (фотоэлементы)

2 x 0,5 мм

& При напряжении 230 В и применении снаружи необходимо использовать кабели типа

H05RN-F, соответствующие 60245 IEC 57 (IEC); в помещениях следует использовать кабели типа H05VV-F,

соответствующие 60227 IEC 53 (IEC). Для электропитания устройств напряжением до 48 В можно

использовать кабель FROR 20-22 II, соответствующий EN 50267-2-1 (CEI).

Для энкодера используйте кабель типа 2402C 22AWG длиной до 30 м.

Для подключения через CRP используйте кабель типа UTP CAT5 длиной до 1000 м.

Для подключения антенны используйте кабель типа RG58 длиной до 10 м.

& Если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании

реального потребления тока подключенными устройствами и в соответствии с указаниями,

содержащимися в нормативе CEI EN 60204-1.

& Для последовательных подключений, предусматривающих большую нагрузку на тот же участок

цепи, значения в таблице должны быть пересмотрены с учетом реальных показателей потребления и

фактических расстояний. При подключении устройств, не рассматриваемых в данной инструкции, следует

руководствоваться технической документацией на соответствующее изделие.
