Came VER10DMS 2.25 [9/24] Устройства сигнализации и освещения

M N ENC 2 FA FC

M N ENC

+ E -

M N ENC 2 FA FC

M N ENC + E -

AMICO - AXO

FROG J - MYTO

F4000 - FAST

FERNI - FROG

Стр. 9 - Руководство FA01082-RU - 02/2018 © CAME S.p.A. - Перевод оригинальных инструкций

(макс. нагрузка контактов:

10_E / 10_E3 24 В, 25 Вт макс.

10_5 24 В - 3 Вт макс.

Лампа дополнительного освещения. - Лампа

для наружной установки, предназначенная

для улучшения освещения в зоне проезда.

См. функцию [Courtesy Time] в меню

[SET TIMES].

Сигнальная лампа. мигает во время

открывания и закрывания ворот.

- В КАЧЕСТВЕ АЛЬТЕРНАТИВЫ -

Лампа цикла. - Лампа для наружной

установки, предназначенная для улучшения

освещения в зоне проезда:

Смотрите функцию [E Light] в меню

[FUNCTIONS].

Лампа-индикатор открытых

ворот. указывает на то, что

ворота открыты; выключается

после закрывания ворот.

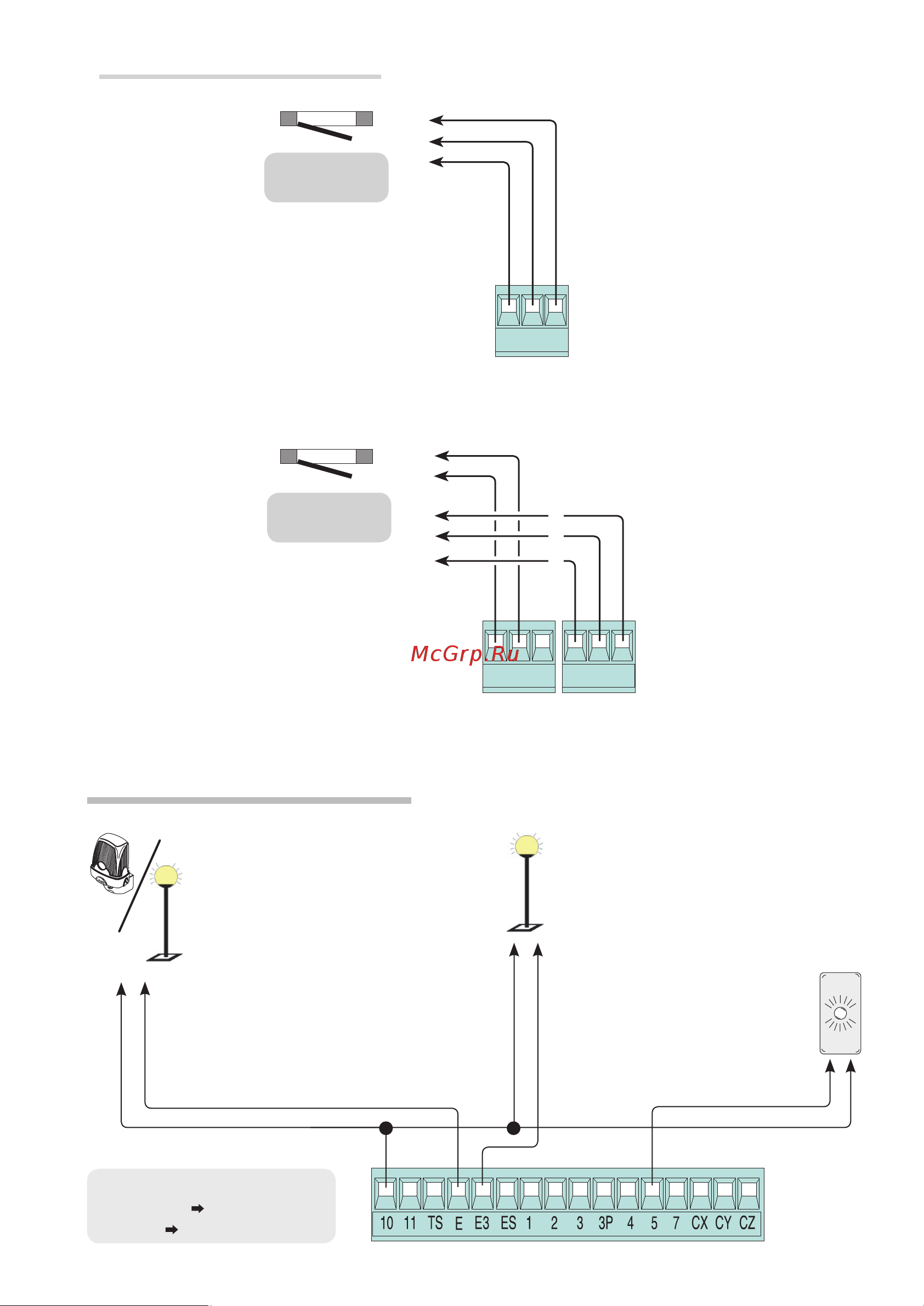

Устройства сигнализации и освещения

Подключение приводов с ЭНКОДЕРОМ

1 = Белый

2 = Коричневый

3 = Зеленый

M1 - Привод с замед-

ленным открыванием.

M1 - Привод с замед-

ленным открыванием.
