Стр. 17 - Руководство FA01118-RU - 03/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
НЕИСПРАВНОСТЬ ССЫЛКИ ПРОВЕРКА
Стрела не двигается. 2-3-4-6-
8-18
2 - Отключите режим «ПРИСУТСТВИЕ ОПЕРАТОРА».
Шлагбаум только открывается. 4-7-10 3 - Проверьте электропитание и предохранители.
Шлагбаум только закрывается. 4-7-9 4 - Контакты (Н.З.) разомкнуты.
Не работает автоматическое закрыва-
ние шлагбаума.
11-12-13 6 - Отключите режим «ведущий-ведомый».
Шлагбаум не работает от пульта ДУ. 2-14-16 7 - Проверьте балансировку стрелы.
Стрела меняет направление движения
на противоположное.
7-18 8 - Отключите режим «ОБНАРУЖЕНИЕ ПРЕПЯТСТВИЯ».
Работает только один пульт ДУ. 22 9. Проверьте концевой выключатель открывания.
Фотоэлементы не работают. 12-23-24 10. Проверьте концевой выключатель закрывания.
Светодиодный индикатор начинает
быстро мигать.
4 11 - Активируйте функцию «АВТОМАТИЧЕСКОЕ ЗАКРЫВАНИЕ».
Светодиодный индикатор горит
ровным светом.
13 12 - Проверьте правильное направление движения.
Стрела не достигает крайнего
положения.
7 13 - Проверьте устройства управления.
Не удается сбалансировать стрелу. 7-15 14 - Замените плату AF.
Не срабатывает замедление стрелы
шлагбаума.
7-15 15 - Проверьте соотношение «длина стрелы/используемые аксессу-
ары».
Шлагбаум не работает от
аккумуляторов аварийного питания.
8-25-26 16 - Заново запрограммируйте код радиоуправления ПДУ.
Шлагбаум начинает движение слишком
медленно.
7 18 - Отрегулируйте чувствительность.
22 - Установите (или размножьте) тот же код на других пультах ДУ.
23 - Активируйте фотоэлементы.
24 - Подключите фотоэлементы последовательно, а не параллельно.
25 - Проверьте аккумуляторы.
26 - Соблюдайте полярность электропитания фотоэлементов.

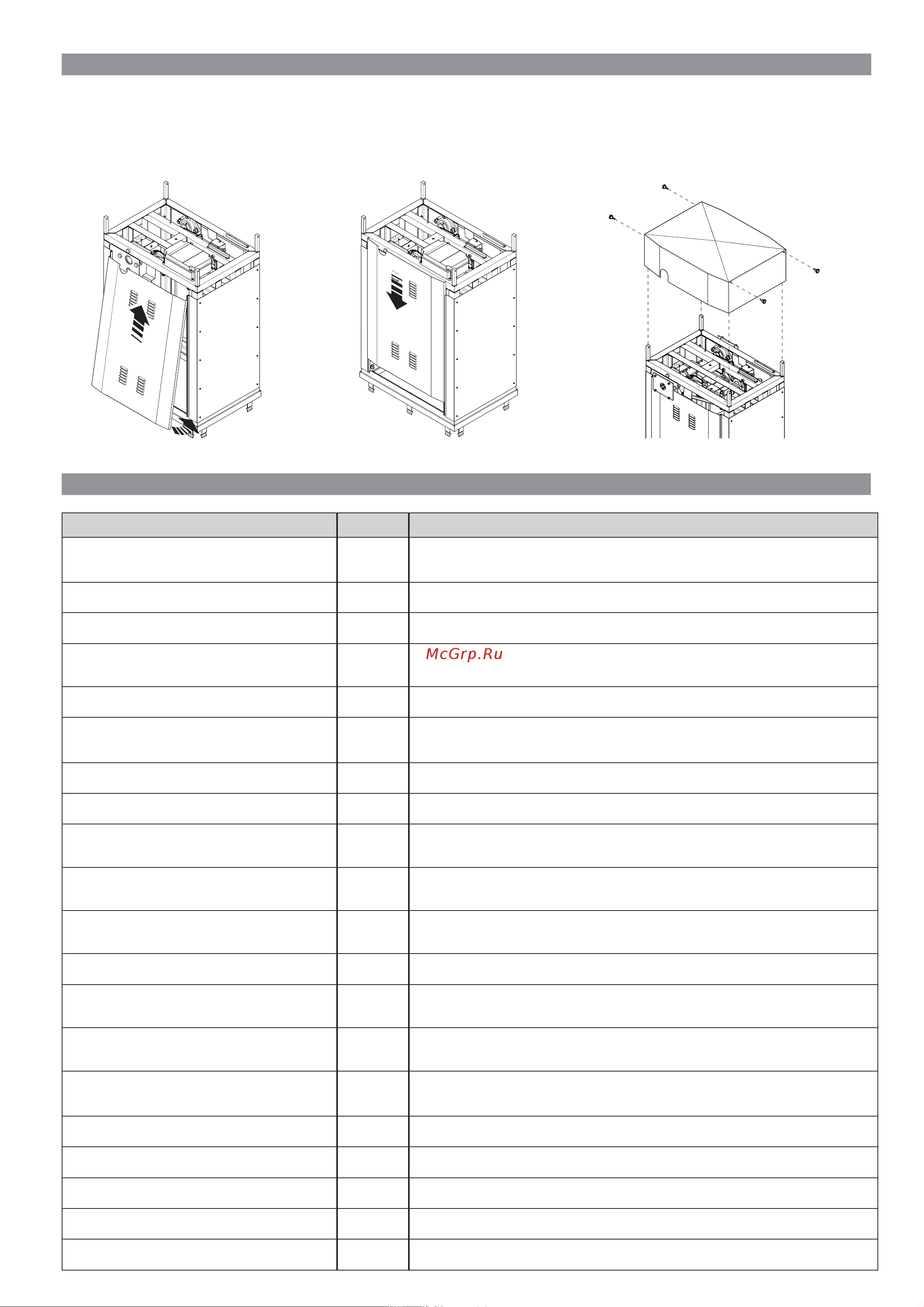

ЗАКЛЮЧИТЕЛЬНЫЕ РАБОТЫ
После выполнения всех электрических подключений и подготовки системы к работе установите крышку и прикрепите ее
прилагаемыми винтами.
Установите обратно дверцу и верхнюю крышку. Закройте дверцу и зафиксируйте крышку винтами.
