ПОДКЛЮЧЕНИЕ
ШЛАГБАУМОВ ДЛЯ СИНХРОННОЙ РАБОТЫ
С
ЦЕНТРАЛИЗОВАННЫМ
УПРАВЛЕНИЕМ
Определите шлагбаум MASTER (то есть, какой мотор будет управлять обоими шлагбаумами) и SLAVE (мотор, управляемый
мотором MASTER).
Черный
Красный
Черный
Красный
Экранирован-
ный кабель
2402C 22AWG

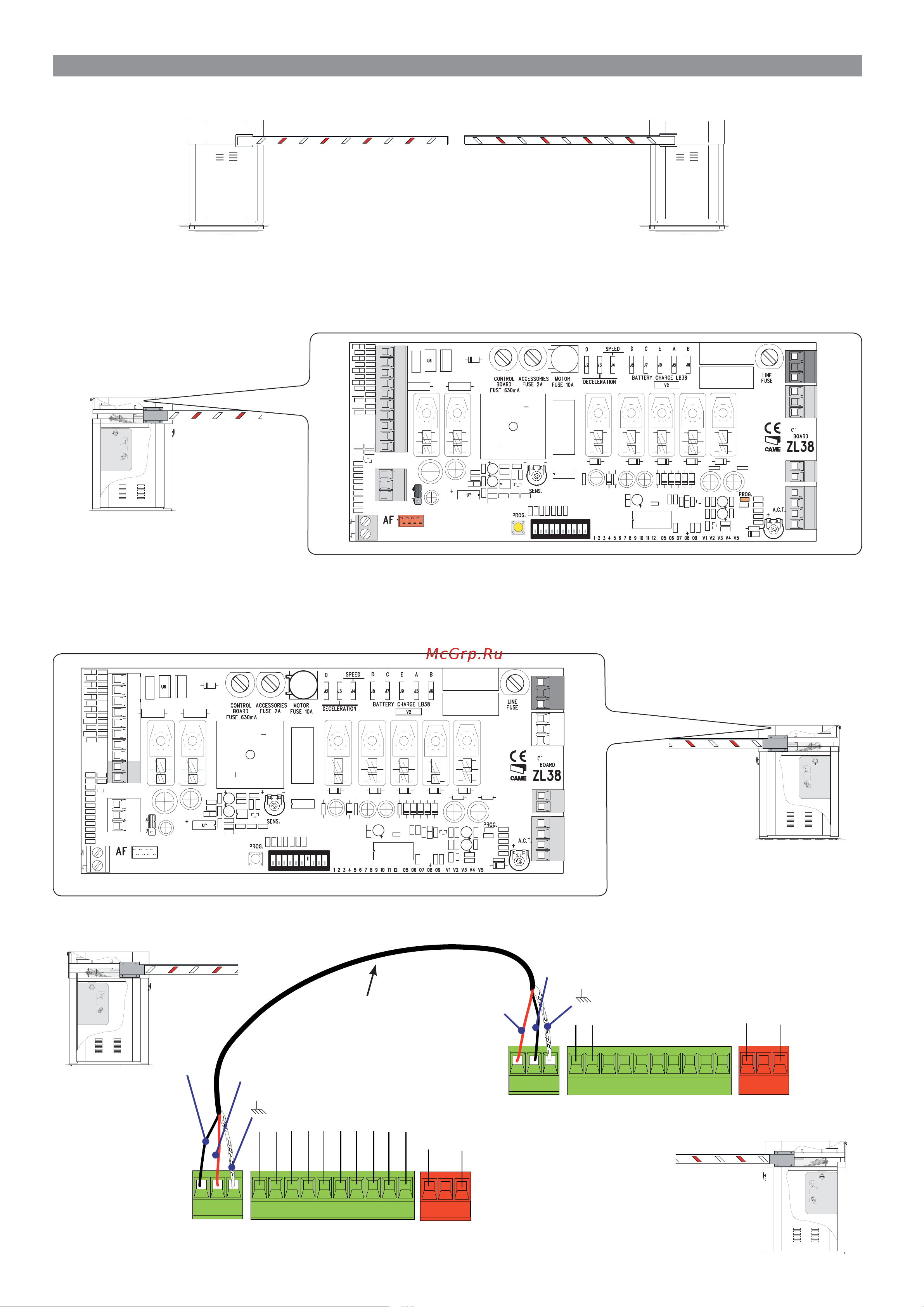

Подключите блоки управления так, как показано на рисунке, используя контакты RX-TX-GND.
ПЛАТА УПРАВЛЕНИЯ
SLAVE (ПОДЧИНЕННЫЙ)
ПЛАТА УПРАВЛЕНИЯ MASTER
На плате управления ВЕДУЩЕГО шлагбаума выполните электрические подключения, активацию радиоуправления, про-
граммирование функций и регулировку.
На ВЕДОМОМ блоке управления подключите электропитание к контактам L-N, сигнальную лампу к 10-E; установите DIP 7 в
положение ON и отрегулируйте скорость движения и замедления, как показано на блоке управления ВЕДУЩЕГО шлагбаума.
