Came G12000K [6/20] Общие инструкции по монтажу

Came G12000K [6/20] Общие инструкции по монтажу

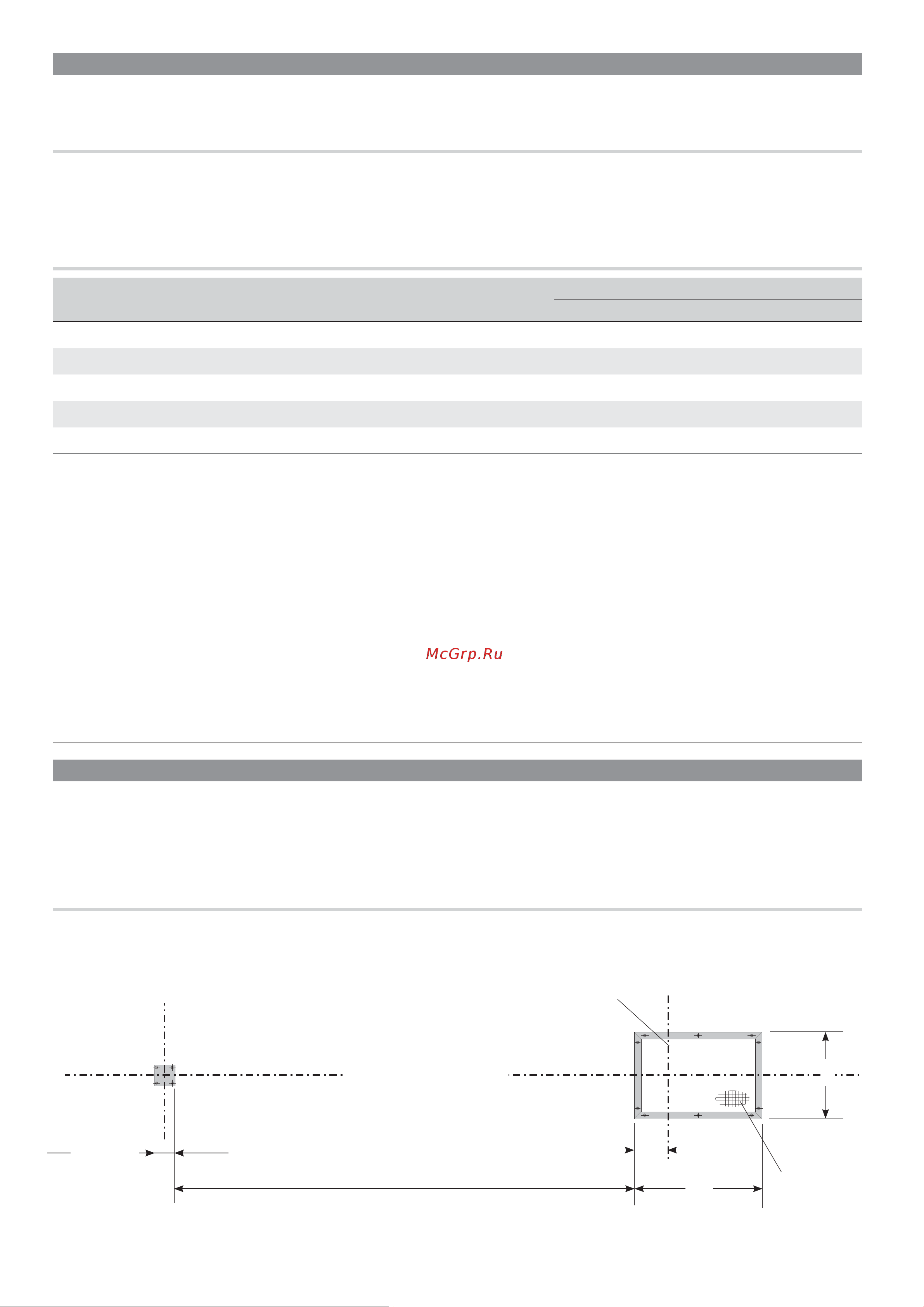

580
865
235
120 x 120
Стр. 6 - Руководство FA01118-RU - 03/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
L
N
= ШИРИНА ПРОЕЗДА = 11850 мм (МАКС.)
6500 мм (МИН.)
рекомендуемое
место выхода
кабелей
продольная ось шлагбаума
ось вращения
стрелы
ОБЩИЕ ИНСТРУКЦИИ ПО МОНТАЖУ
⚠
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями действующих
норм безопасности.
ПРЕДВАРИТЕЛЬНЫЕ ПРОВЕРКИ
⚠
Перед тем как приступить к монтажным работам, выполните следующее:
• Проверьте, чтобы монтажная поверхность была ровной, прочной и устойчивой.
•Убедитесь в отсутствии препятствий или помех по периметру тумбы.
• Приготовьте лотки и каналы для проводки кабелей, гарантирующие надежную защиту от механических повреждений.
ТИПЫ КАБЕЛЕЙ И МИНИМАЛЬНЫЕ СЕЧЕНИЯ
Подключение
Длина кабеля
< 20 м 20 < 30 м
Электропитание платы управления, ~230 В (1P+N+PE) 3G x 1,5 мм
2
3G x 2,5 мм
2
Устройства управления 2 x 0,5 мм
2
Устройства сигнализации 2 x 0,5 мм
2
Фотоэлементы (передатчики) 2 x 0,5 мм
2
Фотоэлементы (приемники) 4 x 0,5 мм
2
⚠
При напряжении 230 В и применении снаружи необходимо использовать кабели типа H05RN-F, соответствующие
60245 IEC 57 (IEC); в помещениях следует использовать кабели типа H05VV-F, соответствующие 60227 IEC 53 (IEC). Для
электропитания устройств напряжением до 48 В можно использовать кабель FROR 20-22 II, соответствующий EN 50267-
2-1 (CEI).
Для подключения антенны используйте кабель типа RG58 (рекомендуется для расстояний до 5 м).
Если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании реального
потребления тока подключенными устройствами и в соответствии с указаниями, содержащимися в нормативе EN
60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения
в таблице должны быть пересмотрены с учетом реальных показателей потребления и фактических расстояний.
При подключении устройств, не рассматриваемых в данной инструкции, следует руководствоваться технической
документацией на соответствующее изделие.
УСТАНОВКА
⚠
Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления автоматики и дополнительных
принадлежностей может меняться от случая к случаю. Выбор наиболее подходящего решения должен осуществляться установщиком
на месте.
⚠
Внимание! Для перемещения оборудования используйте необходимые грузоподъемные приспособления.
Во время монтажа шлагбаума его положение может быть нестабильным. Будьте осторожны до полной фиксации тумбы.
ПОДГОТОВКА МОНТАЖНОГО ОСНОВАНИЯ
⚠
Если существующее дорожное покрытие не позволяет прочно и надежно зафиксировать тумбу, необходимо зацементировать
площадку.
