Came G12000K [15/20] Dip пере ключатели описание функций и режимов работы

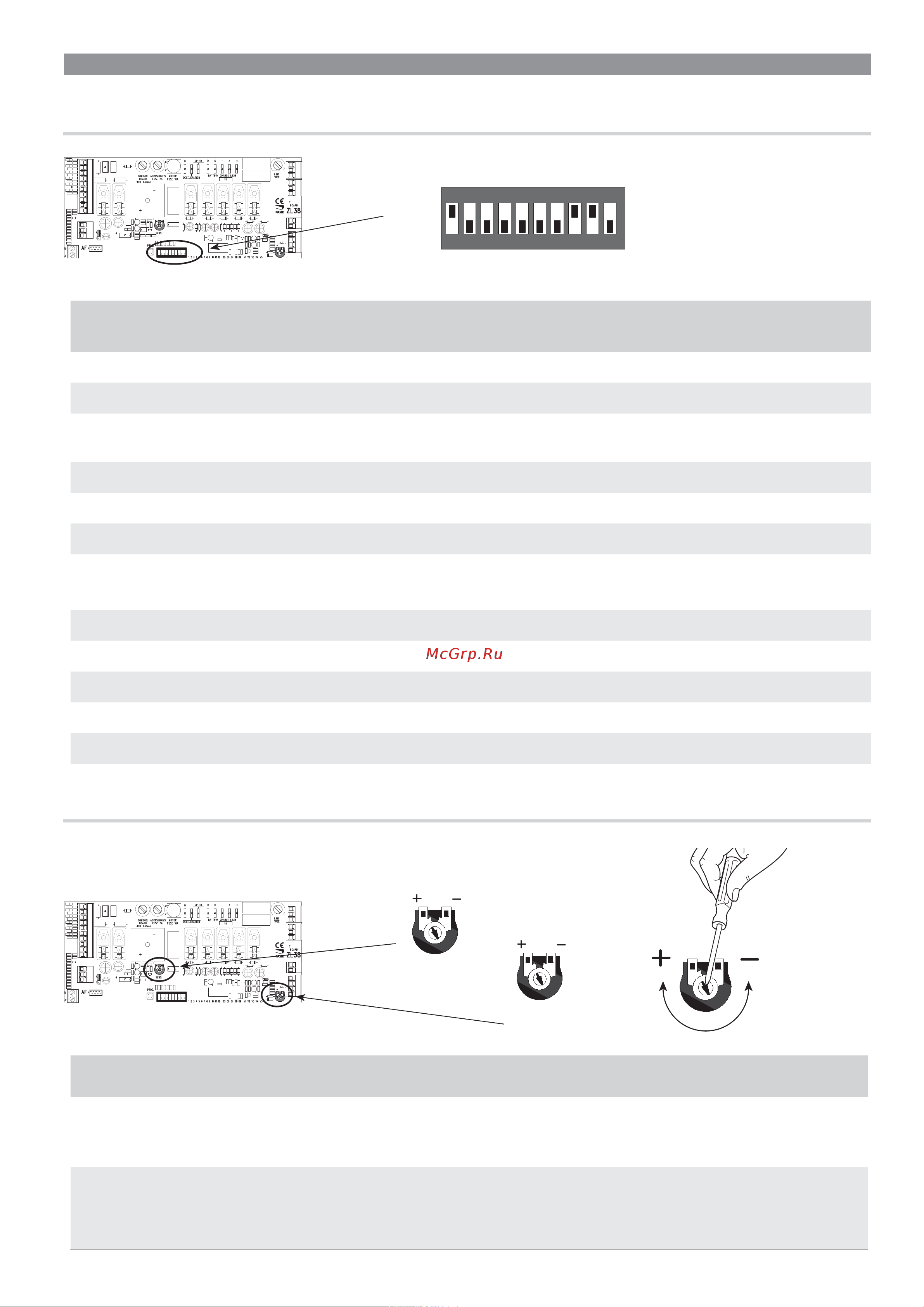

![Came G12000K [15/20] Dip пере ключатели описание функций и режимов работы](/views2/1777625/page15/bgf.png)
ON
2
1 345678910
N
M
PT F FC
FA
N
L
L27
L1T
E
+10
-11
1
2
3
5
7
C1
C5
GNDTXRX
ON
OFF
/.
ON
2
1 345678910
N
M
PT F FC
FA
N
L
L27
L1T
E
+10
-11
1
2
3
5
7
C1
C5
GNDTXRX
3%.3
!#4
Стр. 15 - Руководство FA01118-RU - 03/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
ФУНКЦИИ
РЕГУЛИРОВКИ
Регули-
ровки
Описание функций и режимов работы
SENS
Чувствительность
Регулирует чувствительность токовой системы обнаружения препятствий во время движения стрелы.
Диапазон регулировки: минимальная чувствительность (-) или максимальная чувствительность (+).
A.C.T.
Время автоматического закрывания
Регулирует время ожидания шлагбаума в открытом положении. По истечении заданного времени происходит
автоматическое закрывание.
Время ожидания может составлять от 1 до 120секунд.
DIP-пере-
ключатели
Описание функций и режимов работы
1 ВКЛ. АВТОМАТИЧЕСКОЕ ЗАКРЫВАНИЕ (1 ВЫКЛ. — выкл.)
2 ВКЛ. ТОЛЬКО ОТКРЫТЬ кнопкой, подключенной к 2-7, и/или пультом ДУ (при установленной плате AF)
2 ВЫКЛ.
ОТКРЫТЬ-ЗАКРЫТЬ-ИЗМЕНИТЬ НАПРАВЛЕНИЕ посредством кнопки, подключенной к контактам 2-7, и/или
пульта ДУ (при вставленной плате AF)
3 ВКЛ. Напряжение 24 В на выходе контактов 10-E во время движения и при закрытом шлагбауме.
3 ВЫКЛ. Напряжение 24 В на выходе контактов 10-E во время движения стрелы.
4 ВКЛ. ПРИСУТСТВИЕ ОПЕРАТОРА (4 ВЫКЛ. — выкл.)
5 ВКЛ.
ПРЕДВАРИТЕЛЬНОЕ ВКЛЮЧЕНИЕ СИГНАЛЬНОЙ ЛАМПЫ при открывании и закрывании (длительность
предварительного включения: 5 секунд) (5 ВЫКЛ. - выключена)
6 ВКЛ. ОБНАРУЖЕНИЕ ПРЕПЯТСТВИЯ при остановленном двигателе (6 ВЫКЛ. - выключена)
7 ВКЛ. ВЕДОМЫЙ (SLAVE), управляемый двигатель (7 ВЫКЛ. — выключена)
8 ВЫКЛ. НЕМЕДЛЕННОЕ ЗАКРЫВАНИЕ шлагбаума (8 ВЫКЛ. — выключена)
9 ВЫКЛ. СТОП (9 ВКЛ. - выключена)
10 ВКЛ. ТОРМОЗЯЩЕЕ ДЕЙСТВИЕ при закрывании (10 ВЫКЛ. - выключена)
Установки по умолчанию
