Стр. 14 - Руководство FA01118-RU - 03/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
Контргайка
Механический
упор открывания
При закрывании:
- подняв стрелу, вращайте механический упор закрывания по часовой стрелке или против нее для определения
горизонтального положения;
- затяните контргайку для фиксации механического упора.

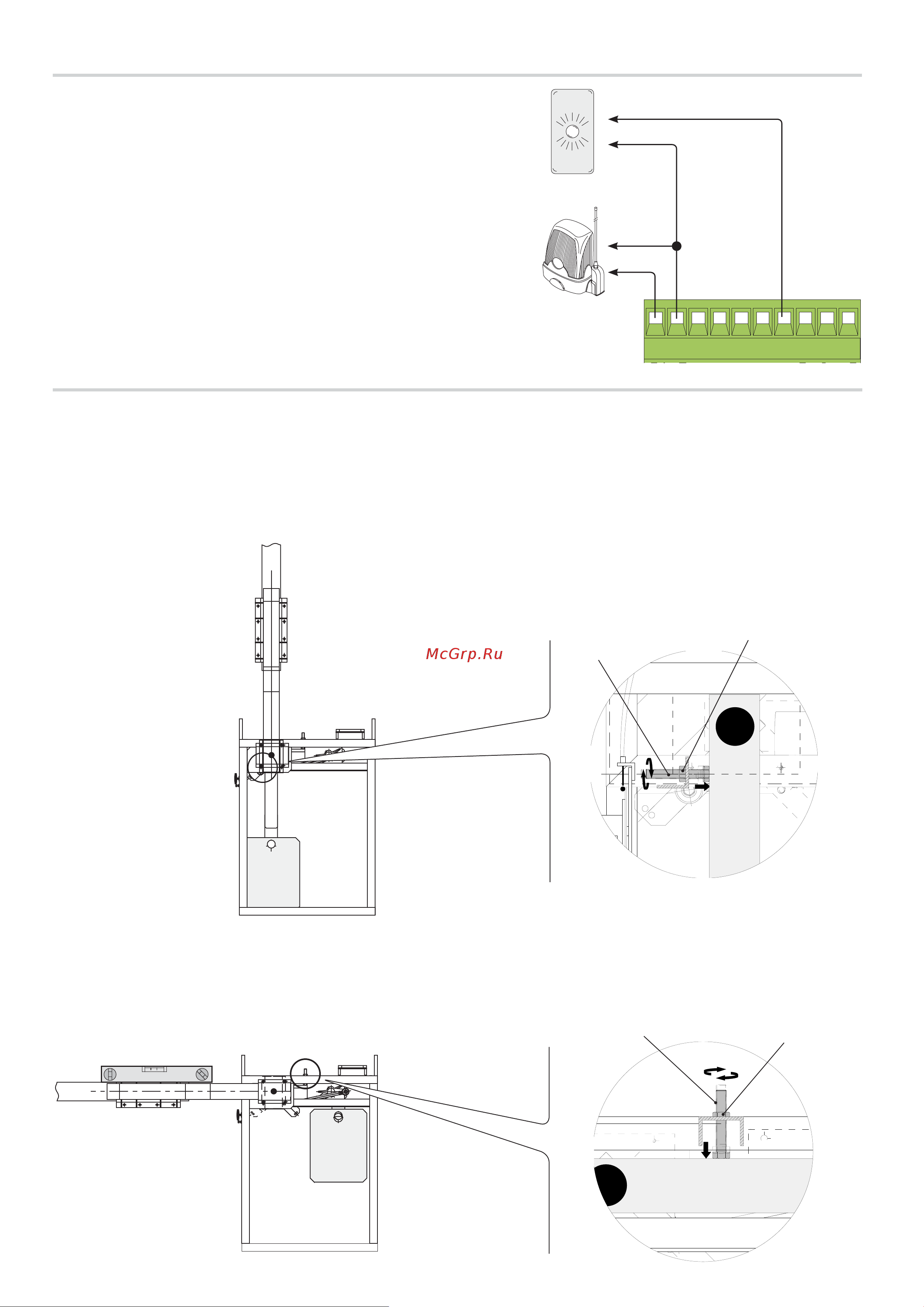

УСТАНОВКА КРАЙНИХ ПОЛОЖЕНИЙ
Закройте дверцу на ключ и подайте электропитание. Убедитесь, что стрела располагается горизонтально в закрытом
(опущенном) положении и под углом 89° в открытом.
⚠
Все действия по открыванию и закрыванию шлагбаума должны выполняться при закрытой на ключ дверце!
При открывании:
- разблокируйте привод;
- опустите стрелу, откройте дверцу тумбы и вращайте механический упор открывания по часовой стрелке или против нее;
- затяните контргайку для фиксации механического упора.
Контакты подключения сигнальной лампы шлагбаума (макс. нагрузка:
~24В, 3 Вт).
Указывает на то, что стрела поднята; выключается, когда шлагбаум
закрыт.
Сигнальная лампа
(макс. нагрузка: 24 В, макс. 32 Вт).
Сигнальная лампа мигает во время открывания и закрывания шлагбау-
ма.
УСТРОЙСТВА СИГНАЛИЗАЦИИ
Контргайка
Механический
упор закрывания
