Стр. 13 - Руководство FA01118-RU - 03/2018 - © CAME S.p.A. - Перевод оригинальных инструкций

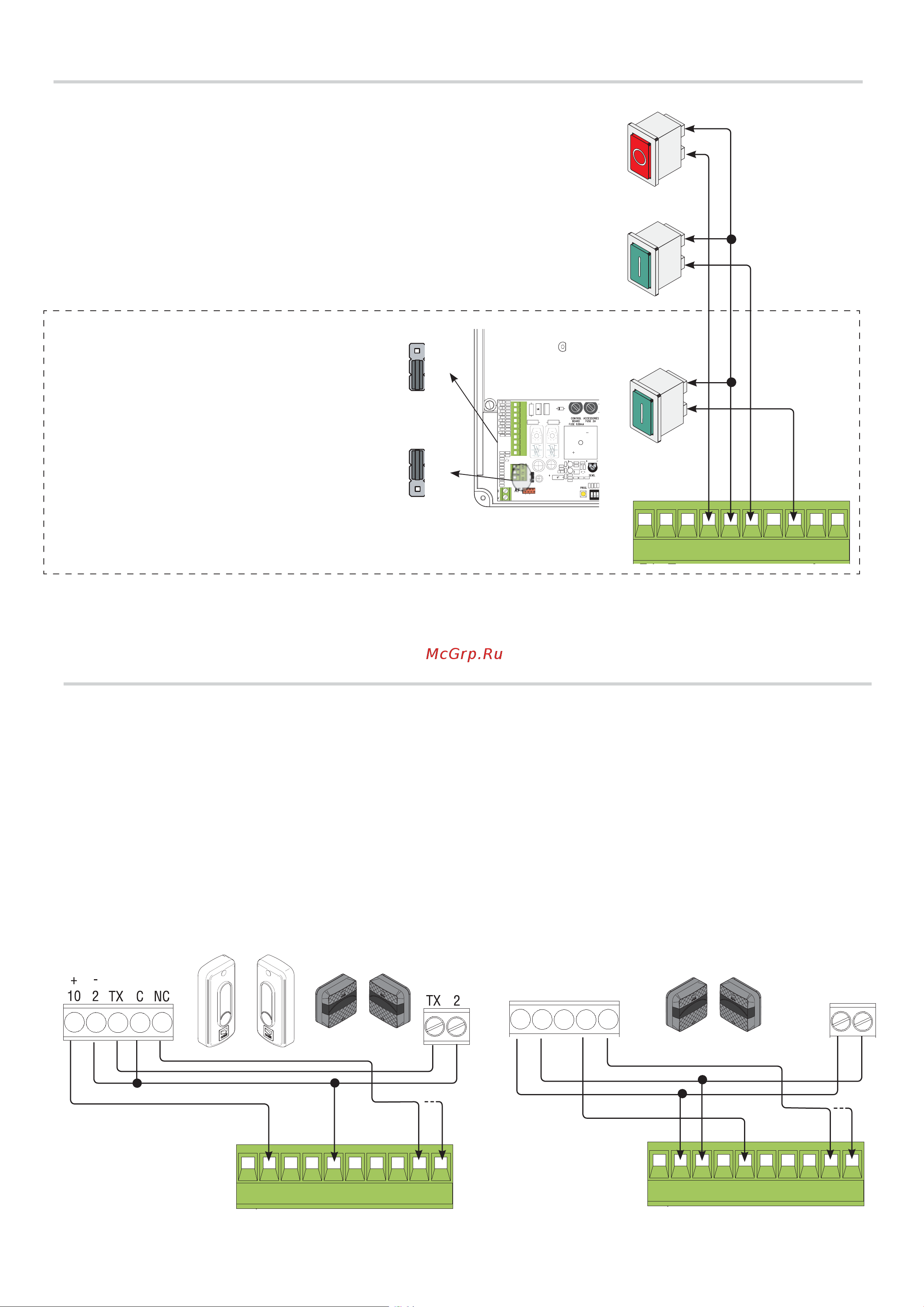

Фотоэлементы
Выберите режим работы для контактов C1 и/или C5 (нормально-замкнутых), предназначенных для подключения
устройств
безопасности, например, фотоэлементов.
C1: «Открывание в режиме закрывания». Размыкание контактов во время закрывания шлагбаума приводит к
изменению направления движения на противоположное, вплоть до полного открывания.
Если функция не используется, замкните накоротко контакты 2-С1.
С5: «Немедленное закрывание». Автоматическое закрывание шлагбаума после проезда транспортного средства
через зону действия устройств безопасности.
Если функция не используется, установите DIP 8 в положение «ВКЛ.».
УСТРОЙСТВА БЕЗОПАСНОСТИ
Функция «ТОЛЬКО ОТКРЫТЬ» с помощью устройства управления (нормально-
разомкнутые контакты).
Внимание: в режиме «ПРИСУТСТВИЕ ОПЕРАТОРА» необходимо обязательно
подключить устройство управления к контактам 2-3.
Кнопка «СТОП» (нормально-замкнутые контакты). Данная кнопка позволяет
остановить движение стрелы с последующим исключением цикла
автоматического закрывания. Чтобы автоматика возобновила движение,
необходимо нажать соответствующую кнопку управления или пульта ДУ.
Если функция не используется, установите DIP 9 в положение «ВКЛ.».
УСТРОЙСТВА УПРАВЛЕНИЯ
Функция «ТОЛЬКО ОТКРЫТЬ» или «ОТКРЫТЬ-
ЗАКРЫТЬ-ИЗМЕНИТЬ НАПРАВЛЕНИЕ» (пошаговый
режим) с помощью устройства управления
(нормально-разомкнутые контакты), см DIP 2.
Установите перемычку так, как показано на
рисунке.
Функция «ТОЛЬКО ЗАКРЫТЬ» с помощью
устройства управления (нормально-разомкнутые
контакты).
Внимание: в режиме «ПРИСУТСТВИЕ ОПЕРАТОРА»
необходимо обязательно подключить устройство
управления к контактам 2-4
.
Установите перемычку так, как показано на
рисунке.
Содержание
- G12000 1
- Общие предупреждения для установщика 3
- Общие инструкции по монтажу 6
- Установка 6
- 2 12 13 3 11
- 8 7 10 11 11
- Dip пере ключатели описание функций и режимов работы 15
- Sens чувствительность регулирует чувствительность токовой системы обнаружения препятствий во время движения стрелы диапазон регулировки минимальная чувствительность или максимальная чувствительность 15
- Вкл автоматическое закрывание 1 выкл выкл 15
- Вкл ведомый slave управляемый двигатель 7 выкл выключена 15
- Вкл напряжение 24 в на выходе контактов 10 e во время движения и при закрытом шлагбауме 15
- Вкл обнаружение препятствия при остановленном двигателе 6 выкл выключена 15
- Вкл предварительное включение сигнальной лампы при открывании и закрывании длительность предварительного включения 5 секунд 5 выкл выключена 15
- Вкл присутствие оператора 4 выкл выкл 15
- Вкл только открыть кнопкой подключенной к 2 7 и или пультом ду при установленной плате af 15
- Вкл тормозящее действие при закрывании 10 выкл выключена 15
- Время автоматического закрывания регулирует время ожидания шлагбаума в открытом положении по истечении заданного времени происходит автоматическое закрывание время ожидания может составлять от 1 до 120 секунд 15
- Выкл напряжение 24 в на выходе контактов 10 e во время движения стрелы 15
- Выкл немедленное закрывание шлагбаума 8 выкл выключена 15
- Выкл открыть закрыть изменить направление посредством кнопки подключенной к контактам 2 7 и или пульта ду при вставленной плате af 15
- Выкл стоп 9 вкл выключена 15
- Программирование 15
- Регули ровки описание функций и режимов работы 15
- Регулировки 15
- Установки по умолчанию 15
- Функции 15
- Top tam 16
- Нажмите и удерживайте в нажатом положении кнопку prog на блоке управления светодиодный индикатор мигает нажмите на кнопку программируемого пульта ду если светодиодный индикатор горит ровным светом программирование выполнено успешно 16
- Плата af af43s или af868 16
- Плата af43s 16
- Подключите антенну кабелем rg58 к соответствующим контактам при использовании пультов ду серий top и tam с частотой 433 92 мгц установите перемычку платы af43s как показано на рисунке вставьте плату af af43s или af868 в разъем платы управления обязательно отключите электропитание и отсоедините аккумуляторы прежде чем вставить в разъем плату af 16
- Светодиодный индикатор програм мирования 16
- Светодиодный индикатор программиро вания кнопка prog 16
- Стр 16 руководство fa01118 ru 03 2018 came s p a перевод оригинальных инструкций 16
- Установка и программирование радиоуправления 16
- Master 18
- Master slave 18
- Красный 18
- На ведомом блоке управления подключите электропитание к контактам l n сигнальную лампу к 10 e установите dip 7 в положение on и отрегулируйте скорость движения и замедления как показано на блоке управления ведущего шлагбаума 18
- На плате управления ведущего шлагбаума выполните электрические подключения активацию радиоуправления про граммирование функций и регулировку 18
- Определите шлагбаум master то есть какой мотор будет управлять обоими шлагбаумами и slave мотор управляемый мотором master 18
- Плата управления master 18
- Плата управления slave подчиненный 18
- Подключение шлагбаумов для синхронной работы с централизованным управлением 18
- Подключите блоки управления так как показано на рисунке используя контакты rx tx gnd 18
- Стр 18 руководство fa01118 ru 03 2018 came s p a перевод оригинальных инструкций 18
- Черный 18
- Черный красный 18
- Экранирован ный кабель 2402c 22awg 18
