Стр. 12 - Руководство FA01118-RU - 03/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
Приводы =24 В
Коричневый
Синий
Красный
Белый
Оранжевый
Оранжевый
Микровыключа-
тель открывания
Микровыключа-
тель закрывания
Клемма для подключения
провода заземления
Контакты электропитания
аксессуаров ~24В
(стандартно) - макс. 40 Вт.
При отсутствии напряжения
в сети можно питать
аксессуары =24 В с помощью
буферных батареек.
~230 В, 50/60 Гц
ЭЛЕКТРОПИТАНИЕ

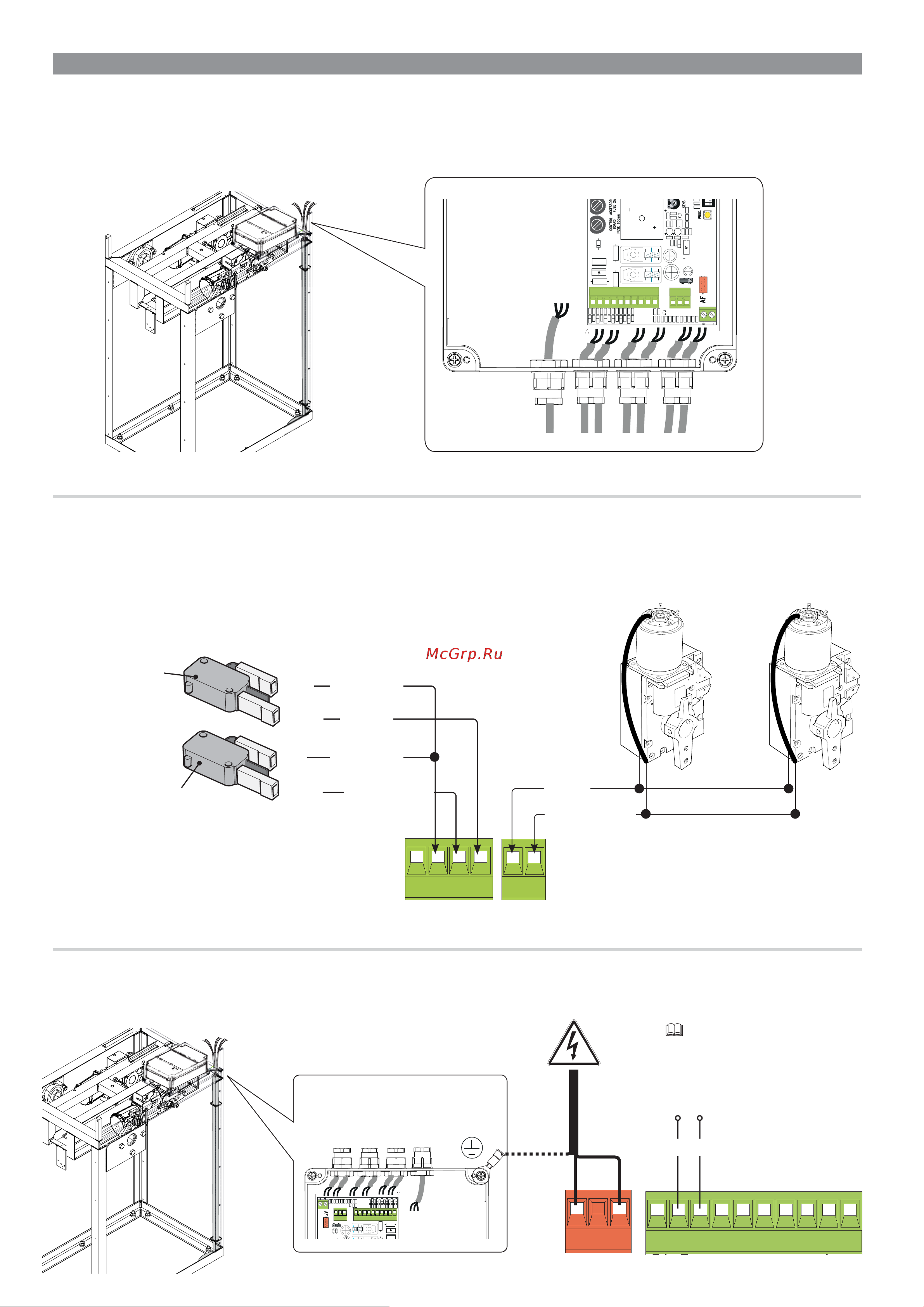

ЗАВОДСКИЕ ПОДКЛЮЧЕНИЯ
Привод уже подключен.
Для правостороннего монтажа шлагбаума запросите документацию у вашего поставщика или свяжитесь с филиалом
CAME в вашей стране (www.came.com).
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Выполните электрические подключения в соответствии с действующими требованиями, используя подходящие
кабельные сальники, как показано на рисунке.
⚠
Используйте кабельный сальник только для кабеля электропитания ~230В.
⚠
Электрические кабели не должны соприкасаться с деталями, склонными к нагреванию во время эксплуатации
(мотором, трансформатором и т.п.).
