865 580
12000
235
645
760
1230
1000
Ø 120
Ø 100
Стр. 4 - Руководство FA01118-RU - 03/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Этот символ обозначает раздел, требующий особого внимания.
⚠
Этот символ обозначает раздел, связанный с вопросами безопасности.
☞
Этот символ обозначает раздел, предназначенный для ознакомления конечного пользователя.
Все размеры приведены в мм, если не указано иное.
ОПИСАНИЕ
Тумба шлагбаума из оцинкованной и окрашенной стали с блоком управления.
НАЗНАЧЕНИЕ
Автоматический шлагбаум предназначен для специальных или нестандартных проездов.
Запрещается использовать устройство не по назначению и устанавливать его методами, отличными от описанных в
настоящей инструкции.
ОГРАНИЧЕНИЯ В ИСПОЛЬЗОВАНИИ
Модель G12000K / G12010K
Максимальная ширина проезда (м) 12
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель G12000K
Класс защиты (IP) 54
Напряжение питания (В, 50/60 Гц) ~230
Электропитание двигателя (В) =24 В
Макс. потребляемый ток(А) 15
Мощность (Вт) 300
Крутящий момент (Нм) 600
Время открывания (с) 10
Интенсивность использования (%) 50
Диапазон рабочих температур(°C) -20 — +55
Передаточное отношение (i) 1/202
Класс устройства I
Масса (кг) *
* Тумба = 250 кг; противовесы = 500 кг.

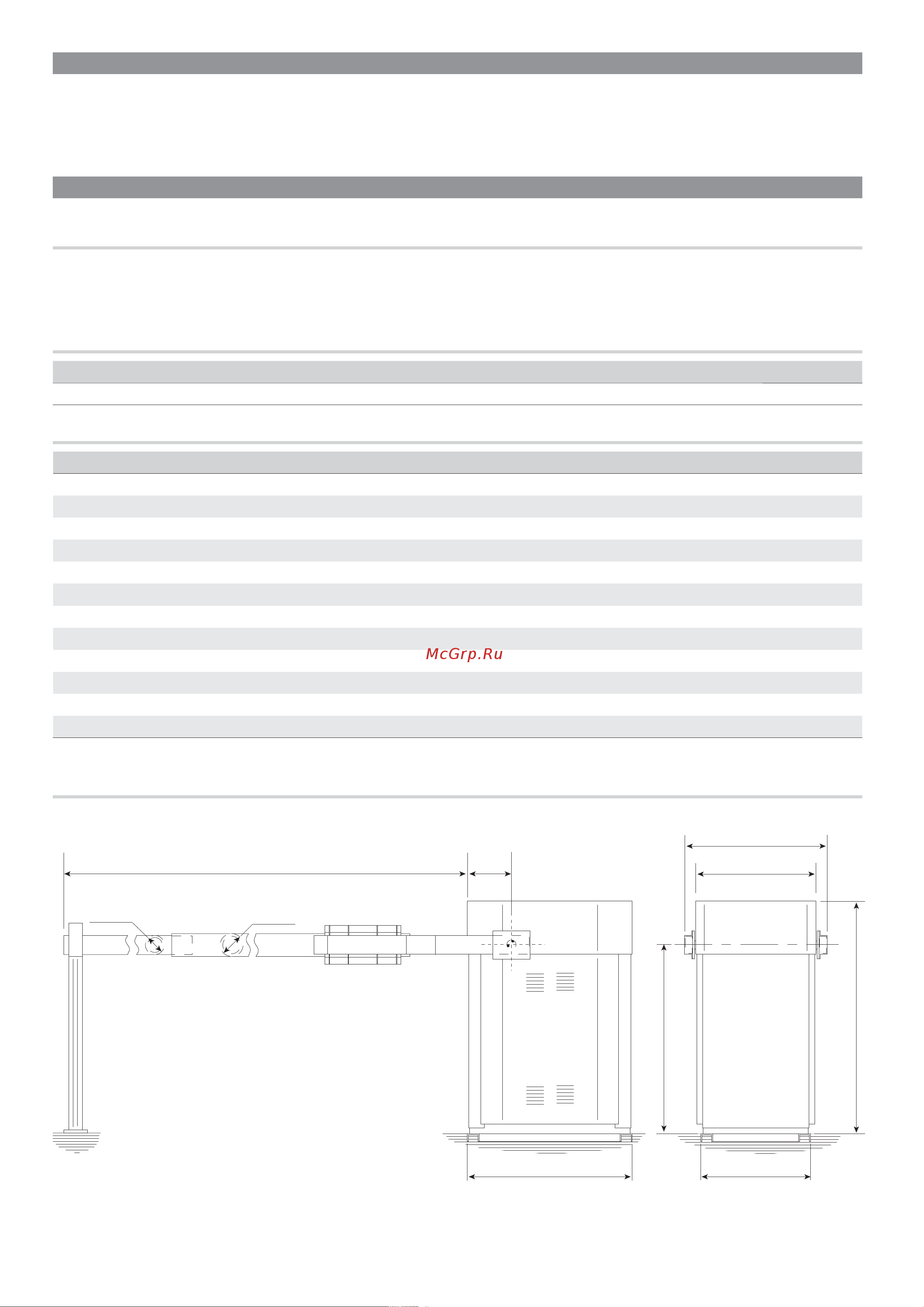

ГАБАРИТНЫЕ РАЗМЕРЫ
