Came FUTURA IP WH [2/48] Installazione
![Came FUTURA IP WH [2/48] Installazione](/views2/1778324/page2/bg2.png)
212
161
29
60
83,5
83,5
2
1
A
CB
Pag. 2 - Codice manuale FB00858-IT - ver. 1 - 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
AVVERTENZE GENERALI
• Leggere attentamente le istruzioni, prima di iniziare l’installa-
zione ed eseguire gli interventi come specificato dal costruttore;
• L’installazione, la programmazione, la messa in servizio e la
manutenzione del prodotto deve essere eettuata soltanto da
personale tecnico qualificato ed opportunamente addestrato nel
rispetto delle normative vigenti ivi comprese le osservanze sulla
prevenzione infortuni e lo smaltimento imballaggi
• Prima di eettuare qualunque operazione di pulizia o di manu-
tenzione, togliere l’alimentazione al dispositivo;
• L’apparecchio dovrà essere destinato unicamente all’uso per
il quale è stato espressamente concepito.
• Il costruttore non può comunque essere considerato respon-
sabile per eventuali danni derivanti da usi impropri, erronei
ed irragionevoli.

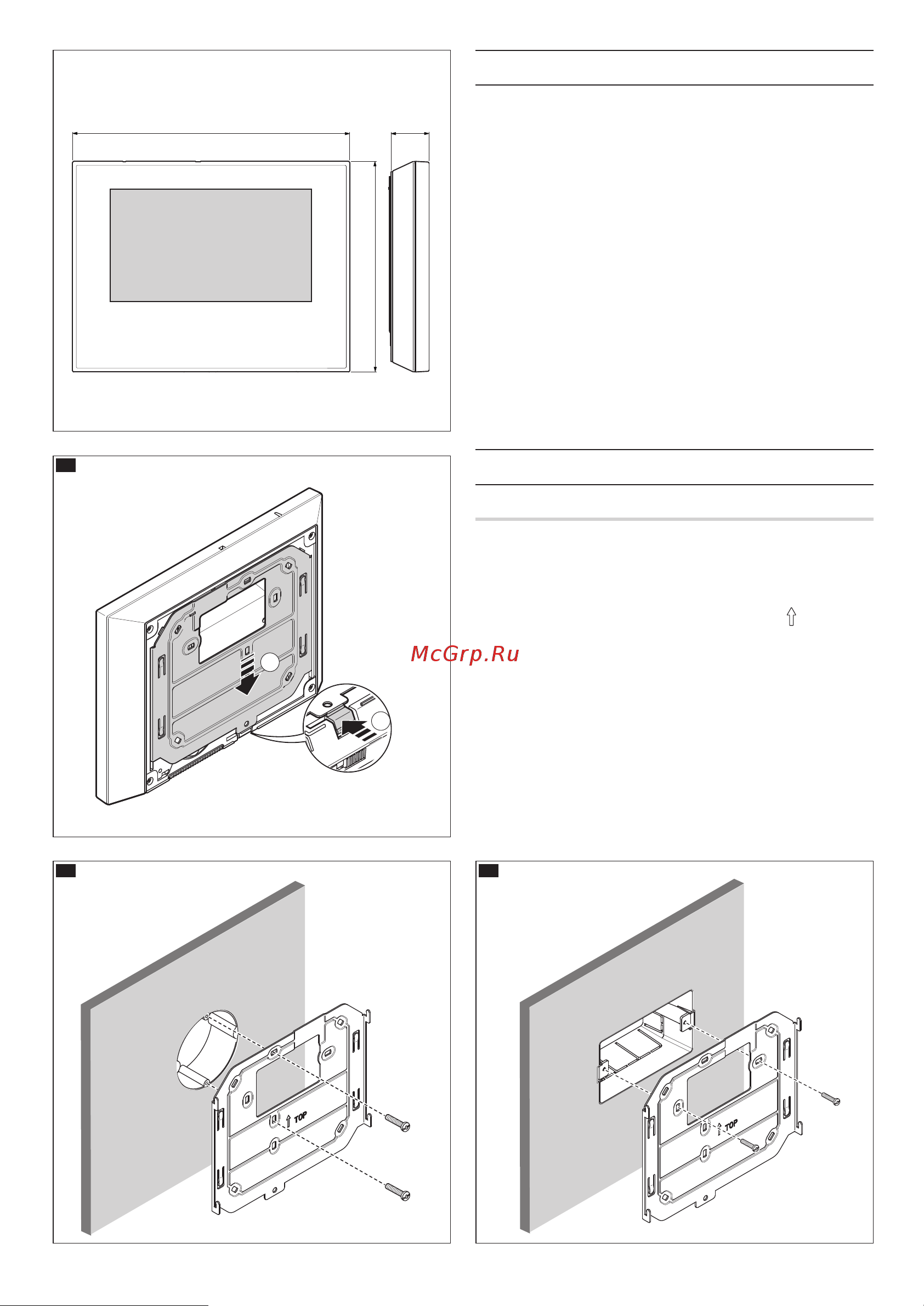

INSTALLAZIONE
Montaggio a parete
Sganciare l’apparecchio dal supporto metallico, facendolo
scorrere su di esso dopo aver premuto il pulsante plastico A.
Fissare il supporto metallico alla scatola d’incasso tonda Ø 60
mm B oppure alla scatola rettangolare 503 CD utilizzando le
viti in dotazione e rispettando l’indicazione ALTO . La scatola
deve essere installata ad un’altezza adeguata all’utente. Evitare
il serraggio eccessivo delle viti.
Eettuati i collegamenti, agganciare il videoterminale al sup-
porto metallico EF. Per sganciare l’apparecchio dal supporto
metallico premere il gancio plastico e sollevare il terminale G.
Per l’installazione da incasso fare riferimento al manuale del
kit da incasso.
