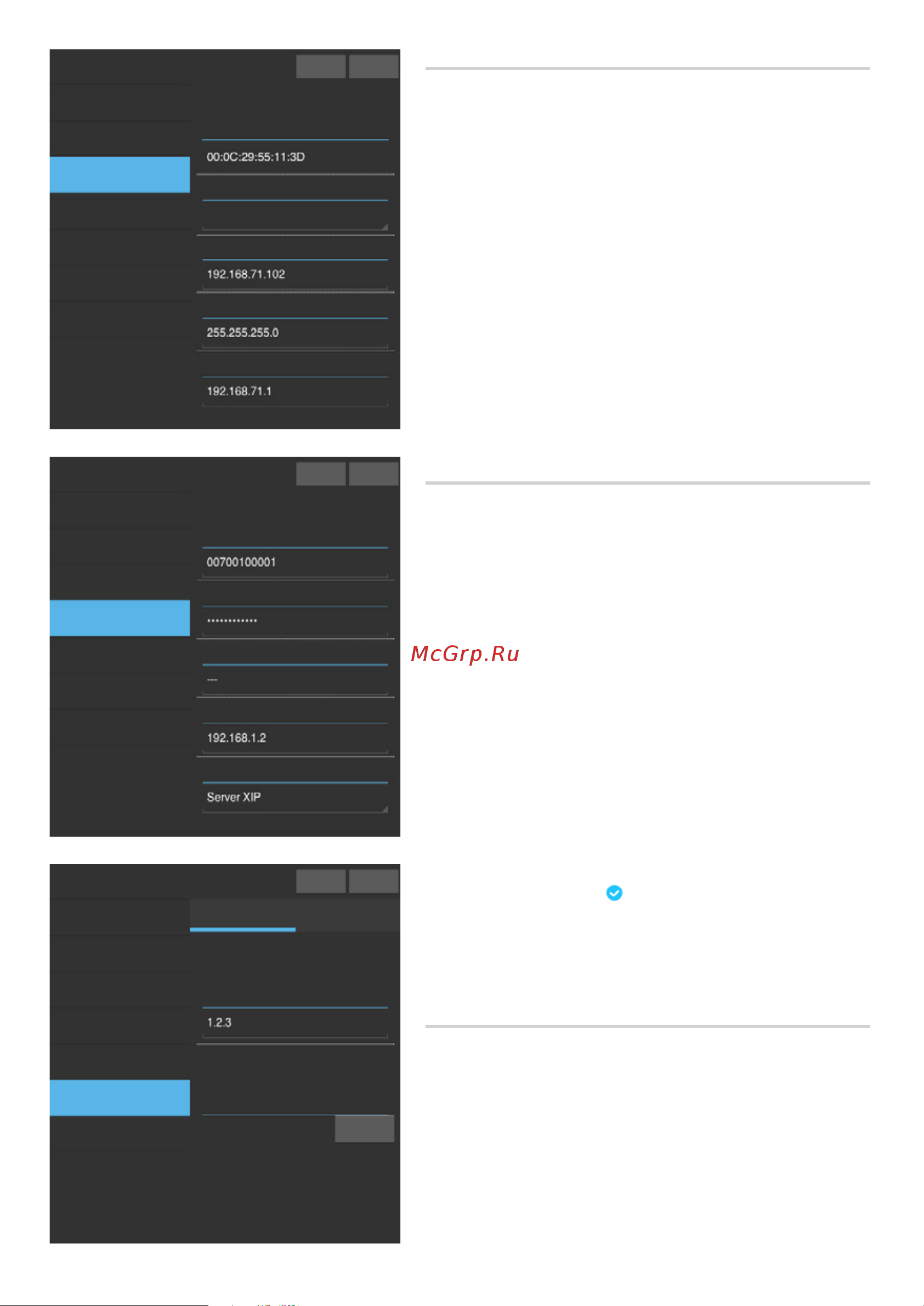

Pag. 9 - Codice manuale FB00858-IT - ver. 1 - 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Rete
INDIRIZZO MAC: Mac address del dispositivo non modificabile
MODO: Permette di scegliere il tipo di indirizzamento tra:
DHCP: L’indirizzo IP del dispositivo viene assegnato dal server DHCP.
Statico: L’indirizzo IP del dispositivo viene assegnato manualmente
INDIRIZZO IP: Se si è scelto di utilizzare un IP statico, digitare in questo
spazio l’indirizzo IP del dispositivo. È necessario che l’indirizzo appartenga
alla stessa sottorete (subnet) del router e degli altri dispositivi connessi;
l’indirizzo di default è “192.168.1.4”.
NETMASK: Indicare la subnet mask (se diversa da quella di default).
GATEWAY: Nel caso in cui fosse necessario instradare il traco dati verso
altre sottoreti (subnet) è possibile indicare un gateway nell’apposito spazio.
Per salvare le modifiche apportate o ricaricare i dati precedenti, premere
l’apposito pulsante che apparirà a fondo pagina.
Per salvare le modifiche apportate o ricaricare i dati precedenti, premere
l’apposito pulsante che apparirà a fondo pagina.
Selezionare dall’elenco la sezione denominata SIP.
SIP
USERNAME: Digitare in questo spazio il “Nome utente SIP” assegnato
da PCS Xip al dispositivo.
PASSWORD (per default assente): Digitare in questo spazio la password as-
segnata nelle credenziali del ricevitore Xip nella finestra di setup del server.
NOME VISUALIZZATO (opzione disponibile solo per impianti privi di Server
XIP): Digitare in questo spazio il nome che si vuole assegnare al dispositivo.
SERVER: Digitare in questo spazio l’indirizzo IP del server.
Default indirizzi IP dei server CAME:
ETI/MiniSER Xip - 192.168.0.3 (porta 0) - 192.168.1.3 (porta 1)
ETI/SER Xip, 192.168.1.1
TIPO SERVER: Scegliere il tipo di server al quale è connesso il disposi-
tivo tra:
XIP Server: server CAME
Generici: server non CAME
Nessuno: se non è prevista la presenza di un server
Per salvare le modifiche apportate o ricaricare i dati precedenti, premere
l’apposito pulsante che apparirà a fondo pagina.
Se tutte le operazioni sono state eseguite correttamente e se il server
SIP è attivo, sulla home page del derivato e su tutte le pagine in cui è
previsto sarà visibile l’icona che indica l’avvenuta registrazione del
dispositivo al server.
Le liste dei posti esterni e dei derivati presenti sulla rete, con i quali il
dispositivo è in grado di comunicare, verranno popolate automaticamente
dal server.
Manutenzione
Mediante questa finestra è possibile aggiornare il firmware del dispositivo
procedendo come segue:
Premere il pulsante “Carica”, selezionare il file contenente l’aggiornamento
firmware all’interno del proprio computer e avviare il processo.
Rete
Aiuto Uscita
INDIRIZZO MAC
MODO
INDIRIZZO IP
NETMASK
GATEWAY
Statico
Sistema
SIP
Aiuto Uscita
USERNAME
PASSWORD
NOME VISUALIZZATO
SERVER
TIPO SERVER
Data e Ora
Rete
SIP
Manutenzione
Diagnostica
Segreteria
Sistema
Manutenzione
Nessun file selezionato
Aiuto Uscita
Carica
VERSIONE
AGGIORNAMENTO CONFIGURAZIONE
FILE
Data e Ora
Rete
SIP
Manutenzione
Diagnostica
Segreteria
Sistema
Data e Ora
Rete
SIP
Manutenzione
Diagnostica
Segreteria
