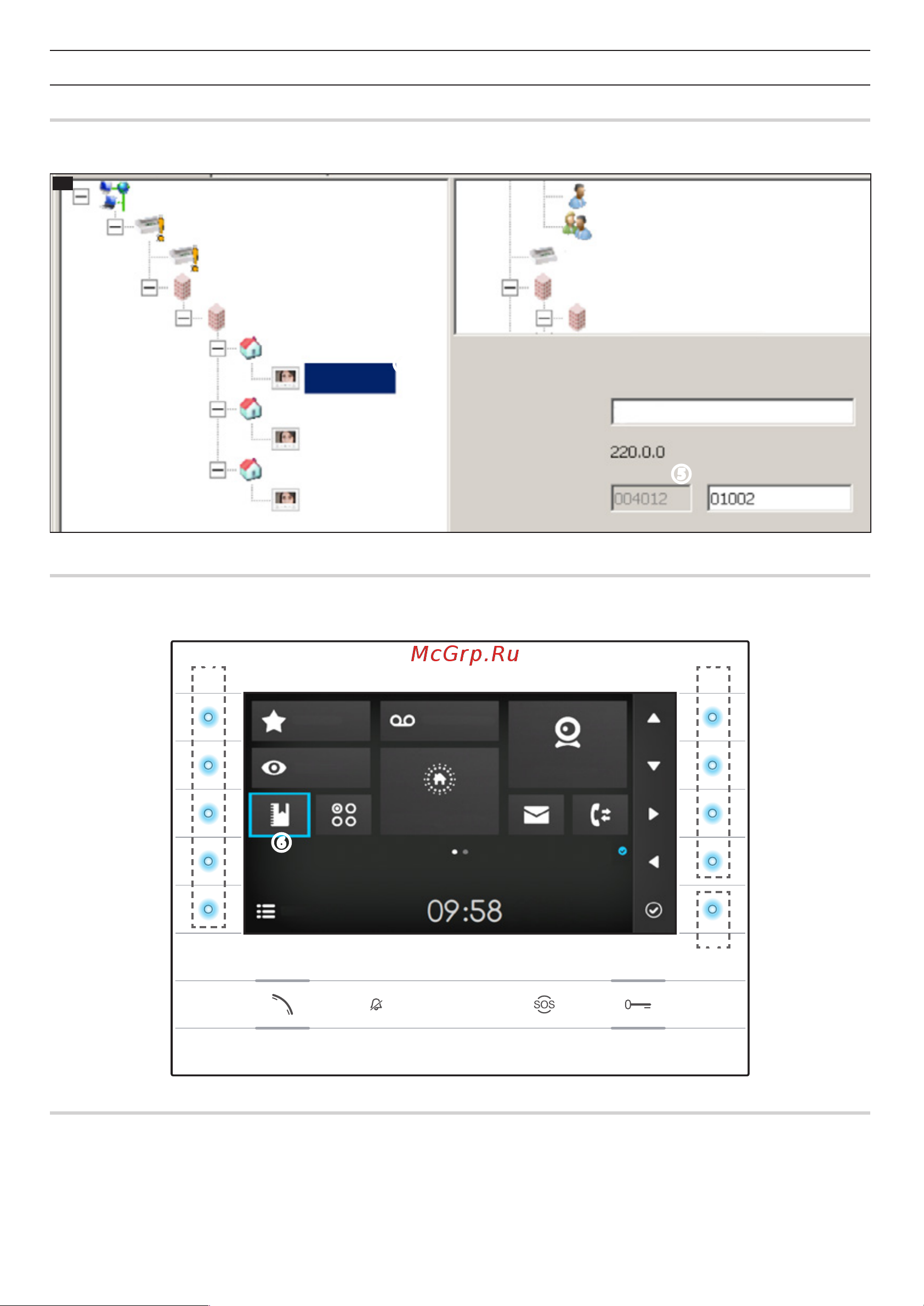

CONFIGURATION ET MISE EN SERVICE VIA L'INTERFACE DU DISPOSITIF
Opérations préliminaires sur PCS Xip
Le dispositif fait partie d'une installation basée sur le système Xip, c'est pour cette raison que la structure de l'installation doit être
construite au préalable via le logiciel PCS Xip.
K
①
②
③
④
⑤
IP RECV 7
IP RECV 7
IP RECV 7
Unité IP 3
Unité IP 2
IP RECV 7 propriétés
Nom
Adresse
Nom d'utilisateur SIP
IP RECV 7
Unité IP 1
Sous-bloc IP
Bloc IP 1
ETI
ETI/miniSER
XIP Multi serveur
Concierge
Groupe de concierges
ETI
Bloc IP
Sous-bloc IP
Relever le «Nom d'utilisateur SIP» du dispositif K
Créer le Bloc ① et le Sous bloc IP ②; ajouter les unités IP ③ et enfin les dérivés IP ④; sélectionner le dérivé IP souhaité. À l'intérieur
de la fenêtre «Propriétés», on peut lire ⑤ le code à utiliser comme «Nom d'utilisateur SIP» pour la configuration du dérivé.
Naviguer dans l'interface
Remarque: l'aspect de la page d'accueil peut varier selon la configuration de l'installation ou de l'interface Utilisateur.
La zone en bleu mise en évidence sur l'écran ⑥ indique l'élément sélectionné; utiliser les boutons placés sur le côté droit du dérivé ⑦
pour déplacer la sélection en fonction de la direction indiquée par les flèches sur l'écran; une fois l'élément souhaité mis en évidence,
appuyer sur le bouton ⑧ pour ouvrir la section qui le concerne.
La fonction des boutons ⑨ placés sur le côté gauche de l'écran varie selon le contexte aché à l'écran.
Remarque: les boutons actifs sont mis en évidence grâce à une LED bleue allumée.
