Daikin RKS50FVM [4/12] Инструкции по монтажу
![Daikin RKS50FVM [4/12] Инструкции по монтажу](/views2/1778518/page4/bg4.png)

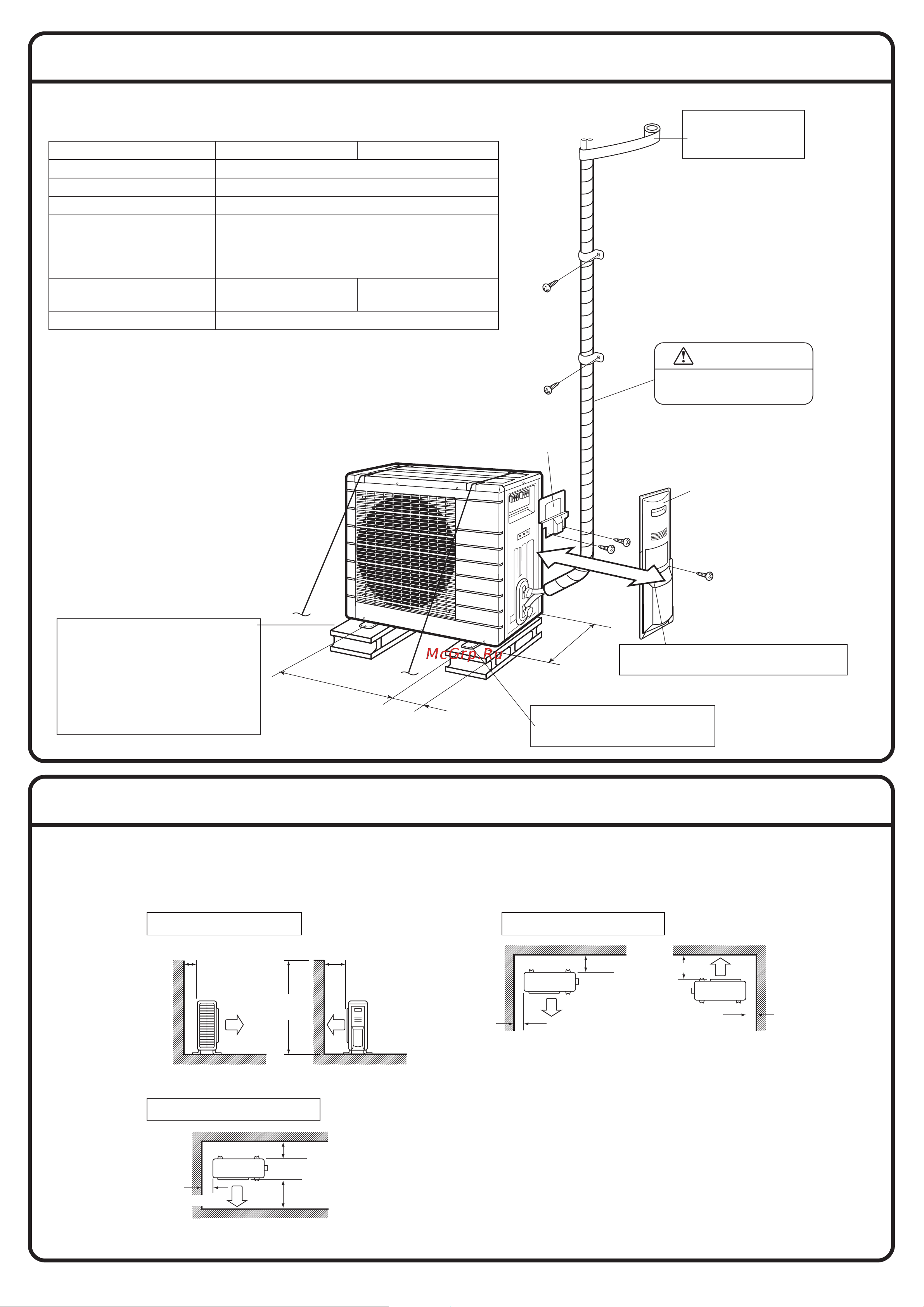

Монтажные чертежи наружного блока
Модель Класс 50/60 Класс 71
Макс. допустимая длина 30 м
Минимальная допустимая длина 1,5 м
Макс. допустимый перепад высот 20 м
Дополнительный объем хладаген-
та, необходимый для дозаправки
трубопровода хладагента, длина
которого превышает 10 м
20 г/м
Трубопровод газообразного
хладагента
Наружный диаметр 12,7 мм Наружный диаметр 15,9 мм
Трубопровод жидкого хладагента Наружный диаметр 6,4 мм
Все размеры приведены в мм
Инструкции по монтажу
• При установке блока рядом со стеной, следуйте приведенным ниже инструкциям по монтажу.
• При любой из указанных ниже схем монтажа высота стены со стороны воздуховыпускного отверстия не должна превышать 1200 мм.
Стена с одной стороны
Стены с двух сторон
Стены с трех сторон
Обмотайте изоляцион-
ную трубу лентой снизу
доверху.
ПРЕДОСТЕРЕЖЕНИЕ
Длина трубопровода может
составлять от 1,5 до 30 м
Крышка запорного клапана
не менее 250 мм от стены
Оставьте пространство для подвода трубопровода
и техобслуживания электрических компонентов
Если существует опасность падения блока,
используйте фундаментные болты или про-
волочную обвязку
330 мм
- расстояние между центра-
ми отверстий в фундаменте
под фундаментные болты
120 мм
– расстояние от
боковой стенки
блока
580 мм
- расстояние между центрами
отверстий в фундаменте под
фундаментные болты
В местах с недостаточным дренажом исполь-
зуйте для установки наружного блока блочные
фундаменты.
Проводите выверку высоты фундамента до тех
пор, пока не будет обеспечено выравнивание
блока в горизонтальной плоскости. В противном
случае, будет иметь место утечка воды или об-
разование луж.
Крышка сервисного отверстия
Не более
1200
Более 350
Более 50
Более 50
Более 50
Более 350
Более 350
Вид сбоку
Вид сверху
Вид сверху
Более 100
Более 100
Более 100
