A
A

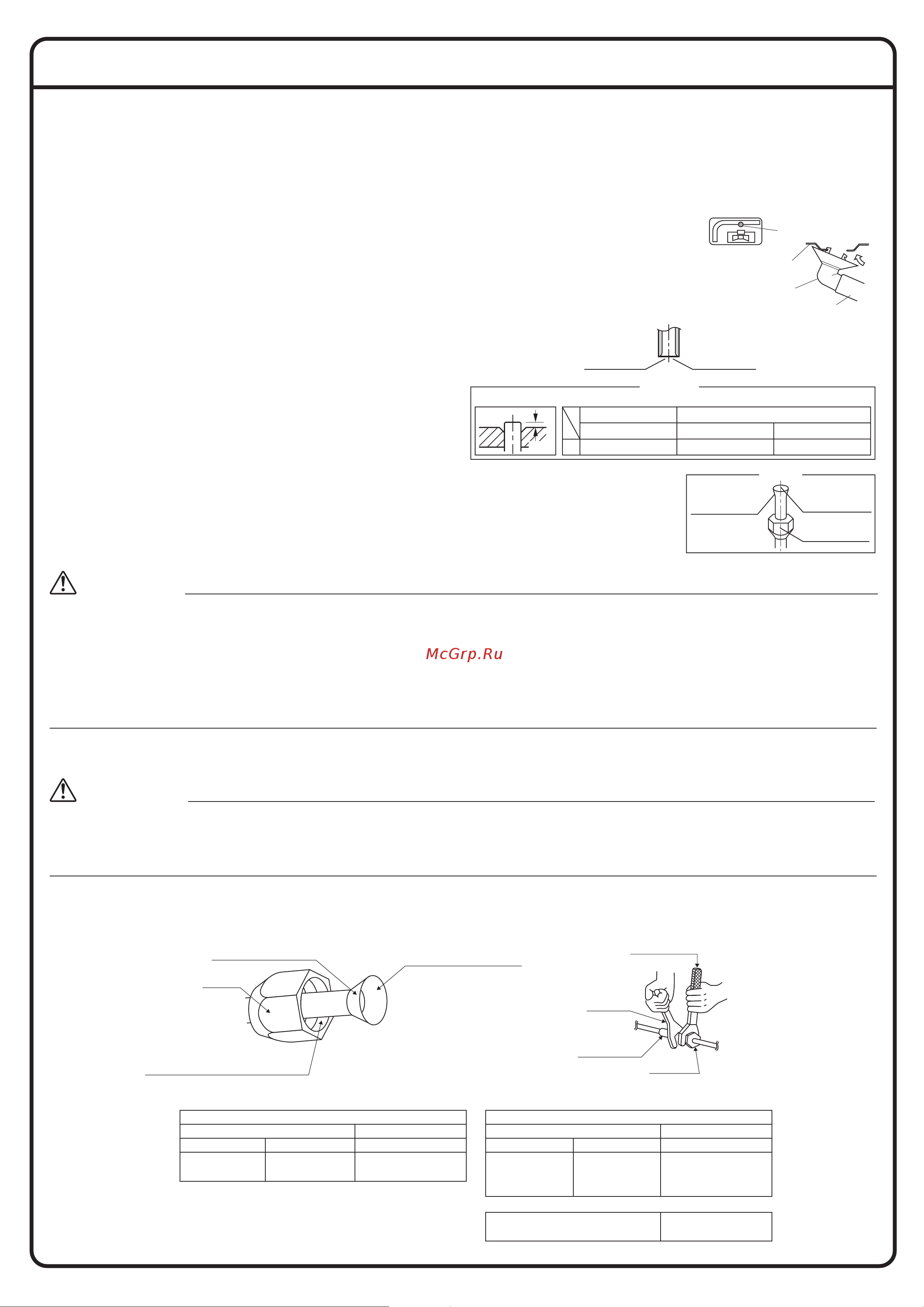

Установка наружного блока (1)
Дренажное отверстие
для отвода воды
Нижняя рама
Пробка сливного отверстия
Шланг (из имеющихся в прода-
же; внутренний диаметр 16 мм)
1. Монтаж наружного блока
1) При монтаже наружного блока руководствуйтесь разделами «Меры предосторожности при выборе места установ-
ки» и «Монтажные чертежи наружного блока».
2) Если необходимо организовать дренаж, следуйте указанным ниже рекомендациям.
2. Организация дренажа
1) Используйте для дренажа пробку сливного отверстия.
2) Если дренажное отверстие закрыто монтажной плитой или поверхностью пола, установите под опоры блока до-
полнительные подставки высотой не менее 30 мм.
3) В регионах с холодным климатом не используйте дренажный шланг с наружным блоком. (В противном случае
возможно замерзание отводимой воды, что ухудшит эффективность нагревания.)
3. Развальцовка конца трубы.
1) Обрежьте конец трубы труборезом.
2) Удалите заусенцы с поверхности резания, направив ее вниз во избежа-
ние попадания частиц металла в трубопровод.
3) Наденьте на трубу конусную гайку.
4) Выполните развальцовку трубы.
5) Проконтролируйте правильность выполнения развальцовки.
(Обрежьте строго под
прямым углом)
(Удалите заусенцы)
Точно установите в положе-
ние, указанное ниже
Режущая
головка
Развальцовочное приспособле-
ние для R410А
Захватный тип
0–0,5 мм 1,0–1,5 мм 1,5–2,0 мм
Тип с крыльчатой гайкой
(Тип Империал)
Захватный тип (жесткий)
Обычное развальцовочное приспособление
Развальцованная внутренняя
поверхность не должна иметь
дефектов
Развальцованный конец
трубы должен быть гладким,
и иметь абсолютно ровную
окружность
Удостоверьтесь в том,
что на трубу надета
конусная гайка
Развальцовка
Проверка
ПРЕДУПРЕЖДЕНИЯ
1) Не наносите на развальцованный участок минеральное масло.
2) Не допускайте попадания в систему минерального масла, так как это приводит к сокращению срока службы блоков.
3) Ни в коем случае не пользуйтесь трубопроводом, ранее уже использовавшимся в других установках. Используйте только компоненты, поставляемые вместе с блоком.
4) Для обеспечения установленного срока службы блока с хладагентом R410A ни в коем случае не устанавливайте в нем осушитель.
5) Осушающий материал может раствориться и повредить систему.
6) Некачественная развальцовка может привести к утечке газообразного хладагента.
4. Трубопровод хладагента.
ПРЕДОСТЕРЕЖЕНИЯ
1) Используйте конусную гайку, прикрепленную к основному блоку. (Для предотвращения ее растрескивания по мере износа и старения.)
2) Для предотвращения утечки газообразного хладагента наносите холодильное масло только на внутреннюю развальцованную поверхность. (Используйте холодильное масло для
хладагента R410A.)
3) Для предотвращения повреждения гаек и утечки газа всегда используйте для затяжки конусных гаек динамометрический ключ
[Затяжка]
• Совместите центры обоих деталей соединения и затяните конусные гайки, сделав 3 или 4 оборота от руки. После этого затяните их полностью динамометрическим ключом.
Момент затяжки конусной гайки
на стороне газа на стороне жидкости
1/2 дюйма 5/8 дюйма 1/4 дюйма
49,5-60,3 Н·м
(505-615 кгс·см)
61,8-75,4 Н·м
(630-770 кгс·см)
14,2-17,2 Н·м
(144-175 кгс·см)
Момент затяжки колпачка клапана
на стороне газа на стороне жидкости
1/2 дюйма 5/8 дюйма 1/4 дюйма
48,1-59,7 Н·м
(490-610 кгс·см)
44,1-53,9 Н·м
(450-550 кгс·см)
21,6-27,4 Н·м
(220-280 кгс·см)
Момент затяжки колпачка сервис-
ного порта
10,8-14,7 Н·м (110-
150 кгс·см)
[Нанесение масла]
Не наносите охлаждающее масло на развальцованную поверхность,
избегайте чрезмерно сильной затяжки раструбной гайки
Не наносите холодильное масло на конусную гайку. Не
затягивайте гайку с избыточным крутящим моментом.
Конусная гайка
Нанесите холодильное масло только
на внутреннюю развальцованную поверхность.
Динамометрический ключ
Конусная гайка
Муфта трубопровода
Гаечный ключ
