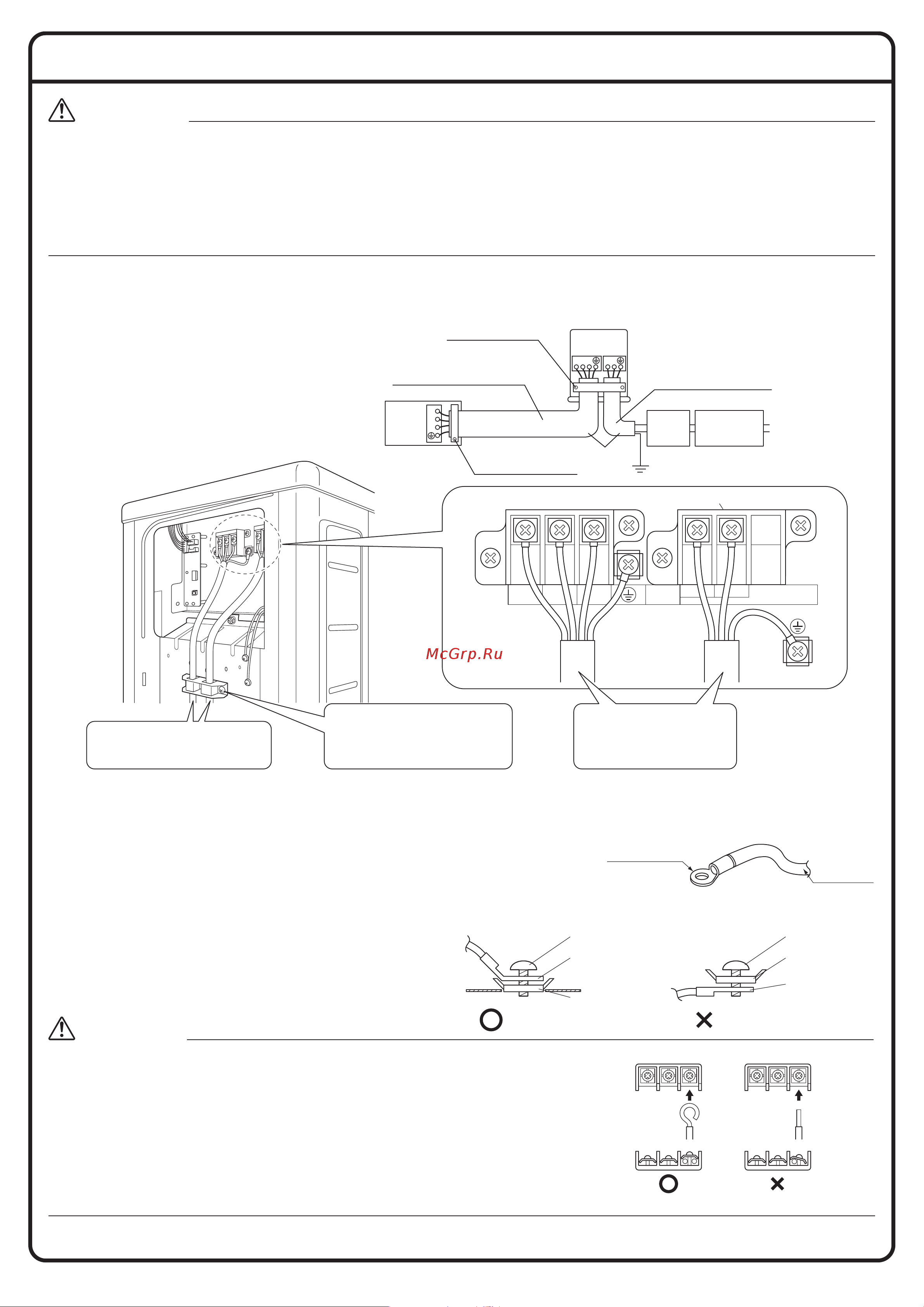

Электропроводка
ПРЕДОСТЕРЕЖЕНИЕ
1) Не используйте провода с отводами, скрученные провода, удлинители или разветвители, поскольку это может привести к перегреву, поражению электрическим током или воз-
горанию.
2) Не используйте электрические детали, приобретенные в местной торговой сети. (Не разветвляйте провод от клеммной колодки, подающий питание на дренажный насос и дру-
гие устройства.) Это может привести к возгоранию или поражению электротоком.
3) Удостоверьтесь в том, что установлен индикатор утечки на землю. (Индикатор должен быть способен выдерживать высшие гармоники.) (В данном блоке используется инвер-
тор, а это означает, что должен использоваться индикатор утечки на землю, способный работать на более высоких гармониках, что позволяет предотвратить сбои в работе са-
мого индикатора.)
4) Используйте прерыватель многополюсного типа с зазорами между контактами не менее 3 мм.
• Не включайте защитный выключатель цепи до тех пор, пока не будут
завершены все установочные работы.
1) Зачистите концы проводов от изоляции (на длину 20 мм).
2) Подсоедините провода, соединяющие внутренний и наружный
блоки в соответствии с их номерами на клеммной колодке.
Надежно затяните винты клемм. Для затяжки винтов
рекомендуем использовать отвертку с плоским жалом.
Кольцевой кабельный
наконечник
Многожильный
провод
ПРЕДОСТЕРЕЖЕНИЯ
При подключении соединительных проводов к клеммной колодке с использованием одножильного провода необходимо изогнуть его конец в форме петли. Невыполнение этого
требования может привести к перегреву и возгоранию.
3) Потяните за провод и убедитесь, что он надежно закреплен. После этого закрепите провод на месте фиксатором.
Надежно закрепите провода
винтами клемм.
Если длина провода превышает
10 м, используйте провода
диаметром 2,0 мм.
Используйте провода
диаметром 2,0 мм.
Надежно закрепите провода
винтами клемм.
Используйте провода указанного типа и
надежно их подсоединяйте.
Надежно закрепите держатель проводов
таким образом, чтобы наконечники про-
водов не принимали на себя внешнее на-
тяжение.
Уложите провода так, чтобы они не
мешали плотному закрытию крышки
сервисного лючка и колпачка запор-
ного клапана.
Клеммная колодка блока питания.
Заземление
Источник питания
50 Гц, 220-240 В
60 Гц, 220-230 В
Защитный
выключатель
с номина-
лом 20 А
Вну-
тренний
блок
60245IEC57
(Н05RN)
Наружный
блок
Прерыватель
утечки на землю
При подключении проводов к клеммной колодке блока питания обратите вни-
мание на нижеприведенные рекомендации.
При подключении электропроводки к блоку питания следует соблюдать меры
предосторожности.
Для подсоединения к клеммной колодке блока питания используйте провода с
кольцевыми кабельными наконечниками. В случае, если их использование не-
возможно по неустранимой причине, следуйте приведенным ниже указаниям.
Установите кольцевые кабельные наконечники обжимного типа на провода та-
ким образом, чтобы клеммы заходили на изоляцию провода, и надежно закре-
пите их.
• • Установка клемм заземления
Используйте следующую схему установки кольцевых кабельных наконечников об-
жимного типа.
Винт
Кольцевой кабельный
наконечник обжимного
типа
Плоская шайба
Правильно
Правильно
Винт
Плоская шайба
Кольцевой кабельный
наконечник обжимного
типа
Неправильно
Неправильно
Оголенный провод у клеммной колодки
