Came TWISTER 001PST004 [13/16] Навигация и программирование с помощью мастер карты
![Came TWISTER 001PST004 [13/16] Навигация и программирование с помощью мастер карты](/views2/1778932/page13/bgd.png)
F - 1
F - 2
X2
12 :30.
----
Sto
F - 1
Стр.
13
13 - Инструкция:
FA00613-RU
FA00613-RU - вер.
1
- 11/2016 - © CAME S.p.A. - Все данные и информация, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

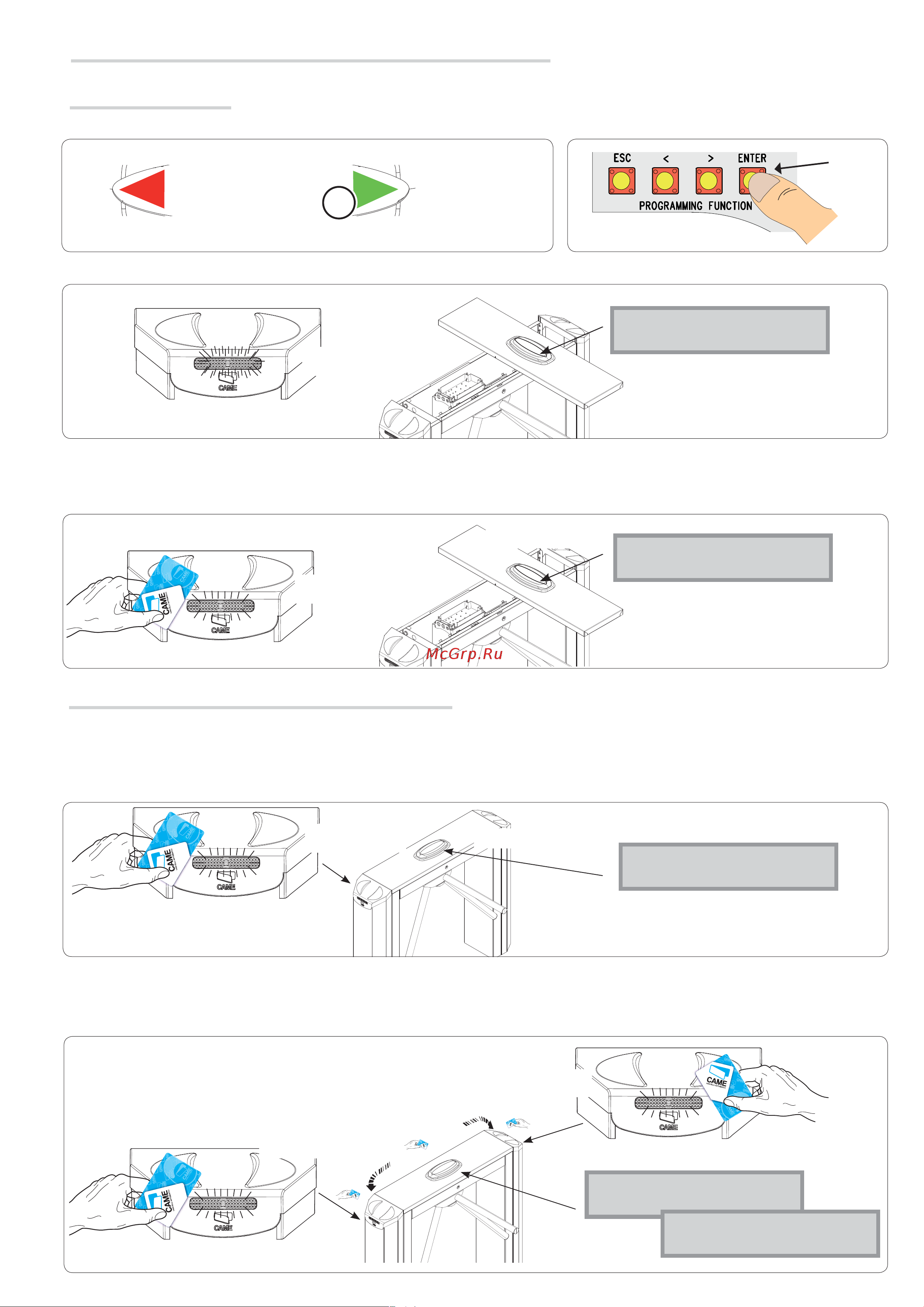

Создание МАСТЕР-карты
☞ Мигающая на дисплее точка указывает на то, что МАСТЕР-карта еще не создана. Дважды нажмите клавишу ENTER.
Светодиодный индикатор считывателя СЧИТЫВАТЕЛЬ 1 мигает КРАСНЫМ светом, а на дисплее появляются линии.
В течение 10 с поднесите выбранную МАСТЕР-карту к тому считывателю, который мигает, и удерживайте ее в этом положении, пока на дисплее не
отобразится надпись Sto (Storage — сохранение).
В случае потери МАСТЕР-карты необходимо повторить процедуру, начиная с первого пункта, для новой карты.
Навигация и программирование с помощью МАСТЕР-карты
⚠ Всегда создавайте МАСТЕР-карту первой и храните для работы с меню "Функции".
Приблизьте МАСТЕР-карту к считывателю (TSP1), чтобы войти в меню "Функции". На дисплее появится надпись F-1. Считыватель будет светиться
зеленым в течение всего времени программирования.
Это действие равносильно нажатию клавиши ENTER на кнопочной панели.
.
Поднося мастер-карту к считывателям, можно установить различные функции без необходимости в открывании турникета.
Считыватель (СЧИТЫВАТЕЛЬ 1), используемый для подтверждения функций и настроек (ENTER).
Считыватель (СЧИТЫВАТЕЛЬ 2), используемый для изменения, увеличения или уменьшения значения.
Зеленый светодиодный индикатор
Зеленый светодиодный индикатор
Зеленый светодиодный индикатор
КРАСНЫЙ светодиодный индикатор мигает.
КРАСНЫЙ светодиодный индикатор мигает.
Программирование с помощью проксимити-считывателй (МАСТЕР-карты)
Для программирования функций с помощью проксимити-считывателй необходимо создать МАСТЕР-карту (F-1), воспользовавшись кнопочной панелью.
СЧИТЫВАТЕЛЬ 2
СЧИТЫВАТЕЛЬ 1
СЧИТЫВАТЕЛЬ 1
СЧИТЫВАТЕЛЬ 2
СЧИТЫВАТЕЛЬ 1
СЧИТЫВАТЕЛЬ 2
СЧИТЫВАТЕЛЬ 1
