Came TWISTER 001PST004 [5/16] Вариант типовой установки
![Came TWISTER 001PST004 [5/16] Вариант типовой установки](/views2/1778932/page5/bg5.png)
2
1
3
4
4
5
6
(MM)
1200
950
750
250
195
ø 40
850
Стр.
5
- Инструкция:
FA00613-RU
FA00613-RU - вер.
1
- 11/2016 - © CAME S.p.A. - Все данные и информация, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

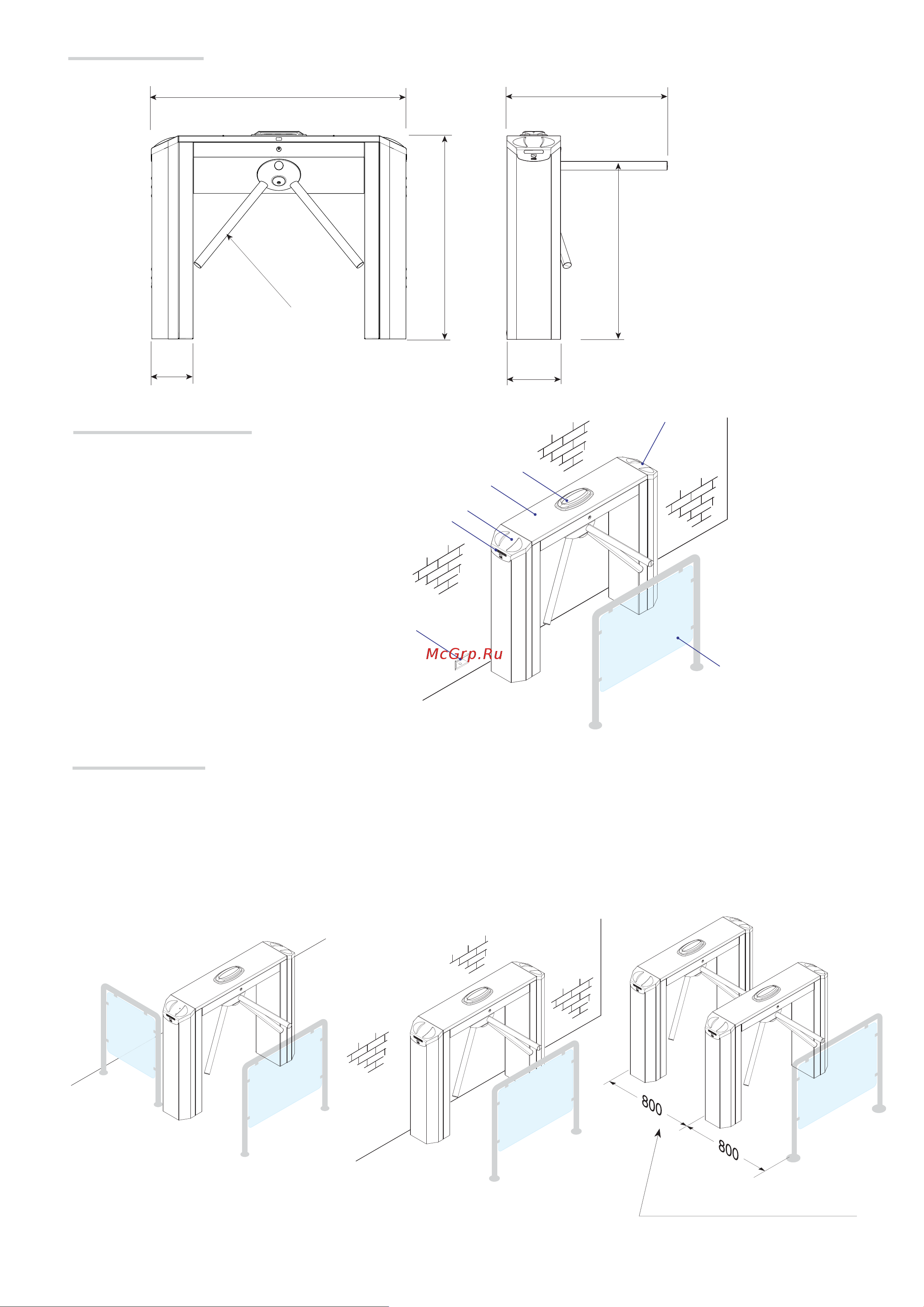

Габаритные размеры
Вариант типовой установки
Варианты установки
Типовая установка Установка у стены Установка в ряд
(мм)
⚠
Запрещена установка турникетов на аварийных запасных выходах! Необходимо обязательно предусмотреть наличие аварийных выходов и вы-
ходов для людей с ограниченными физическими способностями.
Рекомендуемое расстояние
1. Турникет-трипод
2. Указатель направления движения
3. Разветвительная коробка
4. Проксимити-считыватель
5. Переносное ограждение
6. Боковые светофоры
