- 11/2016 - © CAME S.p.A. - Все данные и информация, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.
Предварительные проверки
Инструменты и материалы
⚠
Перед началом монтажных работ выполните следующее:
• при необходимости подготовьте гофрошланги для электропроводки;
• убедитесь в том, что питание блока управления осуществляется от отдельной линии с соответствующим автоматическим выключателем, с рас-
стоянием между контактами не менее 3 мм;
• приготовьте каналы для прокладки кабеля, гарантирующие надежную защиту от механических повреждений;
• убедитесь в том, чтобы между соединениями кабеля и другими токопроводящими частями была предусмотрена дополнительная изоляция.
Тип и сечение кабелей
Если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании реального потребления тока подключенными
устройствами и в соответствии с указаниями, содержащимися в нормативе CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице должны быть пересмотрены
с учетом реальных показателей потребления и фактических расстояний. При подключении устройств, не рассматриваемых в данной инструкции,
следует руководствоваться технической документацией на соответствующее изделие.
Подключение Тип кабеля
Длина кабеля
1 < 10 м
Длина кабеля
10 < 20 м
Длина кабеля
20 < 30 м
Электропитание блока управления, ~230 В
FROR CEI 20-22
CEI EN
50267-2-1
3G x 1,5 мм
2
3G x 1,5 мм
2
3G x 1,5 мм
2
Электропитание аксессуаров 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 1 мм
2
Устройства управления и безопасности 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 0,5 мм
2
Перед началом монтажных работ убедитесь в наличии всех необходимых
инструментов и материалов, которые позволят произвести установку системы
в полном соответствии с действующими нормами безопасности. На рисунке
представлен минимальный набор инструментов, необходимых для проведения
монтажных работ.
МОНТАЖ
Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления турникета и дополнительных принадлежностей
может меняться от случая к случаю. Таким образом, выбор наиболее подходящего решения должен осуществляться установщиком на месте.
⚠
Для монтажа турникета требуются два человека. Для перемещения и подъема оборудования используйте необходимые грузоподъемные
приспособления.
⚠
Опасность опрокидывания! Не прислоняйтесь к турникету до его полной фиксации.

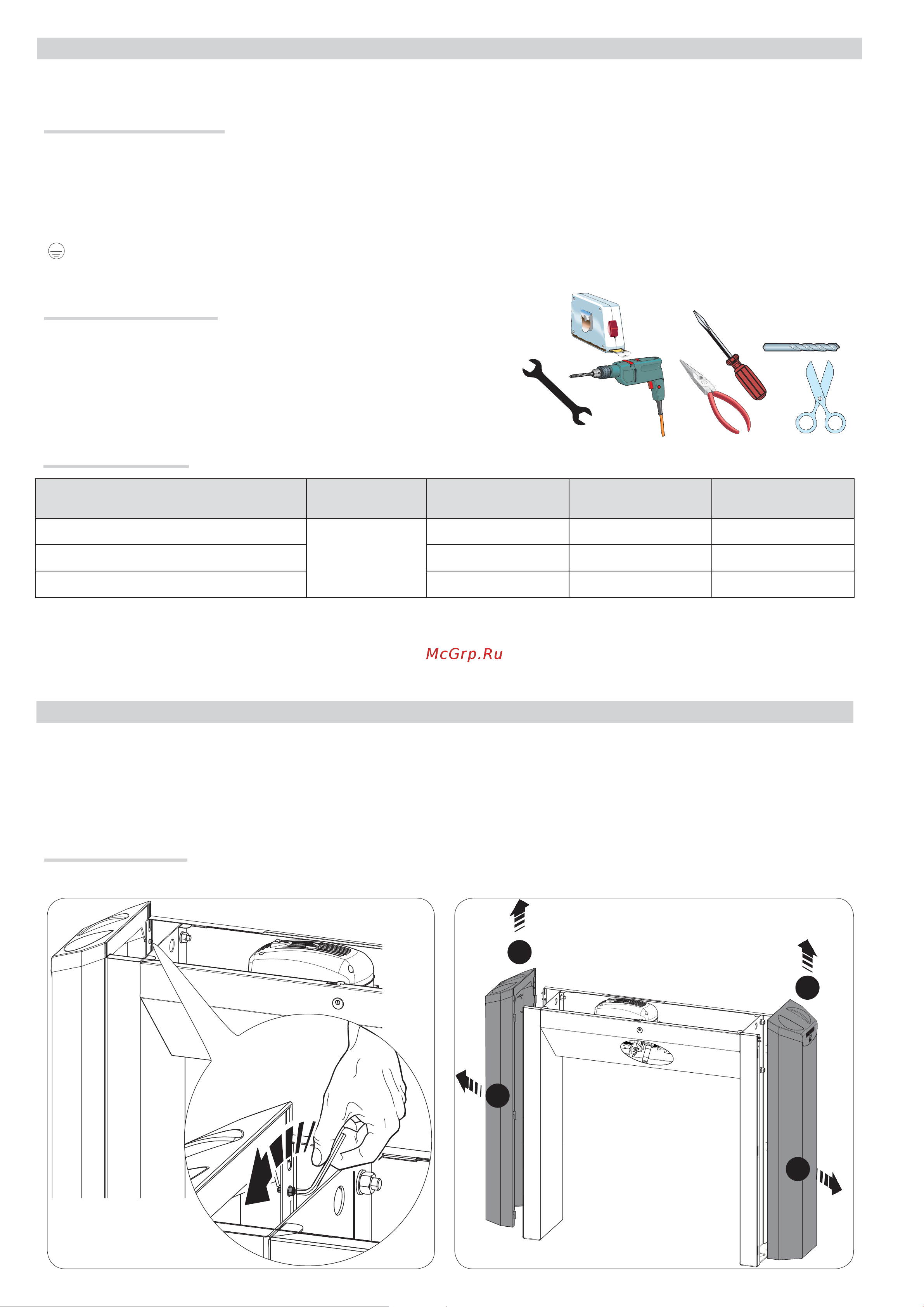

Подготовка турникета
Приподнимите
и снимите
кожухи.
Отверните крепежные винты кожухов.
ОБЩИЕ ИНСТРУКЦИИ ПО МОНТАЖУ
⚠
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями действующих норм безопасности.
