ОПИСАНИЕ
Отдельно стоящий двусторонний моторизованный турникет из сатинированной нержавеющей стали AISI 304, укомплектованный платой управления,
дисплеем и светодиодными указателями направления движения, фиксированными штангами или штангами с системой автоматического возврата
в исходное положение и сигнализацией при несанкционированном доступе. Автоматическая разблокировка при кратковременном аварийном
отключении электроэнергии. Штанги из стали AISI 304 с глянцевой отделкой.
В моторизованном турникете можно выбрать направление, в котором устройство будет пропускать по одному человеку за раз. После получения
команды турникет слегка поворачивается, приглашая человека пройти; при малейшем надавливании на штангу турникет завершает вращение и
останавливается в исходном положении в ожидании новой команды. Можно выбрать режим свободного вращения или блокировки турникета.
Система опускания штанг: в чрезвычайных ситуациях в случае кратковременного отключения электроэнергии штанга турникета опускается вниз,
освобождая проход.
Сигнализация при несанкционированном доступе: энкодер выявляет попытки несанкционированно пройти через турникет и сообщает об этом
посредством зуммера.
Программирование и управление возможны локально (кнопочная панель на плате) или дистанционно, через CRP.
Кроме того, возможно программирование и управление доступом при помощи считывателей и соответствующих RFID-карт.
Турникет предназначен для регулирования и контроля доступа большого количества людей на территорию выставочных комплексов, стадионов,
спортивных и торговых центров, парковок, станций метрополитена, общественных учреждений.
Этот символ обозначает раздел, требующий особого внимания.
⚠
Этот символ обозначает раздел, связанный с вопросами безопасности.
☞
Этот символ обозначает раздел, предназначенный для ознакомления конечного пользователя.
Все размеры приведены в мм, если не указано иное.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Назначение
Технические характеристики
Модель
XVIA
Класс защиты (IP)
44
Напряжение электропитания (В, 50/60 Гц): ~120/230 В
Потребление в режиме ожидания (Вт) 18
Мощность (Вт) 180
Макс. количество проходов в минуту * 30
Класс устройства I
Масса (кг) 45
Диапазон рабочих температур(°C)
-20 - +55
* Показатель измеряется при работе турникета в режиме
[свободного]
доступа (см. функцию F 77), поскольку при работе в
[управляемом]
режиме время зависит от
скорости разрешения доступа.

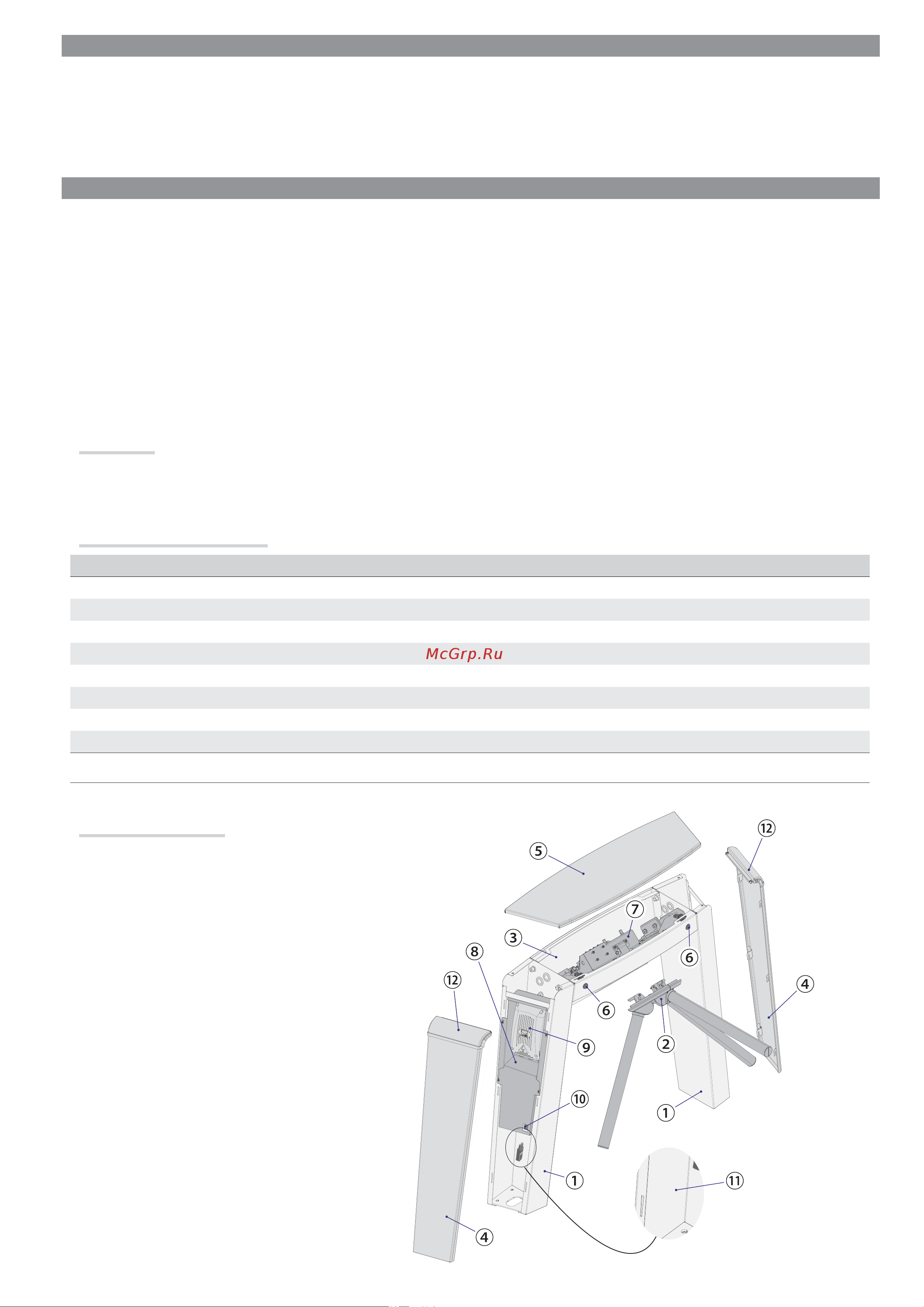

Основные компоненты
1. Тумбы
2. Трипод
3. Корпус
4. Боковые крышки
5. Верхняя крышка
6. Замки крышки
7. Механизм вращения
8. Суппорт блока электропитания/управления
9. Блок управления
10. Выключатель электропитания
11. Вилка сетевого электропитания
12. Дисплея и светодиодные указатели
