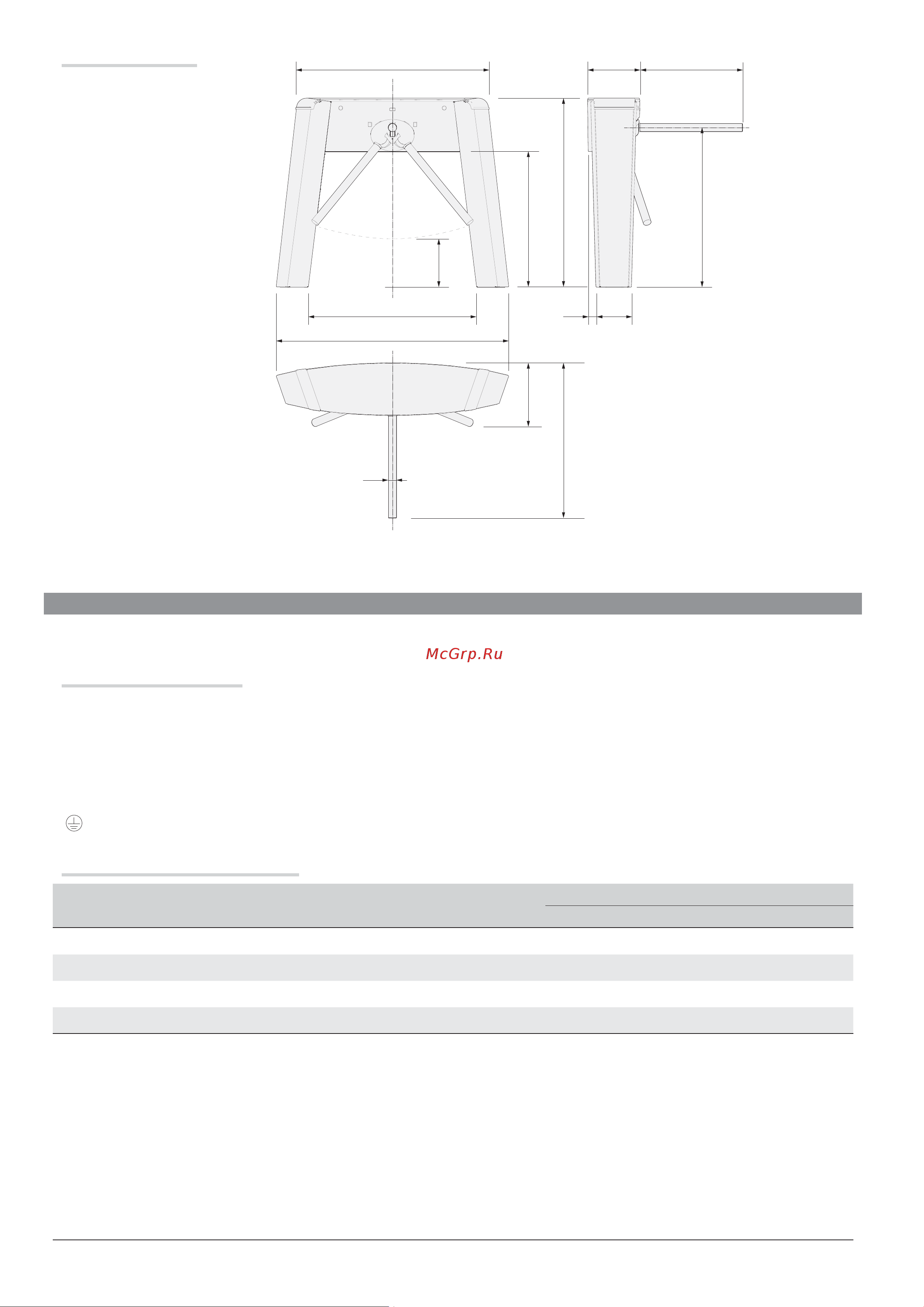

Came XVIA [4/20] Габаритные размеры
![Came XVIA [4/20] Габаритные размеры](/views2/1778944/page4/bg4.png)
978
266 500
848
18042
1176
184
322
766
686
956
806
Ø 40
Стр.
4
- Инструкция:
FA00384-IT
FA00384-IT - вер.
1
- 03/2016 - © CAME S.p.A. - Все данные и информация, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.
Предварительные проверки
⚠
Перед началом монтажных работ:
• при необходимости подготовьте
гофрошланги для протяжки электрических кабелей;
• убедитесь в том, что питание платы осуществляется от отдельной линии с соответствующим автоматическим выключателем с расстоянием
между контактами не менее 3 мм;
• приготовьте каналы для прокладки кабеля,
гарантирующие надежную защиту от механических повреждений;
• убедитесь в том, чтобы между соединениями кабеля и другими токопроводящими частями была предусмотрена дополнительная изоляция.
ОБЩИЕ ИНСТРУКЦИИ ПО МОНТАЖУ
⚠
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями действующих норм безопасности.
Габаритные размеры
Тип и минимальное сечение кабелей
Подключение
Длина кабеля
< 20 м 20 < 30 м
Привод с платой управления 3G x 1,5 мм² 3G x 1,5 мм²
Устройства управления 2 x 0,5 мм² 2 x 0,5 мм²
Устройства безопасности 2 x 0,5 мм² 2 x 0,5 мм²
Аксессуары 24 В 2 x 0,5 мм² 2 x 0,5 мм²
При напряжении 230 В и применении снаружи необходимо использовать кабели типа H05RN-F, соответствующие 60245 IEC 57 (IEC); в
помещениях следует использовать кабели типа H05VV-F, соответствующие 60227 IEC 53 (IEC). Для электропитания устройств напряжением
до 48 В можно использовать кабель FROR 20-22 II, соответствующий EN 50267-2-1 (CEI).
Для подключения через CRP используйте кабель типа UTP CAT5 длиной до 1000 м.
Если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании реального потребления тока
подключенными устройствами и в соответствии с указаниями, содержащимися в нормативе CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице должны быть
пересмотрены с учетом реальных показателей потребления и фактических расстояний. При подключении устройств, не рассматриваемых в
данной инструкции, следует руководствоваться технической документацией на соответствующее изделие.
