ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Основные компоненты
⚠
Перед проведением каких-либо настроек, регулировок или подключений в блоке управления необходимо отключить сетевое электропитание.
Выходное напряжение =24 В относится к типу SELV (безопасное сверхнизкое напряжение).
Все подключения защищены плавкими предохранителями.

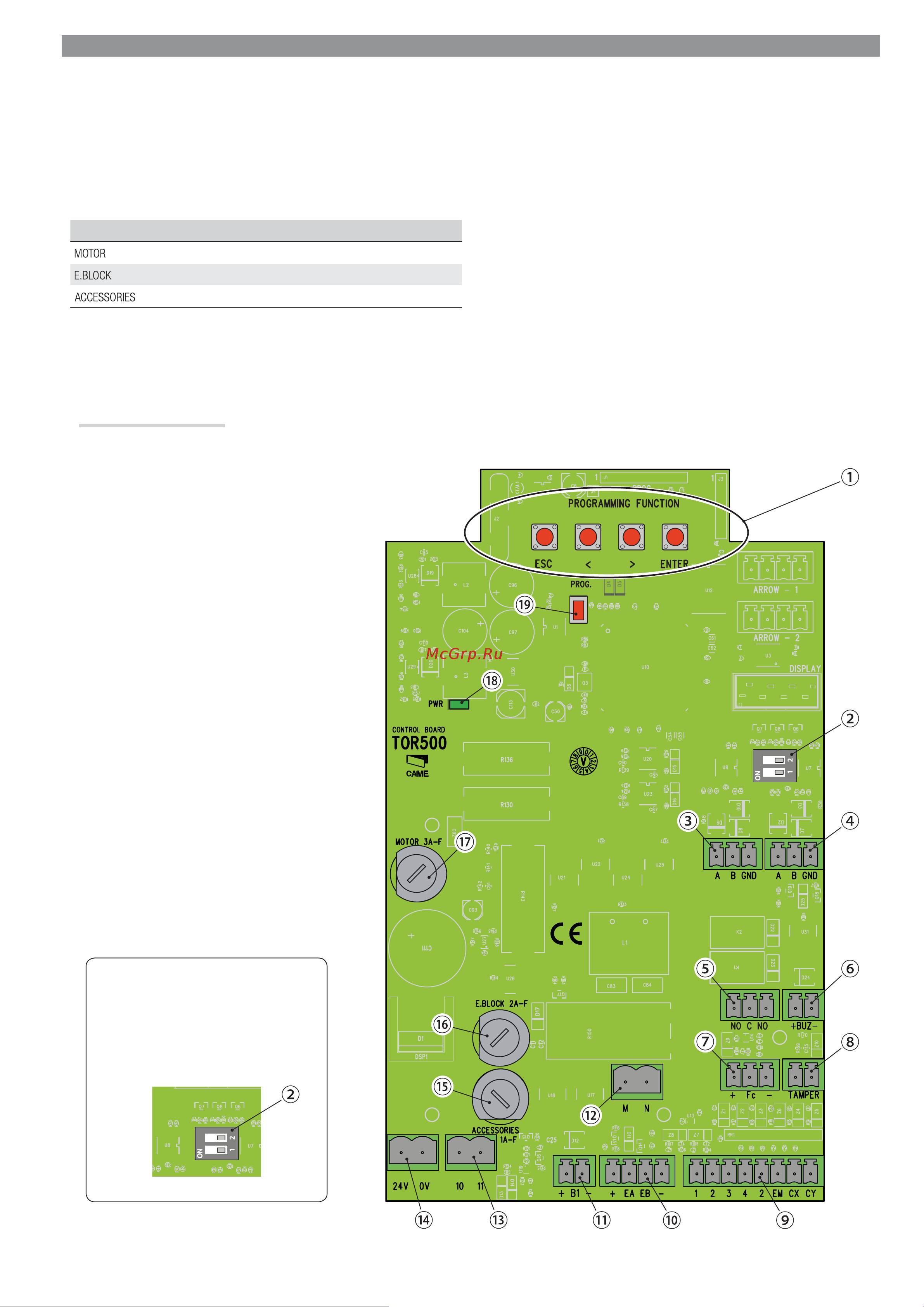

1. Кнопки программирования функций и режимов ра-
боты
2. DIP-переключатель клеммного зажима RS485
3. Контакты подключения CRP
4. Контакты подключения светодиодных указателей
5. Релейный выход подтверждения вращения
6. Контакты подключения зуммера
7. Контакты подключения датчика вращения штанг
8. Контакты подключения микровыключателя крышки
9. Контакты подключения аксессуаров
10. Контакты подключения энкодера
11. Колодка подключения привода
12. Контакты подключения электротормоза опускания
штанг
13. Контакты электропитания аксессуаров
14. Колодка электропитания блока управления
15. Предохранитель аксессуаров
16. Предохранитель электромагнитного тормоза
17. Предохранитель двигателя
18. Светодиодный индикатор наличия напряжения
19. Кнопка перезагрузки
ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ TOR500
-> Мотор (A) 3 - F
-> Электромагнитный тормоз (A) 2 - F
-> Аксессуары (A) 1 - F
DIP1: установите в положение
"ВКЛ.", если кабель подключения к
устройству дистанционного управ-
ления длиннее 30 м.
DIP2: оставьте в положении "ВЫКЛ."
