![Came XVIA Инструкция по эксплуатации онлайн [5/20] 600607](/views2/1778944/page5/bg5.png)
①
> 175
②
990
③
1070
④
890
⑤
1000
⑥
72
⑦
130
⑧
65
⑨
113
Стр.
5
- Инструкция:
FA00384-IT
FA00384-IT - вер.
1
- 03/2016 - © CAME S.p.A. - Все данные и информация, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

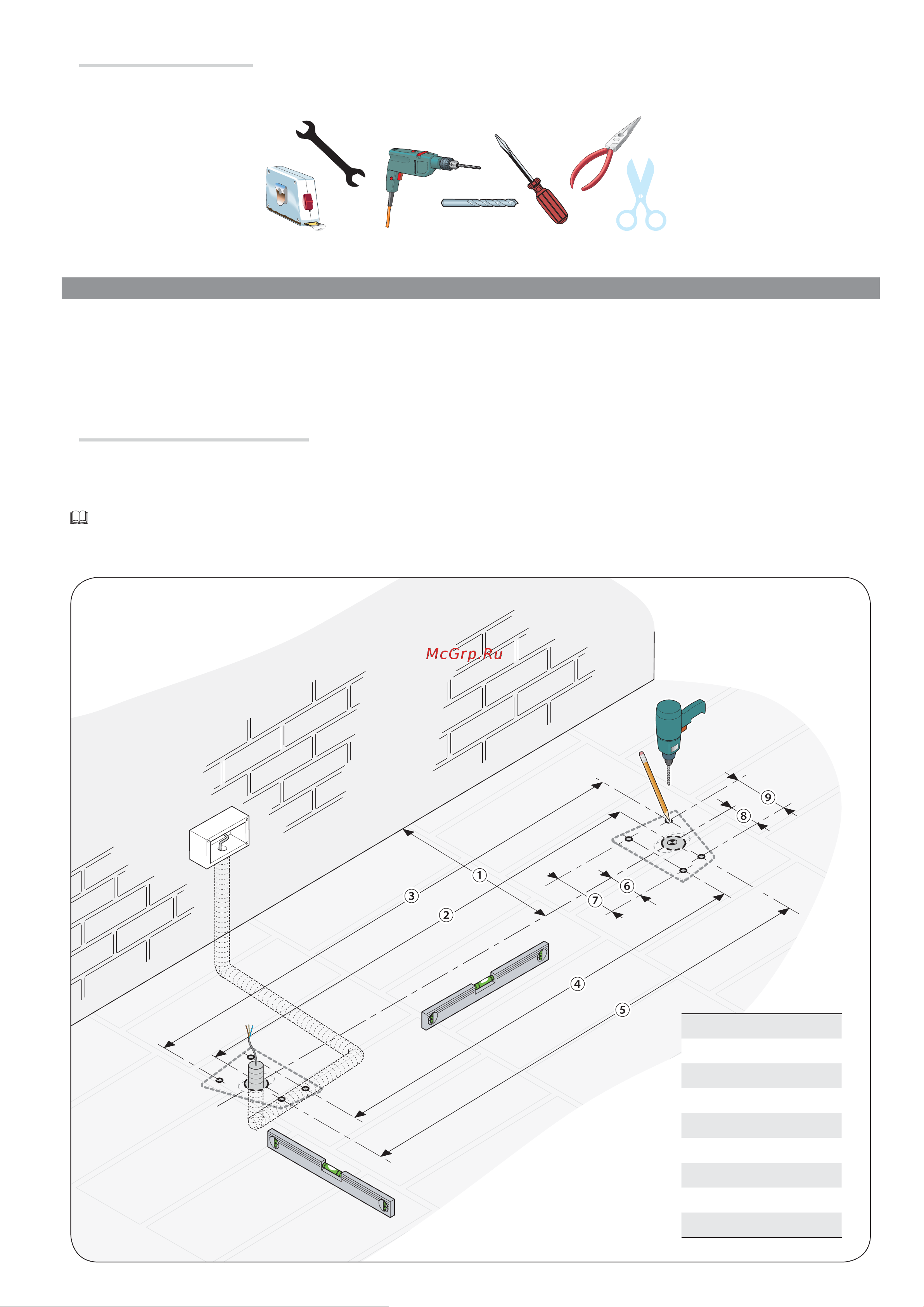

Инструменты и материалы
Перед началом монтажных работ убедитесь в наличии всех необходимых инструментов и материалов, которые позволят произвести установку
системы в полном соответствии с действующими нормами безопасности. На рисунке представлен минимальный набор инструментов,
необходимых для проведения монтажных работ.
Поверхность, предназначенная для установки турникета, должна быть идеально ровной.
Если турникет устанавливается вплотную к стене, необходимо оставить не менее 5 см с противоположной от трипода стороны.
Выбрав нужное место расположения, проведите оси, как показано на рисунке, и отметьте их карандашом.
Просверлите отверстия в указанных местах и вставьте в них дюбели.
Рекомендуется использовать стальные крепежные детали (AISI 304), подходящие к типу монтажной поверхности. В конструкции предусмотрены
отверстия Ø 11.
Разметка для крепления турникета
МОНТАЖ
Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления турникета и дополнительных принадлежностей
может меняться от случая к случаю. Выбор наиболее подходящего решения должен осуществляться установщиком на месте.
⚠
Для монтажа турникета требуются два человека. Для перемещения и подъема оборудования используйте необходимые грузоподъемные
приспособления.
⚠
Опасность опрокидывания! Не прислоняйтесь к турникету до его полной фиксации.
