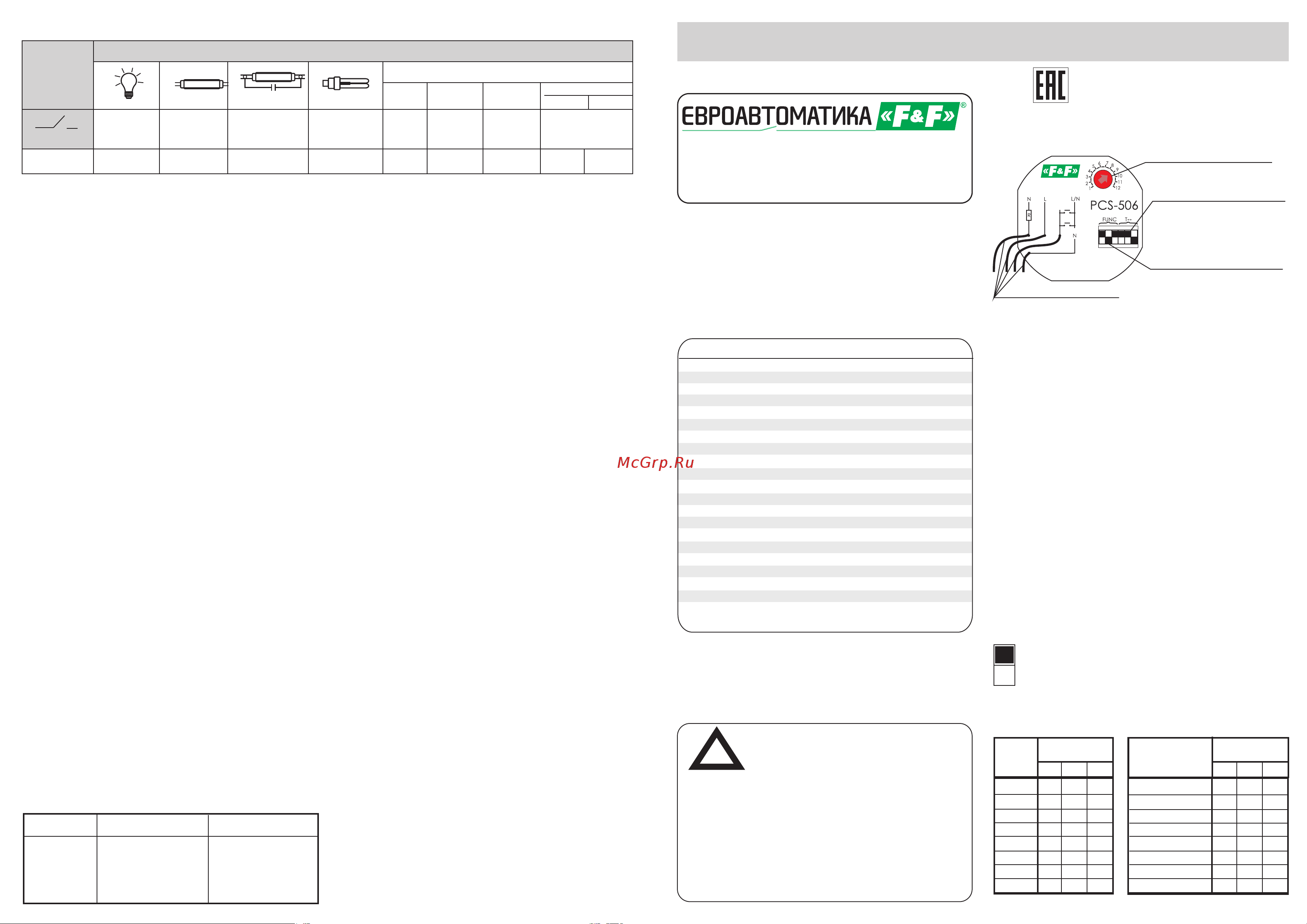

Реле времени программируемое PCS-506
Реле времени программируемое PCS-506 предназначено
для включения/выключения потребителя в системах
промышленной и бытовой автоматики на заданный
отрезок времени. Выдержка времени отсчитывается с
момента подачи питания или замыкания (размыкания)
управляющего контакта.
Реле времени программируемое PCS-506 выполнено
в PDT корпусе и предназначено для крепления в
монтажную коробку. На панели управления находятся
провода подключения, регулятор плавной установки
времени, переключатели функций и диапазонов времени.
Установленные диапазоны реле времени отсчитываются
с момента включения питания.
При включенном питании реле не реагирует на
изменение диапазона отсчитываемого отрезка времени в
установленном диапазоне.
Работа в новом установленном диапазоне времени
начинается после повторного включения питания.
Переключателями 1, 2, 3 устанавливают функцию реле
(табл.1), диапазон времени - переключателями 4, 5, 6
(табл.2), “1”- положение “ON”, “0”-”OFF”
Черный квадрат обозначает положение
переключателя, в данном случае
переключатель находится в верхнем
положении “ON”.
ТУ BY 590618749.018-2013
Назначение
Технические характеристики
Панель управления
Руководство по эксплуатации
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Регулятор плавной
установки времени
Переключатели функций
Провода подключения
Переключатели времени
Установка функций и диапазонов
времени
- ON
- OFF
Таблица 1
Таблица 2
Функция
A
B
C
D
E
F
G
H
Переключатель
1
1
1
1
1
0
0
0
0
2
1
0
1
0
1
1
0
0
3
0
0
1
1
1
0
1
0
Переключатель
4
1
1
1
1
0
0
0
0
5
1
1
0
0
1
1
0
0
6
1
0
1
0
1
0
1
0
Диапазон
времени
0,1-1сек
1-10сек
10с-1мин
1-10мин
10м-2часа
2-24часа
реле включено
реле выключено
Напряжение питания, В
исполнение 1
исполнение 2
Максимальный коммутируемый ток, А
Максимальная мощность нагрузки
Контакты
Диапазон выдержки времени, с-суток
Задержка срабатывания, мс
Длительность управляющего
импульса, не менее, мс
Потребляемая мощность, Вт
Диапазон рабочих температур,°С
Степень защиты
Коммутационная износостойкость, циклов
Степень загрязнения среды
Категория перенапряжения
Габариты (ШхВхГ), мм
Подключение
Тип корпуса
Масса, г
Монтаж
230 / 50Гц
24 AC/DC
8 АС1 / 250B
табл.3
1NO (1 нормально открытый)
0,1-24
<50
50
0,56
-25... +50
IР20
5
>10
2
III
55х55х16
2
провод 0,75 мм , длина 10 см
PDT
41
на DIN-рейке 35 мм
Реле времени программируемое...................................
Руководство по эксплуатации........................................
Упаковка..........................................................................
1шт
1шт
1шт
Комплект поставки
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с руководством по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1
АC-15
АC-3
7мкФ
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
Энергосбере-
гающие, лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,18А
325VA
1000W
500W
325W
250W
0,45kW
8A 0,35А
24V
230V
2000VA
АC-1
Активная
нагрузка
Таблица 3
Гарантийный срок эксплуатации изделия - 24 месяца с
даты продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического
характера;
-изделия, имеющие повреждения голографической
наклейки;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не
влияющие на технические характеристики и работу
изделия.
Свидетельство о приемке
Гарантийные обязательства
Реле времени программируемое PCS-506 изготовлено и
принято в соответствии с требованиями
ТУ BY 590618749.018-2013, действующей технической
документации и признано годным для эксплуатации.
Драгоценные металлы отсутствуют
Штамп ОТК
Дата продажи
Дата выпуска
