Евроавтоматика PCZ-531LED Инструкция по эксплуатации онлайн

Евроавтоматика PCZ-521-3 Инструкция по эксплуатации онлайн
Реле запрограммированное во временных циклах - ежедневном,
еженедельном, по рабочим дням (Пн-Пт) или по выходным дням (Сб,
Вс) циклически меняет уровень сигнала в выходной цепи, управляя тем
самым, уровнем яркости освещения (в диапазоне 0-100%). Можно
запрограммировать до 480 независимых шагов программы. Изделие
оснащено входом управления, позволяющим дистанционно управлять
им с помощью любой кнопки без фиксации. Работа реле возможна в
автоматическом, ручном и полуавтоматическом режимах.
Работа в режимах: автоматический, полуавтоматический, ручной;
Управляющий вход – позволяет управлять яркостью освещения с
помощью дополнительно подключенной кнопки без фиксации;
Программирование эффекта рассвета/заката;
Память состояния после пропадания питания, либо при переходе на
ручной режим.
Принцип работы
Mo - понедельник; Tu - вторник; We - среда; Th - четверг; Fr - пятница;
Sа - суббота; Su - Воскресенье.
88
:
88
88
Mo
TU
WE
TH
FR
SA SU
є
1
ON
OFF
ДАТА И ВРЕМЯ/
ВВОД ПРОГРАММЫ
КНОПКИ
УПРАВЛЕНИЯ
УКАЗАТЕЛЬ РЕЖИМА
РАБОТЫ/
АВТОМАТИЧЕСКАЯ
РАБОТА
ДНИ НЕДЕЛИ/
ЦИКЛ РАБОТЫ
MENU
OK
+
СИГНАЛИЗАЦИЯ
СОСТОЯНИЯ КОНТАКТА
Реле времени программируемое
циклическое
PCZ-531LED
ТУ BY 590618749.018-2013
Руководство по эксплуатации
ССлужба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Назначение
Описание индикатора и панели управления
Реле времени программируемое PCZ-531LED предназначено для
автоматического управления (диммирования) низковольтными
св етод иодны ми источн иками света ( светодиод ные ленты,
диммируемые светодиодные лампы 12÷24V) по установленной
программе в определенное время суток.
Напряжение питания, В
Макс. ток нагрузки, А
Контакт
Вход
Тип батареи
Время автономной работы дисплея
Погрешность хода часов в течение суток, с
Количество ячеек памяти
Потребляемая мощность, Вт
Дискретность установки программ, минут
Срок службы батареи резервного питания
часов реального времени, лет
Диапазон рабочих температур,°С
Степень защиты
Коммутационная износостойкость, циклов
Степень загрязнения среды
Категория перенапряжения
Габариты (ШхВхГ), мм
Подключение
Тип корпуса
Масса, г
Монтаж
9...30 DC
6 / 30B DC
транзисторный, открытый коллектор (ОК)
с нулевым потенциалом
(срабатывает при замыкании с уровнем 0V)
СR2032 (литиевая)
нет
±1
480
1,2
1
2*
-25...+50
IР20
>10
2
III
35х90х65
винтовые зажимы 2,5 мм²
2S
110
на DIN-рейке 35 мм
5
Технические характеристики
-1-
* Срок службы батареи зависит от климатических условий и частоты
сбоев сети питания.
** Пользователь может самостоятельно производить замену батареи.
Отличительные особенности:
Индикация режима работа
Автоматический режим - свет отключен
Автоматический режим - свет включен (уровень яркости >0)
Ручной режим - свет отключен
Ручной режим - свет включен
Полуавтоматический режим - свет отключен
Полуавтоматический режим - свет включен
Рис.1
А В ТО М АТ И Ч Е С К И Й Р Е Ж И М РА Б О Т Ы - р еж и м р а б от ы
(включение/отключение) по созданной и сохраненной в памяти изделия
программе.
РУЧНОЙ РЕЖИМ РАБОТЫ - режим управления (включение/отключение/
яркость) при помощи кнопки, подключенной к реле.
ПОЛУАВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ - позволяет прервать
автоматический режим работы и вручную (с помощью кнопочного
выключателя) настроить уровень яркости. Работа в полуавтоматическом
режиме продолжается до момента ручного возврата в автоматический
режим, либо до момента запуска следующего программного шага (этапа
работы программы).
КОМАНДЫ ВКЛЮЧЕНИЯ-ВЫКЛЮЧЕНИЯ - запись программы, согласно
которой нагрузка будет включена или выключена.
ЦИКЛ РАБОТЫ - регулируемый, недельный цикл, в котором выполняются
включения исполнительного устройства в соответствии с установленной
программой:
l один день недели: Mo, Tu, We, Th, Fr, Sa, Su;
l рабочие дни: Mo, Tu, We, Th, Fr (с понедельника по пятницу);
l выходные дни: Sa, Su (суббота и Воскресенье);
l ежедневно: Mo, Tu, We, Th, Fr, Sa, Su (с понедельника по Воскресенье).
АВТОМАТИЧЕСКАЯ СМЕНА ВРЕМЕНИ - изменение времени с зимнего на
летнее происходит автоматически в ночь, в последнюю субботу/
воскресенье марта. Изменение времени с летнего на зимнее время
осуществляется в последнюю субботу/воскресенье октября. Контроллер
оснащен функцией выбора часового пояса, благодаря чему время
переключения совпадает с местным временем.
ПРОСМОТР ДАТЫ - при нажатии кнопки «ОК», показывает установленную
дату в формате: дд-мм-гг.
ПРОСМОТР ТЕКУЩЕЙ ПРОГРАММЫ - если реле работает в автоматическом
режиме, то в режиме предварительного просмотра даты при нажатии
кнопок «+» и «-» отобразится информация о номере и деталях,
выполняющейся в настоящее время программы.
КОРРЕКТИРОВКА ХОДА ЧАСОВ - возможность корректировать работу
часов. Например, если с течением времени часы реального времени в реле
начнут опаздывать на 5 секунд в месяц, то возможно программно
откорректировать это отклонение.
СМЕННАЯ БАТАРЕЯ - изделие оснащено системой контроля за состоянием
батареи, поддерживающей работу часов реального времени при
отсутствии основного питания. В случае низкого заряда батареи
пользователь будет проинформирован о необходимости ее замены.
КОРРЕКТИРОВКА КОНТРАСТНОСТИ ИНДИКАТОРА - изменение
контрастности дисплея позволяет получить четкое отображение
информации под любым углом обзора.
ПАМЯТЬ СОСТОЯНИЯ - установленное в ручном режиме состояние изделия
запоминается и остается после отключения питания.
Описание режимов работы и функций

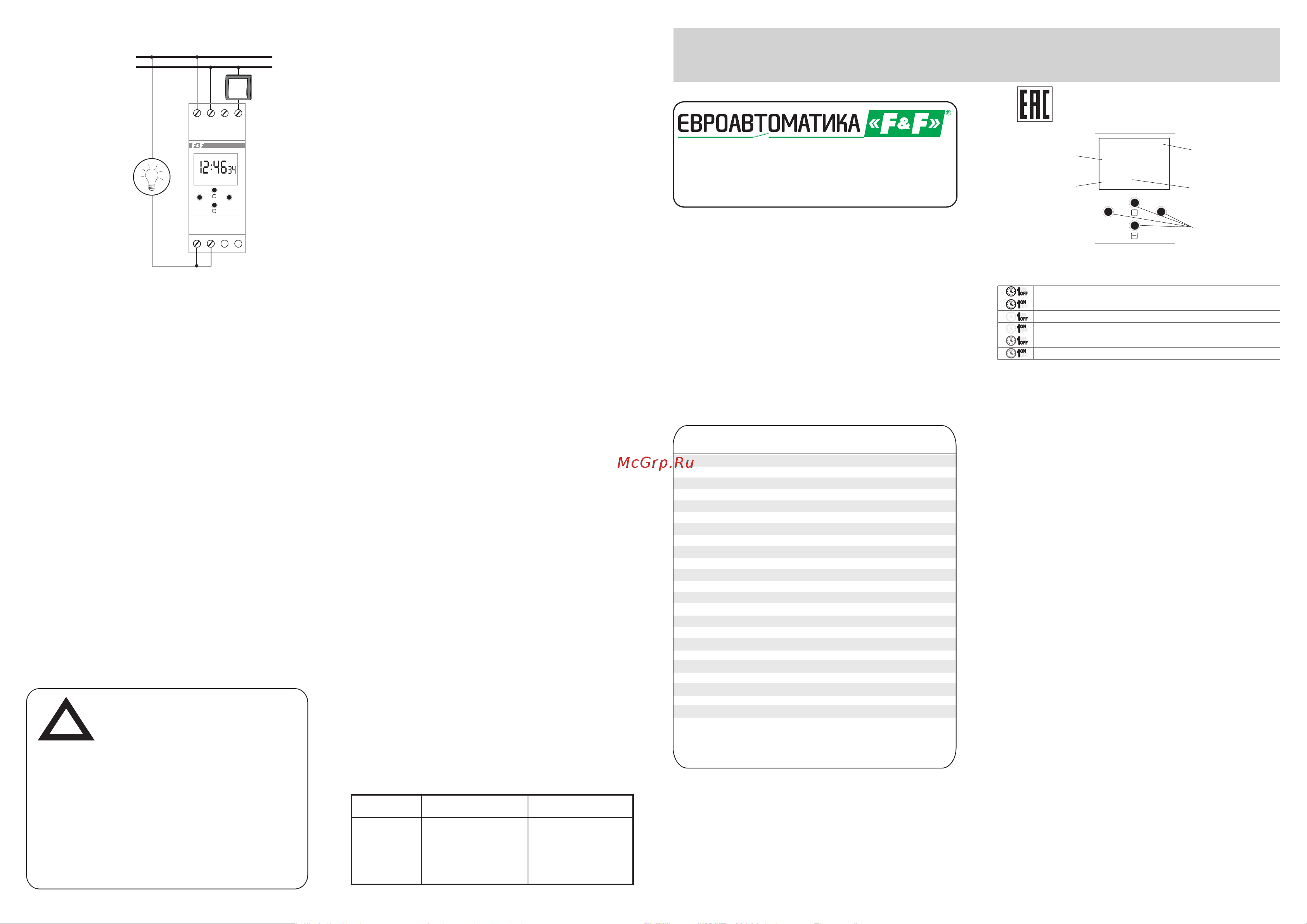

Схема подключения
Реле времени программируемое циклическое................
Руководство по эксплуатации.............. ..............................
Упаковка..............................................................................
1шт
1шт
1шт
Комплект поставки
Свидетельство о приемке
Реле времени программируемое циклическое PCZ-531LED
изготовлено и принято в соответствии с требованиями
ТУ BY 590618749.018-2013, действующей технической
документации и признано годным для эксплуатации.
Транспортировка изделия может осуществляться любым
ви до м з а кр ыт о го т ра н сп о рт а , об е сп е чи ва ю щи м
предохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков. Хранение
изделия должно осуществляться в упаковке производителя в
закрытых помещениях с естественной вентиляцией при
температуре окружающего воздуха от минус 50° до плюс 50°С
и относительной влажности не более 80% при температуре
+25°С.
Условия транспортировки и хранения
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику
Условия реализации и утилизации
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится производитемем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
Перед отправкой на ремонт, изделие должно быть упаковано
в заводскую или другую упаковку, исключающую
механические повреждения.
Обслуживание
Эксплуатация изделия должна осуществляться в соот-
ветствии с требованиями, изложенными в руководстве по
эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте изделие без защиты в местах где
возможно попадания воды или солнечных лучей.
Изделие должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении изделия необходимо следовать схеме
подключения.
Требование безопасности
Штамп ОТК
Дата продажи
Дата выпуска
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность воздуха
0
до 80% при 25 С. Рабочее положение в пространстве -
произвольное. Высота над уровнем моря до 2000м.
Окружающая среда – взрывобезопасная, не содержащая
пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих
металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Условия эксплуатации
Гарантийный срок эксплуатации изделия - 36 месяцев с даты
продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок исчисляется
с даты изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил
эксплуатации и отсутствии механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического характера;
-изделия, имеющие повреждения голографической
наклейки;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не
влияющие на технические характеристики и работу изделия.
Гарантийные обязательства
Драгоценные металлы отсутствуют
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с руководством по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
-8-
PROG
Mo
є
1
ON
OFF
MENU
OK
+
1 2 3 4
5 6 7 8
9÷30 V DC
0V
+
−

Содержание
