4
5
Параметр CAL позволяет самостоятельно
корректировать скорость работы часов в то
время, когда будут замечены отклонения в
точности измерения времени.
8
Параметр utC позволяет установить часовой
пояс, в котором работает изделие. Правильная
настройка параметра необходима, чтобы смена
времени лето <-> зима наступала в нужное
время.
6
Индикатор, информирующий о состоянии
внутренней батареи, используемой для
поддержания работы часов при отсутствии
питания.
7
Info - информация о типе устройства и версии
программного обеспечения.
11
Меню для быстрой очистки параметров
и записей программ.
10
Режим изменение контрастности дисплея
позволяет получить четкое отображение
информации под любым углом обзора.
9
Настройка характеристик яркости.
Режим dSt обеспечивает автоматическую смену
времени при переходе с летнего времени на
зимнее и с зимнего на летнее.
ВНИМАНИЕ!
Функция изменения времени работает
правильно в странах, где переход на летнее
время осуществляется в последнюю субботу
или воскресенье марта и последнюю субботу
или воскресенье октября.
ВНИМАНИЕ!
Чтобы правильно изменить время должен быть
правильно установлен часовой пояс в UTC.
Меню DELTA
ВНИМАНИЕ! Установленное
время показывает, как долго
будет длиться период
осветление-затемнение при
полном изменении яркости
(0% → 100% 100% → 0%).
Уменшение яркости будет
происходить пропорционально
Кнопками +/- установить
необходимое время
осветления/затемнения.
Диапазон установок от 0,0 до
99,9 секунд.
Нажать OK, для подтверждения
и выхода из режима
редактирования.
1
2
3
4
Кнопками +/- выбрать меню
dELta. Нажать ОК, будет
отображено ранее
установленное время
осветления-затемнения.
Меню dSt
Кнопками +/- выбрать меню
dSt.
1
Кнопками +/- выбрать меню
ChAr.
Нажать ОК, для перехода к
редактированию первой точки
характеристики P1. Номер
редактируемого пункта
указывается индикатором дня
на дисплее:
Мо - точка P1, Tu - точка
Р2, We - точка P3, ...
-5-
Настройка характеристик осуществляется следующим образом:
Нажать OK, для подтверждения
введенного значения и
прохода к вводу значения
напряжения, соответствующего
заданной установке.
4
Кнопками +/- устанавливается
значение выходного
напряжения.
Внимание! Установленное
значение должно быть больше,
чем значение предыдущей
точки и меньше, чем значение
следующей точки.
5
1
2
Аналогичным образом
устанавливаются другие
точки характеристики.
6
Кнопками +/-. В первую
очередь устанавливается
уровень яркости .
Внимание! Установленное
значение должно быть больше,
чем значение предыдущей
точки и меньше, чем значение
следующей точки.
3
После установки последней
точки (P7), нажать кнопку ОК
для подтверждения новой
характеристики и изделие
выходит из режима редакт-ния.
7
выходное напряжение
заданный уровень яркости
номинального напряжения питания, а
выше визуально не видно Изделие
позволяет задать семиступенчатую
ха ра ктеристику (P1÷P7)заданного
уровня яркости к напряжению питания
светодиодной лампы. Благодаря этому
возможно изм ен ение диапа зо на
регулирования к реальной характе-
ристике освещения и регулировка в
полном объеме заданного значения.
100%
P1
P5
P2
P3
P4
Menu CHAR
Параметры в меню Char позволяют выровнять характеристики яркости в
зависимости от заданного значения. Типичный светодиодный источник
света характеризуется большой нелинейностью проявляющейся в том,
что эффект затемнения видно, например, в диапазоне 0÷20% от
100%
P6
P7
Нажать MENU. Кнопками +/–
выбрать режим редактирования
программ “ProG”.
Нажать MENU. Кнопками +/–
выбрать режим выбора режима
работы “mode”.
Нажать MENU. Кнопками +/–
выбрать режим удаления
программ “dEL”.
Нажать OK, чтобы войти в
режим редактирования. На
дисплее будет отображена
первая программа.
Кнопками +/- выбрать номер
программы, которую требуется
отредактировать.
ВНИМАНИЕ!
В случае, когда
запрогаммировано большое
количество программ, то
может появиться задержка
(в 2÷3 секунды) пока появится
номер следующей программы.
Кнопками +/- выбрать номер
программы, которую требуется
Удалить.
ВНИМАНИЕ!
В случае, когда
запрогаммировано большое
количество программ, то
может появиться задержка
(в 2÷3 секунды) пока появится
номер следующей программы.
Кнопками +/- установить час
начала программы.
Кнопками +/- установить
минуты начала программы.
Кнопками +/- установить
значение уровня яркости в
процентах. Полное
выключение света
соответствует уровню 0%.
Нажать OK, чтобы подтвердить
выбор часов и перейти к
установке минут начала
программы.
Нажать OK, чтобы подтвердить
выбор минут и перейти к
установке уровня яркости для
данной программы.
Нажать OK, чтобы подтвердить
установки новой программы и
перейти в меню для установки
следующей программы.
6
7
8
9
10
11
ВНИМАНИЕ!
Программы запрограммированные в изделии выполняются
циклически, в последовательности их записи в памяти (главное номер
программы). Если будут запрограммированы две и более программы
на одно и тоже время, выполнена первой будет та, которая имеет
наименьший порядковый номер.
РЕДАКТИРОВАНИЕ ПРОГРАММ
Редактирование позволяет изменять параметры программ, записанных
в памяти изделия.
ВНИМАНИЕ!
Редактируемое значение параметра сигнализируется миганием цифр.
В примере обозначено серым цветом.
3
Следующие шаги - аналогичны, как в случае
добавления новой программы (этапы 4-10).
4
1
2
УДАЛЕНИЕ ПРОГРАММ
Команда dEL позволяет полностью удалить из памяти изделия
выбранную программу.
ВНИМАНИЕ!
В случае необходимости полного удаления всех записанных программ
рекомендуется использовать команду CLEAR -> PROG находящуюся в
меню SYST.
2
Нажать ОК, изделие перейдет в
режим ожидания на
подтверждение удаления
программы. В этом режиме
попеременно отображается
номер программы и ее детали.
3
1
Для удаления выбранной
программы нажать OK и
удерживать до тех пор, пока не
перестанет мигать номер
удаляемой программы и
появиться номер следующей
программы.
4

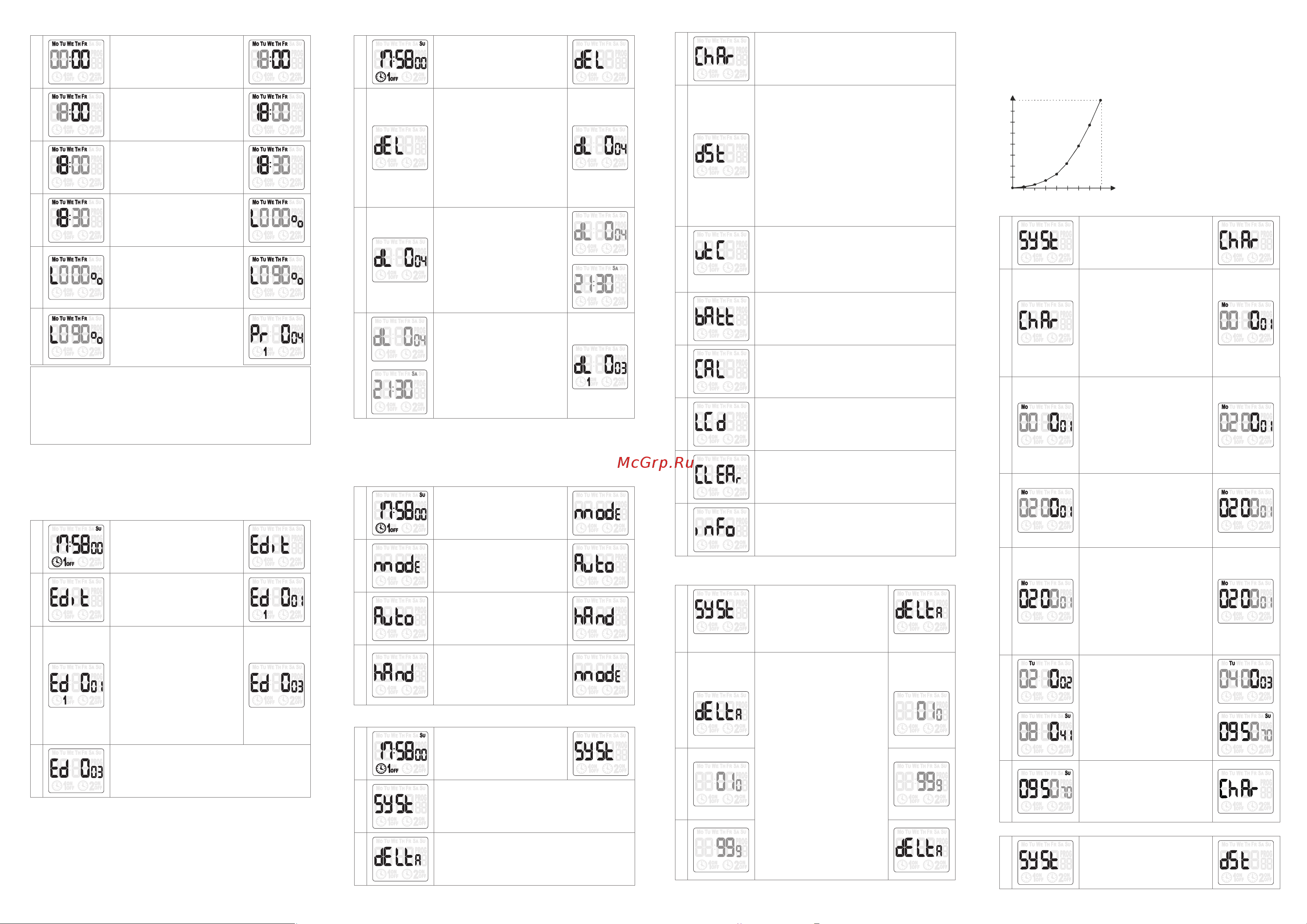

mode - РЕЖИМ РАБОТЫ
Меню mode позволяет выбрать режим работы издел ия.
Автоматический (Аuto), обрабатываются и выполняются действия по
программе или в ручном (hAnd), при котором пользователь
принудительно поддерживает состояние изделия.
Кнопками +/- выбрать
необходимый режим работы.
3
Нажать ОК, для подтверждения
выбора и сохранения в памяти
изделия. Далее откроется
меню mode.
4
1
Нажать ОК, отобразится на
экране текущий режим работы.
2
-4-
СИСТЕМНЫЕ НАСТРОЙКИ
Press the Menu button and then
use the Up or Down buttons to
display the Syst menu.
1
Кнопками +/- выбрать необходимое меню и
подтвердить нажатием кнопки ОК.
Возможен выбор следующих настроек:
2
3
Регулировка времени осветления и затемнения.
Содержание
- Pcz 531led 1
- Внимание 1
- Высота над уровнем моря до 2000м окружающая среда взрывобезопасная не содержащая пыли в количестве нарушающем работу реле а также агрессивных газов и паров в концентрациях разрушающих металлы и изоляцию по устойчивости к перенапряжениям и электромагнитным помехам устройство соответствует гост iec 60730 1 1
- Гарантийный срок эксплуатации изделия 36 месяцев с даты продажи срок службы 10 лет при отсутствии даты продажи гарантийный срок исчисляется с даты изготовления сооо евроавтоматика фиф гарантирует ремонт или замену вышедшего из строя изделия при соблюдении правил эксплуатации и отсутствии механических повреждений в гарантийный ремонт не принимаются изделия предъявленные без паспорта предприятия изделия бывшие в негарантийном ремонте изделия имеющие повреждения механического характера изделия имеющие повреждения голографической наклейки предприятие изготовитель оставляет за собой право вносить конструктивные изменения без уведомления потребителя с целью улучшения качества и не влияющие на технические характеристики и работу изделия 1
- Дата продажи дата выпуска 1
- До 80 при 25 1
- Драгоценные металлы отсутствуют 1
- Изделие следует подключать к однофазной сети согласно существующим нормам электробезопасности правила подключения описаны в данном руководстве работы связанные с установкой подключением и 1
- Изделия реализуются через дилерскую сеть предприятия утилизировать как электронную технику 1
- Индикация режима работа 1
- Климатическое исполнение ухл4 диапазон рабочих температур от 25 50 с относительная влажность воздуха 1
- Описание индикатора и панели управления 1
- При техническом обслуживании изделия необходимо соблюдать правила техники безопасности и технической эксплуатации электроустановок потребителей при обнаружении видимых внешних повреждений корпуса изделия дальнейшая его эксплуатация запрещена гарантийное обслуживание производится производитемем изделия послегарантийное обслуживание изделия выполняется производителем по действующим тарифам перед отправкой на ремонт изделие должно быть упаковано в заводскую или другую упаковку исключающую механические повреждения 1
- Рабочее положение в пространстве произвольное 1
- Регулировкой должны проводиться квалифицированым специалистом после ознакомления с руководством по эксплуатации и функциями устройства перед началом установки следует убедиться в отсутствии напряжения на подключаемых проводах самовольное вскрытие корпуса влечет за собой утрату права на гарантийное обслуживание изделия а также может стать причиной поражения электрическим током изделие должно использоваться по его прямому назначению по вопросам монтажа и работы устройства обращаться в службу технической поддержки 1
- Реле времени программируемое циклическое 1
- Реле времени программируемое циклическое pcz 531led изготовлено и принято в соответствии с требованиями ту by 590618749 18 2013 действующей технической документации и признано годным для эксплуатации 1
- Реле времени программируемое циклическое руководство по эксплуатации упаковка 1
- Страница 1 1
- Транспортировка изделия может осуществляться любым видом закрытого транспорта обеспечивающим предохранение упакованных изделий от механических воздействий и воздействий атмосферных осадков хранение изделия должно осуществляться в упаковке производителя в закрытых помещениях с естественной вентиляцией при температуре окружающего воздуха от минус 50 до плюс 50 с и относительной влажности не более 80 при температуре 25 с 1
- Шт 1шт 1шт 1
- Штамп отк 1
- Эксплуатация изделия должна осуществляться в соот ветствии с требованиями изложенными в руководстве по эксплуатации перед установкой необходимо убедиться в отсутствии внешних повреждений устройства изделие имеющее внешние механические повреждение эксплуатировать запрещено не устанавливайте изделие без защиты в местах где возможно попадания воды или солнечных лучей изделие должно устанавливаться и обслуживаться квалифицированным персоналом при подключении изделия необходимо следовать схеме подключения 1
- Внимание 2
- Вход управления 2
- Ление уровнем 0v 2
- Описание контактов 2
- Описание функций кнопок 2
- Перед подключением изделия к электрической сети в случае его хранения или транспортировки при низких температурах для исключения повреждений вызванных конденсацией влаги необходимо выдержать изделие в теплом помещении не менее 2 х часов 2
- Подключение 2
- Страница 2 2
- Установки 2
- Добавление программ 3
- Редактирование времени 3
- Редактирование даты 3
- Страница 3 3
- Mode режим работы 4
- Редактирование программ 4
- Системные настройки 4
- Страница 4 4
- Удаление программ 4
