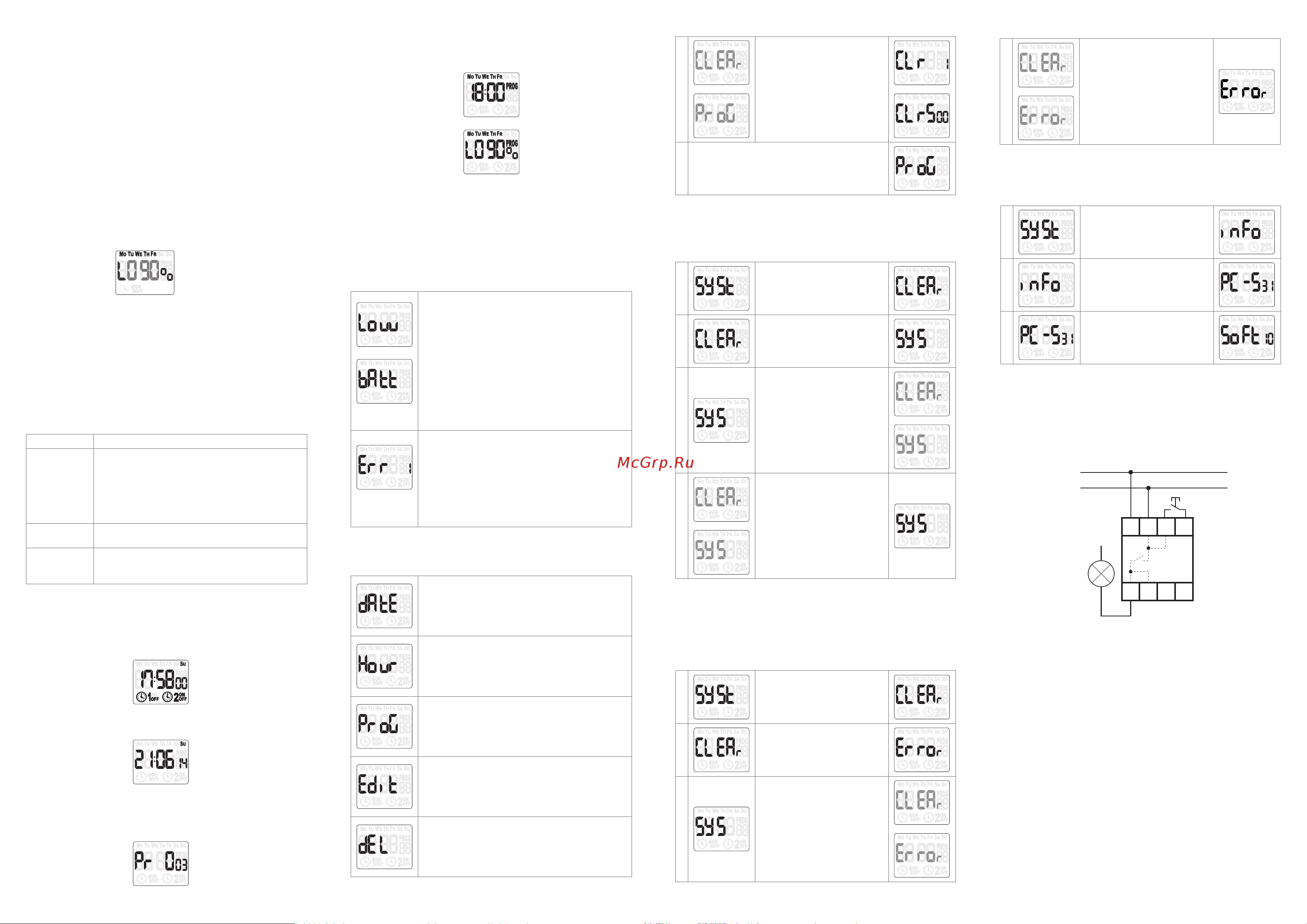

![Евроавтоматика PCZ-531LED [2/4] Установки](/views2/1779410/page2/bg2.png)
Описание функций кнопок
MENU:
- вход в меню программирования.
- возврат в предыдущее меню, выход в основной режим.
OK:
- переход к следующей установке.
- подтверждение установки.
- последовательными нажатиями в режиме ожидания показывает
текущую дату, номера выполняемых программ (если изделие работает
в автоматическом режиме) - переключение между значениями
осуществляется нажатием кнопок +/-.
+ [плюс]:
В режиме редактирования нажатие кнопки увеличивает значение
редактируемого параметра на 1. При длительном нажатии кнопки
значение параметра будет циклически увеличено на 1. В ручном
режиме (кроме редактирования) нажатие кнопки увеличивает уровень
яркости. Установленное значение отображается на дисплее.
- [минус]:
В режиме редактирования нажатие кнопки уменьшает значение
редактируемого параметра на 1. При длительном нажатии кнопки
значение параметра будет циклически уменьшено на 1. В ручном
режиме (кроме редактирования) нажатие кнопки снижает уровень
яркости. Установленное значение отображается на дисплее.
-2-
Рис.2
Настройка уровня яркости
Рис.6
Время начала
программы
Рис.7
Установленный
уровень яркости
Рис.3
Вид индикации
Рис.4
Просмотр текущей даты
Рис.5
Номер выполняемой
программы
Вход управления
Служит для подключения внешней кнопки управления (без фиксации,
переключатель кнопочного типа). Кнопка может быть использована для
дополнительного управления работой реле и управления уровнем
освещения.
Режим работы Описание работы
Кратковременное нажатие кнопки приведет к
отключению света в случае, если он был включен
(уровень яркости >0) или включению на последний
установленный уровень, в случае, если оно было
отключено (уровень яркости = 0). Длительное
нажатие - увеличение/снижение яркости света.
Ручной
Полуавто-
матический
Автоматический
Нажатие кнопки переводит изделие полуавтомати-
ческий режим.
Кратковременное нажатие - изделие возвращается в
автоматический режим. Длительное нажатие -
увеличение/снижение яркости света.
Основной режим работы дисплея - индикация текущего времени, дня
недели, режима работы (автоматический или ручной) и состояния реле
(ON или OFF)
Индикация основного режима представлена на рис. 3
При нажатии в этот момент кнопки OK отобразится текущая дата ( ).Рис.4
Если изделие работает в автоматическом режиме, то в момент, когда на
часах отображается текущая дата, нажатие кнопок „+” или „-”, приведет
к отображению номера выполняемой в данный момент программы
(рис. 5).
При нажатии кнопки OK, во время просмотра номера текущей
программы, отобразятся сведения о программе (рис. 6 и 7).
ВНИМАНИЕ!
Возможна задержка между временем записи новой программы в
изделие и моментом ее выполнения. Максимальное время для этой
задержки составляет две минуты, и за это время может быть неверно
указан номер текущей программы.
ИНФОРМАЦИОННЫЕ СООБЩЕНИЯ
В особых случаях отображение текущего времени и состояния часов
может быть прервано информационными сообщениями:
Сообщение Low batt указывает на низкий уровень
заряда батареи, поддерживающей работу часов при
отключения питания. В этом случае рекомендуется
замена батареи. Низкий уровень заряда не влияет
негативным образом на работу изделия, а в случае
отключения напряжения питания изделия может
привести к сбросу настроек даты и времени.
ВНИМАНИЕ! Все настройки, кроме времени и даты,
записываются в энергонезависимой памяти и не
сбрасываются в случае отключения питания или
низкого уровня заряда батареи.
Сигнал ошибки внутреннего таймера PCZ. Она может
быть вызвана внутренней неисправностью или
ошибкой конфигурации, или может указывать на
повреждение драйвера.
Как удалять сообщения об ошибках описано далее в
руководстве. В случае, если ошибка будет
повторяться обратитесь в службу технической
поддержки.
Установки
Для входа в меню программирования нажать MENU. Меню программи-
рования состоит из следующих пунктов:
Установка даты
Установка текущего времени
Добавление новых программ
Редактирование существующих программ
Удаление программ
ЗАМЕНА БАТАРЕИ
Потребитель может самостоятельно произвести замену батареи.
Тип батареи : CR2032 (lithium).
4
InFo
Здесь отображается информация о типе устройства и версии
программного обеспечения
1
Нажать OK, для отображения
названия изделия.
2
3
4
CLEAr Error
В случае, если будет обнаружена ошибка работы изделия, например,
отображение сообщений, Error, данную ошибку будет возможность
сбросить. Если нет ошибок, данный параметр не будет отображаться.
ВНИМАНИЕ!
В случае, если ошибки будут повторяться, обратитесь в службу
технической поддержки.
1
2
3
Нажать ОК и удерживать до тех
пор, пока на экране не
отобразится CLEAr SYS.
Нажать ОК и удерживать до тех
пор, пока на экране не
отобразится CLEAr Error.
Кнопками +/- выбрать меню
СLEAr.
Кнопками +/- выбрать меню
inFo.
Нажать кнопки +/- для
отображения версии
программного обеспечения.
Нажать ОК, для перехода в
режим CLEAr Error.
Нажать ОК, для перехода в
режим ожидания
подтверждения сброса
ошибок.
Сигнализируется переменным
отображением надписей.
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений вызванных
конденсацией влаги, необходимо выдержать изделие в
теплом помещении не менее 2-х часов.
ВНИМАНИЕ!
Подключение
1. Отключить питание
2. Реле времени закрепить на din-рейке в монтажной коробке.
3. Провода питания подключить согласно схеме.
4. Нагрузку подключить согласно схеме.
5. Установить текущую дату и время.
6. Установить индивидуальную программу включения нагрузки.
-7-
Кнопками +/- выбрать меню
СLEAr.
Нажать ОК, для перехода в
режим CLEAr SYS.
Нажать ОК, для перехода в
режим ожидания
подтверждения сброса
параметров.
Сигнализируется переменным
отображением надписей.
1
2
3
1 напряжение питания 9÷30V DC
2-3 питание 0V
4 кнопка (управление уровнем 0V)
5-6 выход
Out
1
2
3
4
5
6
7
8
Описание контактов
0V
+
-
9÷30V DC
CLEAr SYS - удаляет системные настройки и восстанавливает следующие
значения по умолчанию: режим летнего времени, часового пояса,
режима работы и настройки реле, калибровку, часов, настроек
контрастности.
После завершения удаления на экране
отобразиться CLEAr ProG menu.
5
Нажать ОК и удерживать до тех
пор, пока на экране не
появятся номера последующих
удаляемых программ.
4
