Евроавтоматика PCZ-500 Инструкция по эксплуатации онлайн

Евроавтоматика PCZ-500 Инструкция по эксплуатации онлайн
PCZ-500
PCZ-500
S
E
T
S
ET
2255
2255
Назначение

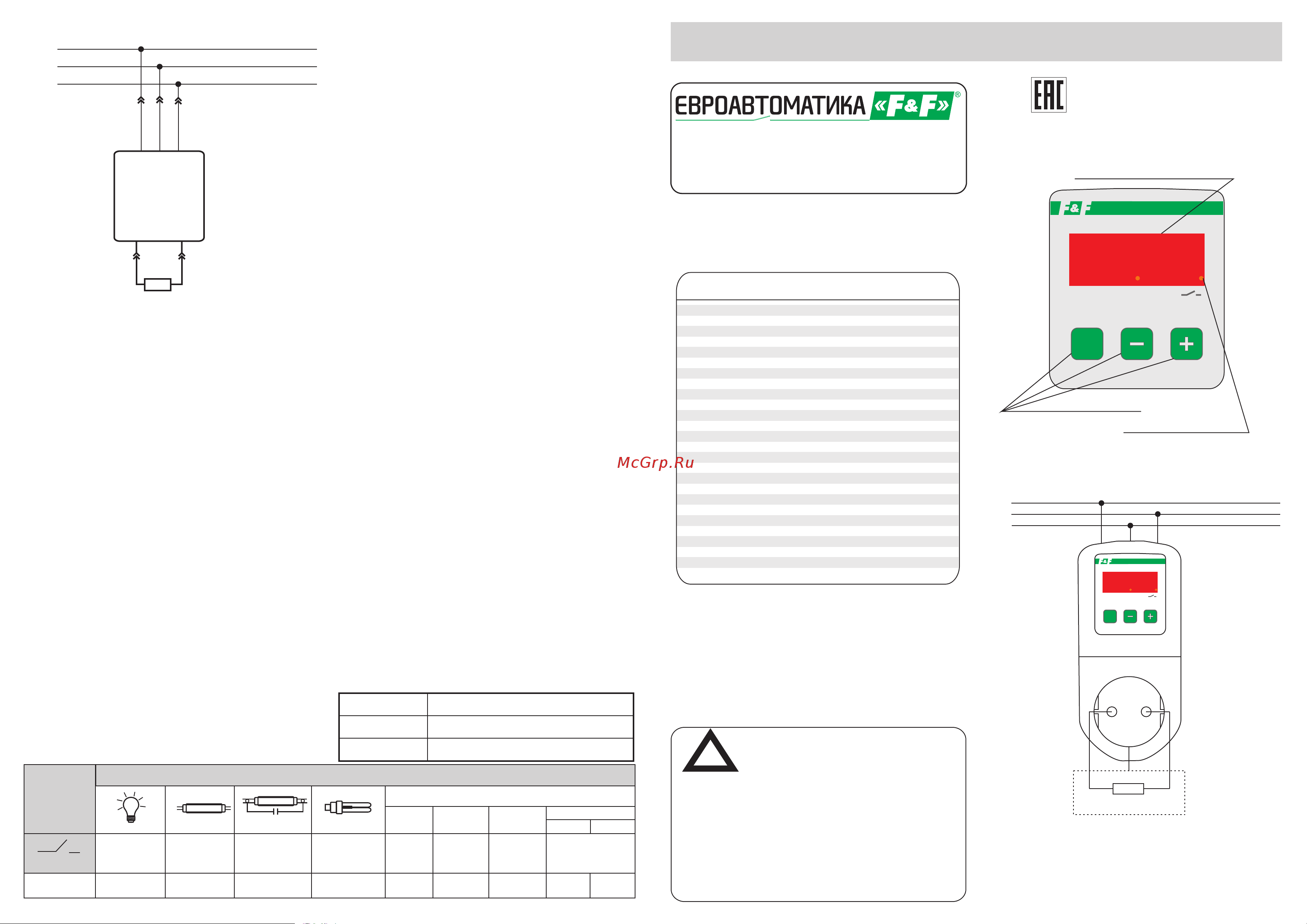

Реле времени программируемое циклическое PCZ-500
Панель управления
Схема подключения
Руководство по эксплуатации
Реле времени PCZ-500 предназначено для автома-
тического включения/отключения потребителей по
установленной программе в определенное время суток.
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с руководством по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Цифровой индикатор
Индикатор
подключенной нагрузки
Микрокнопки
L
N
PE
ТУ BY 590618749.018-2013
RН
1. Индикация текущего времени.
2.Встроенная Li-ионная батарея, поддерживающая работу
программы в течение не менее 2-х лет после отключения
напряжения питания.
3. Многократное повторение программ по суточному и
недельному циклам.
4. Функция реле напряжения.
Функциональные возможности
Схема подключения
PCZ-500
RН
L
PE
N
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Изделия реализуются через дилерск ую сеть
предприятия.
Утилизировать как электронную технику
Условия реализации и утилизации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
0
воздуха до 80% при 25 С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнит-
ным помехам устройство соответствует ГОСТ IEC 60730-1.
Условия эксплуатации
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений
корпуса изделия дальнейшая его эксплуатация
запрещена.
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Обслуживание
Транспортировка изделия может осуществляться
любым видом закрытого транспорта, обеспечивающим
предохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80% при температуре +25°С.
Условия транспортировки и хранения
Эксплуатация изделия должна осуществляться в соот-
ветствии с требованиями, изложенными в руководстве по
эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повре-
ждение, эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где
возможно попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.
Гарантийный срок хранения – 18 месяцев с момента изготовления
изделия.
Гарантийный срок эксплуатации изделия - 36 месяцев с даты
продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок исчисляется с
даты изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации и
отсутствии механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического характера;
-изделия, имеющие повреждения голографической наклейки;
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с
целью улучшения качества и не влияющие на технические
характеристики и работу изделия.
Свидетельство о приемке
Требование безопасности
Гарантийные обязательства
Реле времени программируемое циклическое PCZ-500
изготовлено и принято в соответствии с требованиями
ТУ BY 590618749.018-2013, действующей технической
документации и признано годным для эксплуатации.
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют
Напряжение питания, В/Гц
Максимальный ток контактов реле, А
Контакт:
Точность показаний часов, сек
Погрешность хода часов в течение суток, сек
Количество ячеек памяти
Точность установки времени, мин
Время сохранения заданной программы
(при снятии напряжения питания), год
Диапазон контролируемых напряжений, В:
нижний
верхний
Погрешность измерения не более, %
Задержка отключения, с:
при росте напряжения
при падении напряжения
Время повторного включения, сек-мин
Потребляемая мощность, Вт
Диапазон рабочих температур,°С
Степень защиты
Коммутационная износостойкость, циклов
Степень загрязнения среды
Категория перенапряжения
Габариты (ШхВхГ), мм
Тип корпуса
Масса, г
150...300 / 50
16 AС1 / 250B
1NO (1 нормально открытый)
1
+1
200(100 пар вкл/выкл)
1
минимум 2
150...190
230...280
2
0,5
5
1...9:59
1,5
-25... +50
IР20
5
>10
2
III
60х125х90
переходник для евро-вилки
171
Технические характеристики
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1
АC-15
АC-3
7мкФ
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
Энергосбере-
гающие, лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,35А
750VA
2000W
1000W
750W
500W
0,9kW
16A 16А
24V
230V
4000VA
АC-1
Активная
нагрузка
