Программирование
Данное изделие имеет встроенную функцию реле
напряжения и обеспечивает защиту нагрузки от действия
пониженного и повышенного значения напряжения в сети,
защиту от нестабильности напряжения в сети, по
средствам установки времени автоматического повторного
включения (после восстановления напряжения в сети
устройство поднимает нагрузку, или на момент отключения
она была включена, не сразу, а по истечении времени
автоматического повторного включения ((АПВ)).
Меню: Set→UrEL →Enb
Для включения или отключение реле напряжения
необходимо:
- кратковременно нажать кнопку “SET”, на индикаторе
появиться надпись PrOG, далее 1 секундным удержанием
кнопки “+” или “-” выбрать надпись SEt, подтвердить выбор
нажатием кнопки “SET”, на индикаторе появиться надпись
CLOC, далее 1 секундным удержанием кнопки “+” или “-”
выбрать надпись UrEL, подтвердить выбор нажатием
кнопки “SET”, на индикаторе появиться надпись Enb,
нажимаем снова кнопку “SET”, после чего появится
мигающая надпись «on» либо «оff», в зависимости от
текущего состояния реле напряжения. Удержанием
кнопки “+” или “-” выбрать необходимый параметр:
«on» - функция реле напряжения включена;
«оff» - функция реле напряжения отключена.
Для подтверждения выбора необходимо нажать кнопку
“SET”.
Меню: Prog→Add.
Для записи новой программы включения/отключения
необходимо:
- кратковременно нажать кнопку “SET”, на индикаторе
появиться надпись PrOG, повторно нажать кнопку “SET”,
на индикаторе появиться надпись Add, подтвердить выбор
нажатием кнопки “SET”, далее 1 секундным удержанием
кнопки “+” или “-” выбрать надпись нужный тип программы:
P.on – программа включения;
P.off – программа отключения
Выбор параметра подтверждаем нажатием кнопки
“SET”.
Кратковременное отобразится номер программы, затем
время срабатывания, в формате ЧЧ.ММ. Кнопками “+” или
“-” установить часы, подтвердив их нажатием “SET”, затем
минуты. После подтверждения минут кнопкой “SET”,
устройство предложит выбрать день недели, в которые
программа будет исполнена. Дни недели будут
представлены виде цифр с расположенным справа от них
точками, если точка установлена, то программа в этот день
исполняется, иначе отключена. Включение/отключение
дня недели осуществляется кнопкой “-”, переход между
днями недели кнопкой “+”. Для сохранения программы
нажмите кнопку “SET”.
Меню: ProG→Edit.
Для редактирования записанной в памяти программы
необходимо:
- кратковременно нажать кнопку “SET”, на индикаторе
появиться надпись PrOG, повторно нажать кнопку “SET”,
на индикаторе появиться надпись Add, далее 1 секундным
удержанием кнопки “+” или “-” выбрать надпись Edit и
нажать кнопку “SET”. Далее выбрать тип программы
(P.on/P.off (включение/отключение)), подтвердить кнопкой
“SET”, кнопкой “+” или “-” произвести выбор номера
программы. Подтвердить номер программы кнопкой “SET”,
произвести ее редактирование , аналогично алгоритму
записи новой программы.
Меню: ProG→del.
Для редактирования записанной в памяти программы
необходимо:
- кратковременно нажать кнопку “SET”, на индикаторе
появиться надпись PrOG, повторно нажать кнопку “SET”,
на индикаторе появиться надпись Add, далее 1 секундным
удержанием кнопки “+” или “-” выбрать надпись dEL и
нажать кнопку “SET”. Далее выбрать тип программы
(P.on/P.off (включение/отключение)), подтвердить кнопкой
“SET”, кнопкой “+” или “-” произвести выбор номера
программы, после подтверждения программа будет
удалена, программа следовавшая за ней переместится на
одну позицию вверх.
В случае, если в устройство не записана ни одна
программа включения/отключения при выборе пункта
редактирования либо удаления программ, будет
отображено «----».
В случае, когда требуется включить/отключить реле не
изменяя расписание, предусмотрен режим ручного
управления.
Одновременным нажатием кнопок «+» и «-» войдите в
меню, и, из поочередно повторяющихся выберите
необходимый режим: Auto → Off → Auto → On → Auto →
→ Off →Auto...
Auto - автоматический режим.
Off - реле отключено.
On - реле включено.
В случае перехода из режима on/off в автоматический
режим, изделие сохранит состояние внутреннего реле до
с л е д у ю щ е й а в т о м а т и ч е с к о й п р о г р а м м ы
включения/отключения.
Меню: Set→UrEL →U_Н
Для установки верхнего порога срабатывания
необходимо:
- кратковременно нажать кнопку “SET”, на индикаторе
появиться надпись PrOG, далее 1 секундным удержанием
кнопки “+” или “-” выбрать надпись SEt, подтвердить выбор
нажатием кнопки “SET”, на индикаторе появиться надпись
CLOC, далее 1 секундным удержанием кнопки “+” или “-”
выбрать надпись UrEL, подтвердить выбор нажатием
кнопки “SET”, далее 1 секундным удержанием кнопки “+”
или “-” выбрать надпись U_H, подтвердить выбор
нажатием кнопки “SET”, далее отобразится максимальное
значение – текущий установит верхний допустимый порог
напряжения в сети. Удержанием кнопки “+” или “-”
установить нужное значение, в диапазоне 230-280В.
Для подтверждения выбора необходимо нажать кнопку
“SET”.
Меню: Set→UrEL →t_on.
Для установки времени автоматического повторного
включения:
- кратковременно нажать кнопку “SET”, на индикаторе
появиться надпись PrOG, далее 1 секундным удержанием
кнопки “+” или “-” выбрать надпись SEt, подтвердить выбор
нажатием кнопки “SET”, на индикаторе появиться надпись
CLOC, далее 1 секундным удержанием кнопки “+” или “-”
выбрать надпись UrEL, подтвердить выбор нажатием
кнопки “SET”, далее 1 секундным удержанием кнопки “+”
или “-” выбрать надпись t_on, подтвердить выбор
нажатием кнопки “SET”, после входа отобразится текущее
время АПВ, в формате ММ.СС, кнопками “+” или “-”
установите желаемое значение в минутах, нажат “SET”,
затем значение секунд.
Для подтверждения выбора необходимо нажать кнопку
“SET”.
При напряжении в сети ниже/выше нижнего/верхнего
порога, на индикаторе в режиме ожидания будет
отражено Lo/Hi.
Внимание! Выполнение данной операции удалит все
сохраненные программы и настройки, заменив их
заводскими. Используйте данный режим только в
случае некорректной работы устройства.
Меню: Set→rSt.
Для восстановления параметров по умолчанию
необходимо:
- кратковременно нажать кнопку “SET”, на индикаторе
появиться надпись PrOG, далее 1 секундным удержанием
кнопки “+” или “-” выбрать надпись SEt, подтвердить выбор
нажатием кнопки “SET”, на индикаторе появиться надпись
CLOC, далее 1 секундным удержанием кнопки “+” или “-”
выбрать надпись rSt, подтвердить выбор нажатием кнопки
“SET”, далее кнопкой “+” или “-” выберите пункт “Yes” и
подтвердите выбор кнопкой “SET”. Экран устройства
погаснет на несколько секунд, после чего будут
возвращены настройки по умолчанию.
Меню: Set→UrEL→U_L
Для установки нижнего порога срабатывания
необходимо:
- кратковременно нажать кнопку “SET”, на индикаторе
появиться надпись PrOG, далее 1 секундным удержанием
кнопки “+” или “-” выбрать надпись SEt, подтвердить выбор
нажатием кнопки “SET”, на индикаторе появиться надпись
CLOC, далее 1 секундным удержанием кнопок “+” или “-”
выбрать надпись UrEL, подтвердить выбор нажатием
кнопки “SET”, далее 1 секундным удержанием кнопок “+”
или “-” выбрать надпись U_L, подтвердить выбор
нажатием кнопки “SET”, далее отобразится минимальное
значение – текущий установит нижний допустимый порог
напряжения в сети. Удержанием кнопки “+” или “-”
установить нужное значение, в диапазоне 150-190В.
Для подтверждения выбора необходимо нажать кнопку
“SET”.
Меню: Set→LiGH
Для настройки яркости светодиодного индикатора
необходимо:
- кратковременно нажать кнопку “SET” на индикаторе
появиться надпись PrOG, далее 1 секундным удержанием
кнопки “+” или “-” выбрать надпись SEt, подтвердить выбор
нажатием кнопки “SET”, на индикаторе появиться надпись
CLOC, далее 1 секундным удержанием кнопки “+” или “-”
выбрать надпись LiGH, нажать снова кнопку “SET”,
появится значение текущей яркости индикатора,
удерживая кнопку “+” или “-” установить желаемую
интенсивность свечения в диапазоне от 05 до 99 единиц,
для сохранения выбора нажмите кнопку “SET”.
Меню: Set→CLOС
Для настройки времени и дня недели необходимо:
- кратковременно нажать кнопку “SET” на индикаторе
появиться надпись PrOG, далее 1 секундным удержанием
кнопки “+” или “-” выбрать надпись SEt, подтвердить выбор
нажатием кнопки “SET”, на индикаторе появиться надпись
CLOC, нажать снова “SET” и на индикаторе отобразится
текущее установленное время с двумя первыми
мигающими разрядами (часы), удержанием кнопки «+»
или «-» установить текущее значение часов. Далее
нажатием кнопки «Set» перейти и установить значение
минут. Очередное нажатие кнопки «Set» переводит и
устанавливает значение дня недели (1-понедельник ÷ 7-
воскресение). После установки данных параметров
необходимо сохранить их нажатием “SET”.
Если были установлены значения:
Часы:14
Минуты:27
День недели:4
то по нажатию “SET” будет установлено:
Время 14:27:00
День недели: четверг (4)
Настройка времени и дня недели.
Настройки яркости светодиодного индикатора.
Функция реле напряжения.
Включение и отключение реле напряжения.
Установка нижнего порога срабатывания.
Установка верхнего порога срабатывания.
Установка времени автоматического
повторного включения (АПВ).
Восстановление параметров по умолчанию.
Программирование устройства.
Ручное управление.
Запись новой программы
включения/отключения.
Редактирование программы.
Удаление программы.

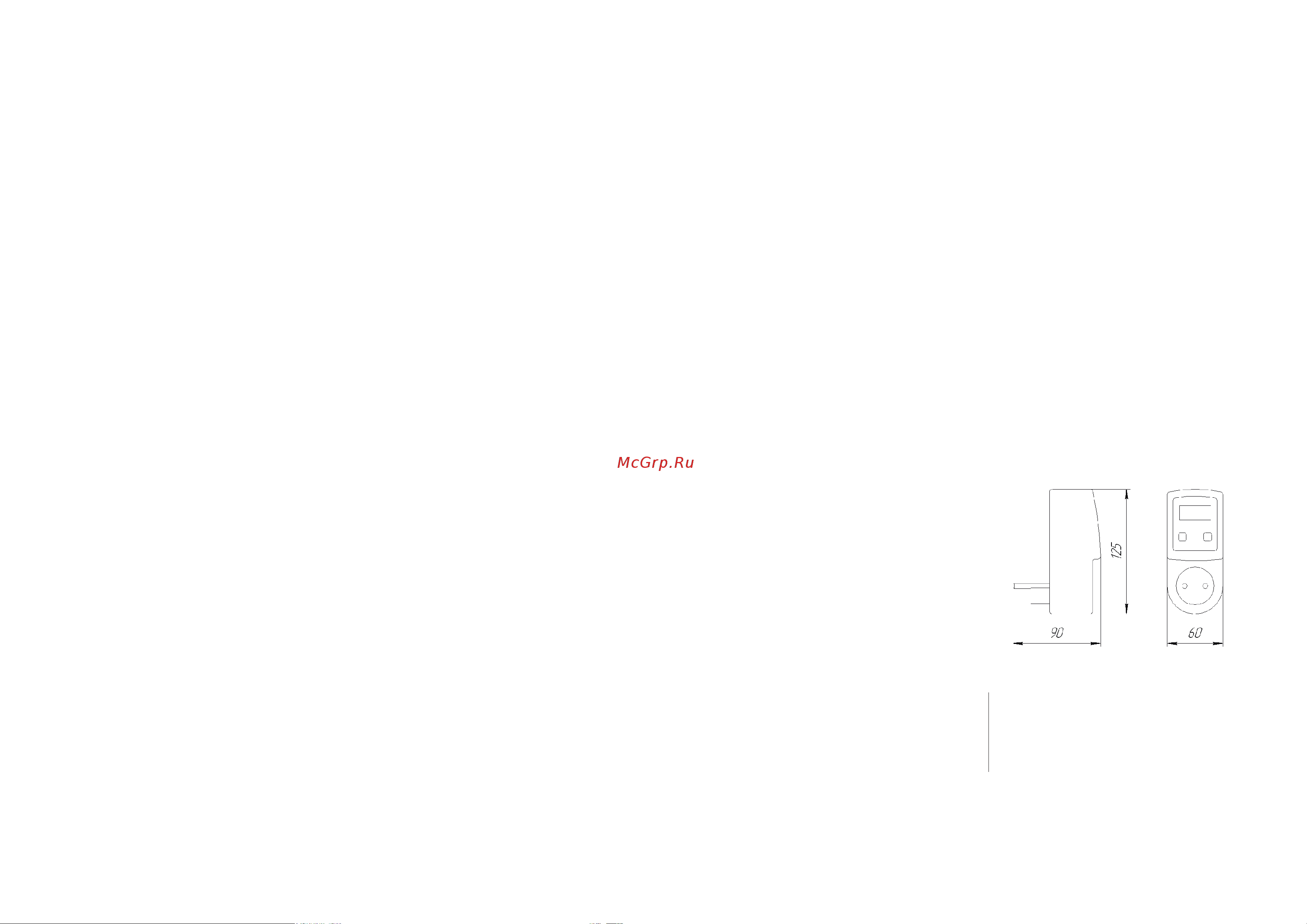

Размеры корпуса
При подключении к сети питания,
если напряжение в пределах нормы,
подключение нагрузки произойдет че-
рез время, равное времени повторно-
го включения (tP = 2сек - 9мин 59сек)
ВНИМАНИЕ!
Перед подключением изделия к электрической сети
(в случае его хранения или транспортировки при
низких температурах), для исключения повреждений
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
