Евроавтоматика PCS-517.1 [2/2] Назначение проводов

Евроавтоматика PCS-517.1 [2/2] Назначение проводов

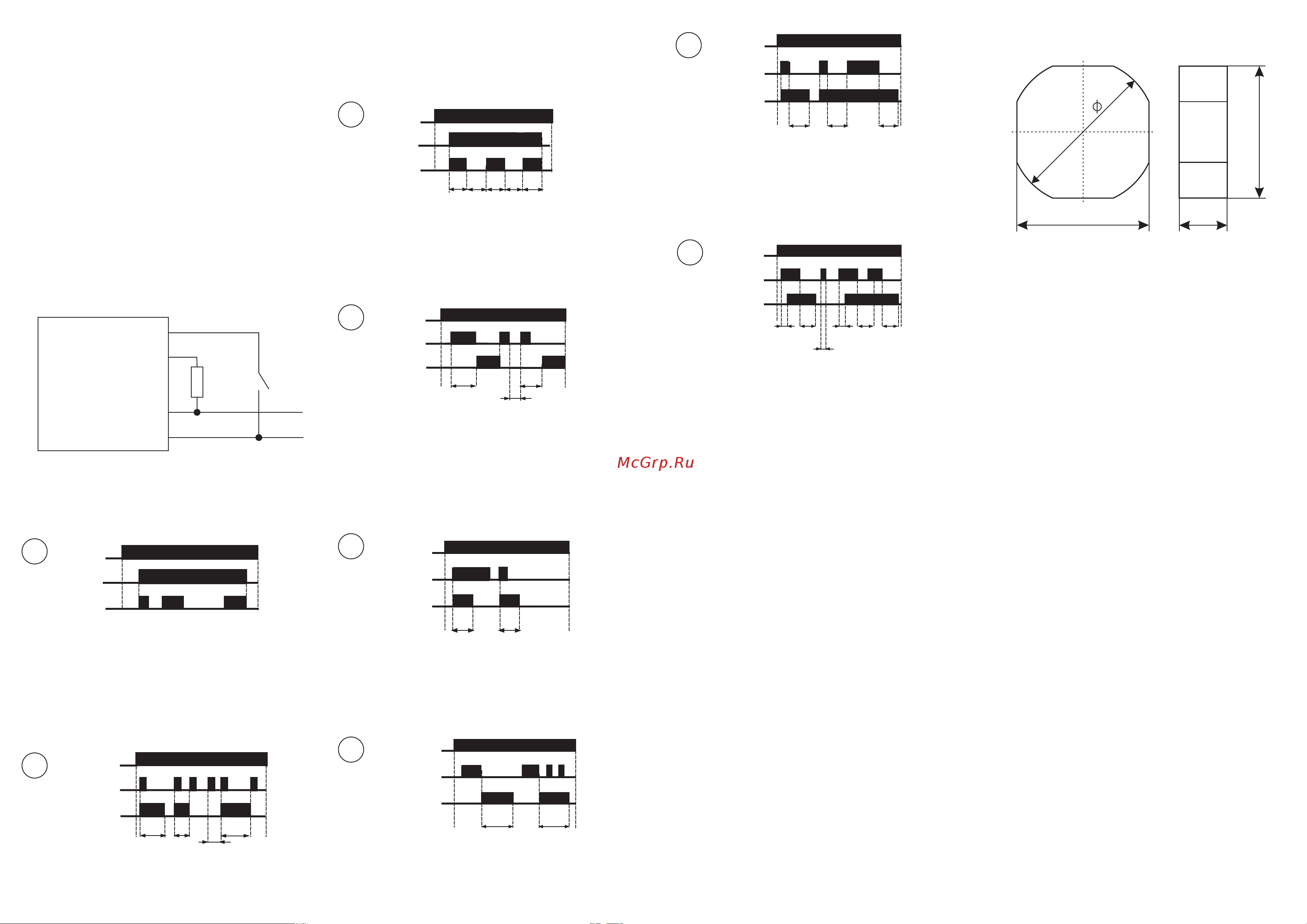

Размеры корпуса
Схема подключения
Синий провод - N(ноль)
Черный провод - RH (подключение нагрузки)
Коричневый провод - L(фаза)
Красный провод - управление(START) через коммутацион-
ное устройство (переключатели, кнопки)
N
L
S
RH
красный
черный
синий
коричневый
Назначение проводов
16
50
50
5
4
Примечание
При включенном питании реле не реагирует на изменение
диапазонов времени и переключения функций работы.
Работа с новым диапазоном времени и функцией начинается
только после отключения и повторного включения
напряжения питания.
При включенном питании реле реагирует только на
изменение плавной регулировки времени.
Диаграммы работы
R
Un
START
А
Функция имитации присутствия.
В момент поступления сигнала START система путем
случайного выбора включает и выключает реле на время
от 20 сек. до 20 мин. Вначале включатся реле. При снятии
сигнала START устройство выключает исполнительное
реле.
В этой функции система не реагирует на установки
времени.
START
Un
R
t
T<t
T>t
t<1s
B
Бистабильное реле с лестничным автоматом.
Одно нажатие кнопки START вызывает включение реле на
установленное время. Очередное нажатие кнопки
START в ходе отсчета времени вызывает выключение
реле. Два импульса START в течении 1 сек. вызывают
повторное включение реле в непрерывный режим.
Очередной импульс выключает реле.
R
Un
t
t t
START
t t
C
Генератор с коэффициентом заполнения 50%,
начинающий работу с подачи напряжения питания. Реле
работает во время подачи напряжения START. При его
снятии работа прекращается.
START
Un
R
t
t
t>0,5s
D
Включение реле сигналом START с задержкой.
В момент, когда реле включено, очередной импульс START
отключает его. Следующий импульс START вызывает
повторный отсчет времени и вызывает повторный отсчет
времени и включение реле. Перерыв между импульсами -
не менее 0,5 сек.
t t
Un
START
R
E
Реле включается на время t при подаче импульса
START.
Un
START
R
t t
F
Реле включается на время t при снятии импульса
START.
Un
START
R
t t t
G
Задержка выключения с возможностью продления.
Фронт импульса START вызывает включение реле, а спад
его начало отсчета времени. Спад импульса START в
ходе отсчета времени вызывает продолжение цикла на
очередное время t.
Un
START
R
t
45s 45s
t t
<45s
H
Задержка включения и задержка выключения.
Если напряжение START подается менее 45 сек., система
игнорирует его; если подача напряжения продолжатся
более 45 сек., то спустя это время реле включается, и
отсчет времени начинается по спаду сигнала START. Если
в ходе отсчета времени поступит очередной импульс
START, то спад этого сигнала вызовет отсчет времени
сначала.Например для вентиляции: Кратковременное
включение освещения не включает вентилятора, вклю-
чение освещения более 45 сек. вызывает его включение.
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений
вызванных конденс ацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
ВНИМАНИЕ!
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику
Условия реализации и утилизации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
0
воздуха до 80% при 25 С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Условия эксплуатации
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Обслуживание
Транспортировка изделия может осуществляться любым
видом закрытого транспорта, обеспечивающим
предохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80% при температуре +25°С.
Условия транспортировки и хранения
Эксплуатация изделия должна осуществляться в соот-
ветствии с требованиями, изложенными в руководстве по
эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.
Требование безопасности
