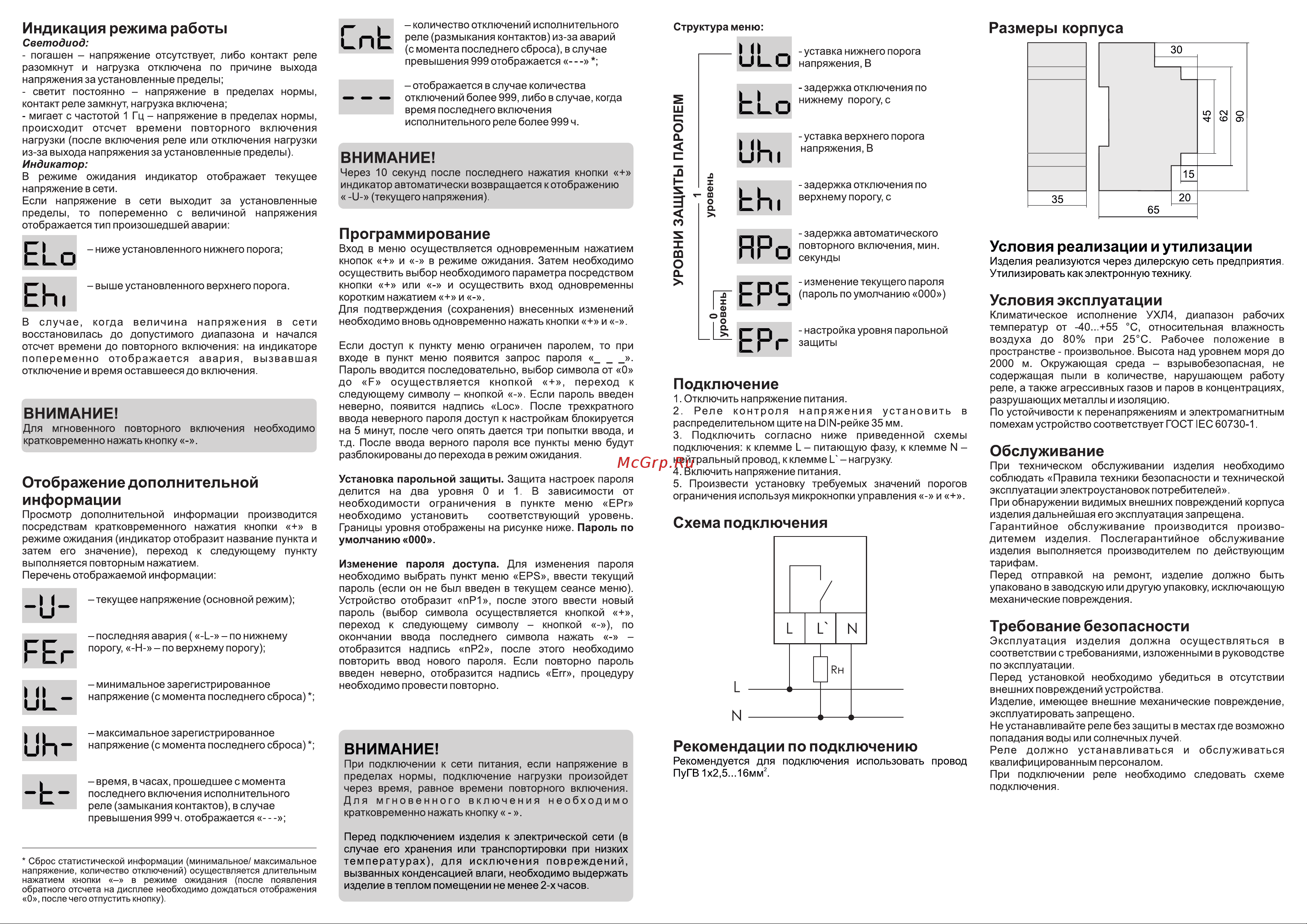

количество отключений исполнительного реле размыкания контактов из за аварий с момента последнего сброса в случае превышения 999 отображается Индикация режима работы Светодиод погашен напряжение отсутствует либо контакт реле разомкнут и нагрузка отключена по причине выхода напряжения за установленные пределы светит постоянно напряжение в пределах нормы контакт реле замкнут нагрузка включена мигает с частотой 1 Гц напряжение в пределах нормы происходит отсчет времени повторного включения нагрузки после включения реле или отключения нагрузки из за выхода напряжения за установленные пределы Индикатор В режиме ожидания индикатор отображает текущее напряжение в сети Если напряжение в сети выходит за установленные пределы то попеременно с величиной напряжения отображается тип произошедшей аварии ниже установленного нижнего порога выше установленного верхнего порога В случае когда величина напряжения в сети восстановилась до допустимого диапазона и начался отсчет времени до повторного включения на индикаторе попеременно отображается авария вызвавшая отключение и время оставшееся до включения ВНИМАНИЕ Для мгновенного повторного включения кратковременно нажать кнопку необходимо Отображение дополнительной информации Просмотр дополнительной информации производится посредствам кратковременного нажатия кнопки в режиме ожидания индикатор отобразит название пункта и затем его значение переход к следующему пункту выполняется повторным нажатием Перечень отображаемой информации текущее напряжение основной режим FEn последняя авария Ь по нижнему порогу Н по верхнему порогу минимальное зарегистрированное напряжение с момента последнего сброса максимальное зарегистрированное напряжение с момента последнего сброса время в часах прошедшее с момента последнего включения исполнительного реле замыкания контактов в случае превышения 999 ч отображается Сброс статистической информации минимальное максимальное напряжение количество отключений осуществляется длительным нажатием кнопки в режиме ожидания после появления обратного отсчета на дисплее необходимо дождаться отображения О после чего отпустить кнопку Размеры корпуса Структура меню отображается в случае количества отключений более 999 либо в случае когда время последнего включения исполнительного реле более 999 ч ВНИМАНИЕ Через 10 секунд после последнего нажатия кнопки индикатор автоматически возвращается к отображению 19 текущего напряжения Программирование Условия реализации и утилизации Вход в меню осуществляется одновременным нажатием кнопок и в режиме ожидания Затем необходимо осуществить выбор необходимого параметра посредством кнопки или и осуществить вход одновременны коротким нажатием и Для подтверждения сохранения внесенных изменений необходимо вновь одновременно нажать кнопки и Если доступ к пункту меню ограничен паролем то при входе в пункт меню появится запрос пароля ____________ Пароль вводится последовательно выбор символа от 0 до F осуществляется кнопкой переход к следующему символу кнопкой Если пароль введен неверно появится надпись Loe После трехкратного ввода неверного пароля доступ к настройкам блокируется на 5 минут после чего опять дается три попытки ввода и т д После ввода верного пароля все пункты меню будут разблокированы до перехода в режим ожидания Защита настроек пароля делится на два уровня 0 и 1 В зависимости от необходимости ограничения в пункте меню ЕРг необходимо установить соответствующий уровень Границы уровня отображены на рисунке ниже Пароль по Установка парольной защиты Изделия реализуются через дилерскую сеть предприятия Утилизировать как электронную технику Условия эксплуатации Подключение 1 Отключить напряжение питания 2 Реле контроля напряжения установить в распределительном щите на СНМ рейке 35 мм 3 Подключить согласно ниже приведенной схемы подключения к клемме I питающую фазу к клемме Ы нейтральный провод к клемме Ь нагрузку 4 Включить напряжение питания 5 Произвести установку требуемых значений порогов ограничения используя микрокнопки управления и Схема подключения умолчанию ООО пароля доступа Для изменения пароля необходимо выбрать пункт меню EPS ввести текущий пароль если он не был введен в текущем сеансе меню Устройство отобразит пР1 после этого ввести новый пароль выбор символа осуществляется кнопкой переход к следующему символу кнопкой по окончании ввода последнего символа нажать отобразится надпись пР2 после этого необходимо повторить ввод нового пароля Если повторно пароль введен неверно отобразится надпись Егг процедуру необходимо провести повторно Изменение ВНИМАНИЕ При подключении к сети питания если напряжение в пределах нормы подключение нагрузки произойдет через время равное времени повторного включения Для мгновенного включения необходимо кратковременно нажать кнопку Перед подключением изделия к электрической сети в случае его хранения или транспортировки при низких температурах для исключения повреждений вызванных конденсацией влаги необходимо выдержать изделие в теплом помещении не менее 2 х часов Климатическое исполнение УХЛ4 диапазон рабочих температур от 40 55 С относительная влажность воздуха до 80 при 25 С Рабочее положение в пространстве произвольное Высота над уровнем моря до 2000 м Окружающая среда взрывобезопасная не содержащая пыли в количестве нарушающем работу реле а также агрессивных газов и паров в концентрациях разрушающих металлы и изоляцию По устойчивости к перенапряжениям и электромагнитным помехам устройство соответствует ГОСТ IEC 60730 1 Обслуживание При техническом обслуживании изделия необходимо соблюдать Правила техники безопасности и технической эксплуатации электроустановок потребителей При обнаружении видимых внешних повреждений корпуса изделия дальнейшая его эксплуатация запрещена Гарантийное обслуживание производится производитемем изделия Послегарантийное обслуживание изделия выполняется производителем по действующим тарифам Перед отправкой на ремонт изделие должно быть упаковано в заводскую или другую упаковку исключающую механические повреждения Требование безопасности Рекомендации по подключению Рекомендуется для ПуГВ 1x2 5 16мм2 подключения использовать провод Эксплуатация изделия должна осуществляться в соответствии с требованиями изложенными в руководстве по эксплуатации Перед установкой необходимо убедиться в отсутствии внешних повреждений устройства Изделие имеющее внешние механические повреждение эксплуатировать запрещено Не устанавливайте реле без защиты в местах где возможно попадания воды или солнечных лучей Реле должно устанавливаться и обслуживаться квалифицированным персоналом При подключении реле необходимо следовать схеме подключения
