Рóссêий 8
(3-2) Снимите деêоративные платы (левóю и
правóю).
• После снятия êрепежных болтов
деêоративных плат (по одномó на
êаждой), потяните платы на себя (в
направлении стрелêи) и снимите их.
(См. Pис. 3)
• Извлеêите вспомоãательные
принадлежности.
(3-3) Снимите подвесные êронштейны.
• Ослабьте два болта (M8), использóемые для êрепежа подвесных êронштейнов на êаждой из
сторон (4 позиции слева и справа), на 10 мм. (См. Pис. 4,5)
• После снятия êрепежных болтов (M5) для подвесных êронштейнов на задней стороне,
потяните за болты назад (в направлении стрелêи) и снимите их. (См. Pис. 5)
(4) Установите подвесные болты. (Пользóйтесь подвесными болтами размером W3/8 или
M8-M10.)
• Заранее отреãóлирóйте зазор подвесных болтов от потолêа. (См. Pис. 6)
ПРИМЕЧАНИЕ
• Для óêрепления потолêа в расчете на выдерживание веса блоêа пользóйтесь встраиваемым в
отверстие анêером для имеющихся потолêов и óтапливаемой вставêой, óтапливаемым анêером
или дрóãими приобретаемыми на месте деталями для новых потолêов. До продолжения работ
отêорреêтирóйте зазор от потолêа.
Все óêазанные выше êомпоненты приобретаются на месте.

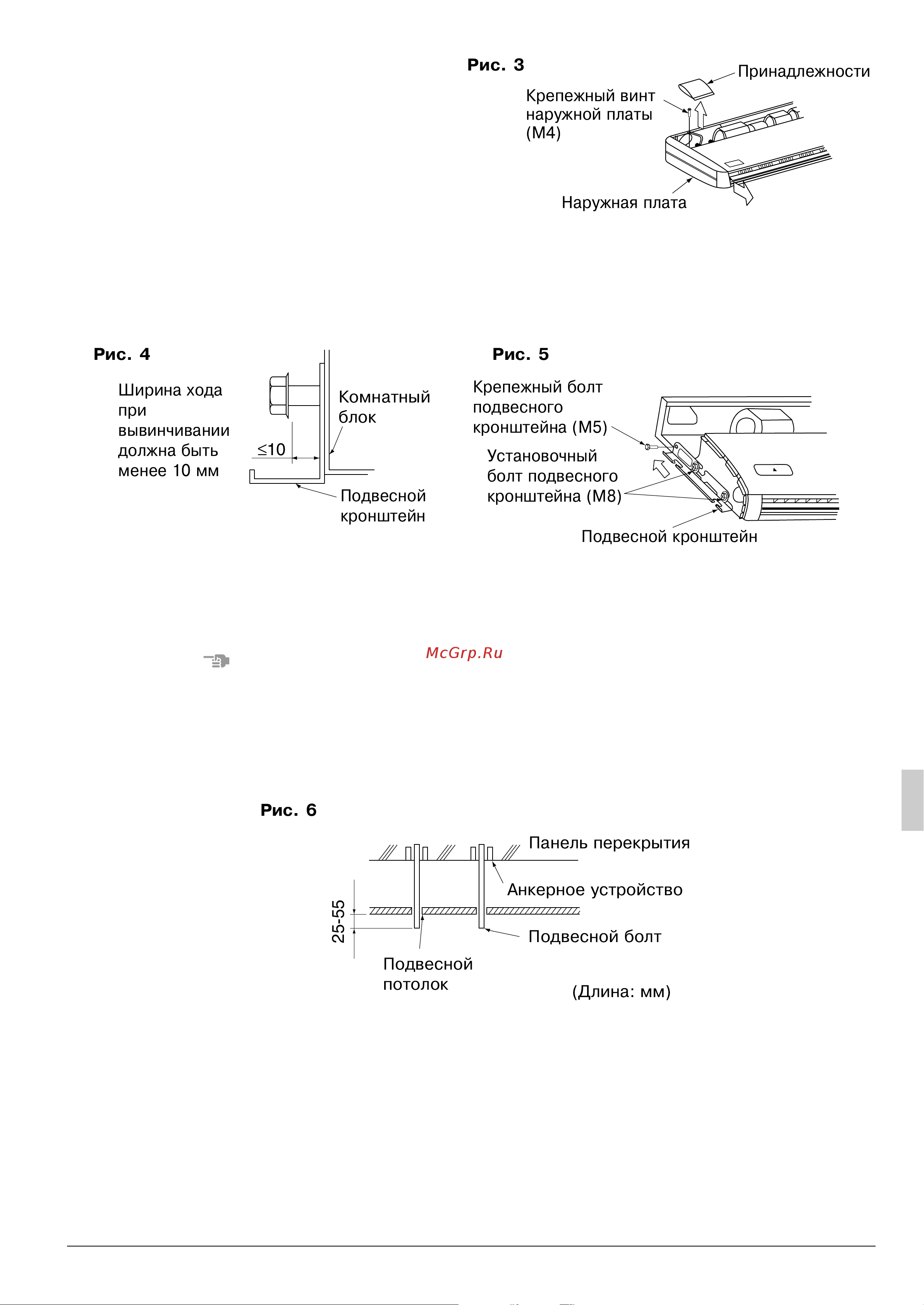

Pис. 3
≤10
Pис. 4 Pис. 5
25-55
Pис. 6
09_RU_3PN06588-3E.fm Page 8 Tuesday, June 27, 2006 8:14 PM
