21 Рóссêий
Меры предосторожности в отношении проводêи источниêа питания

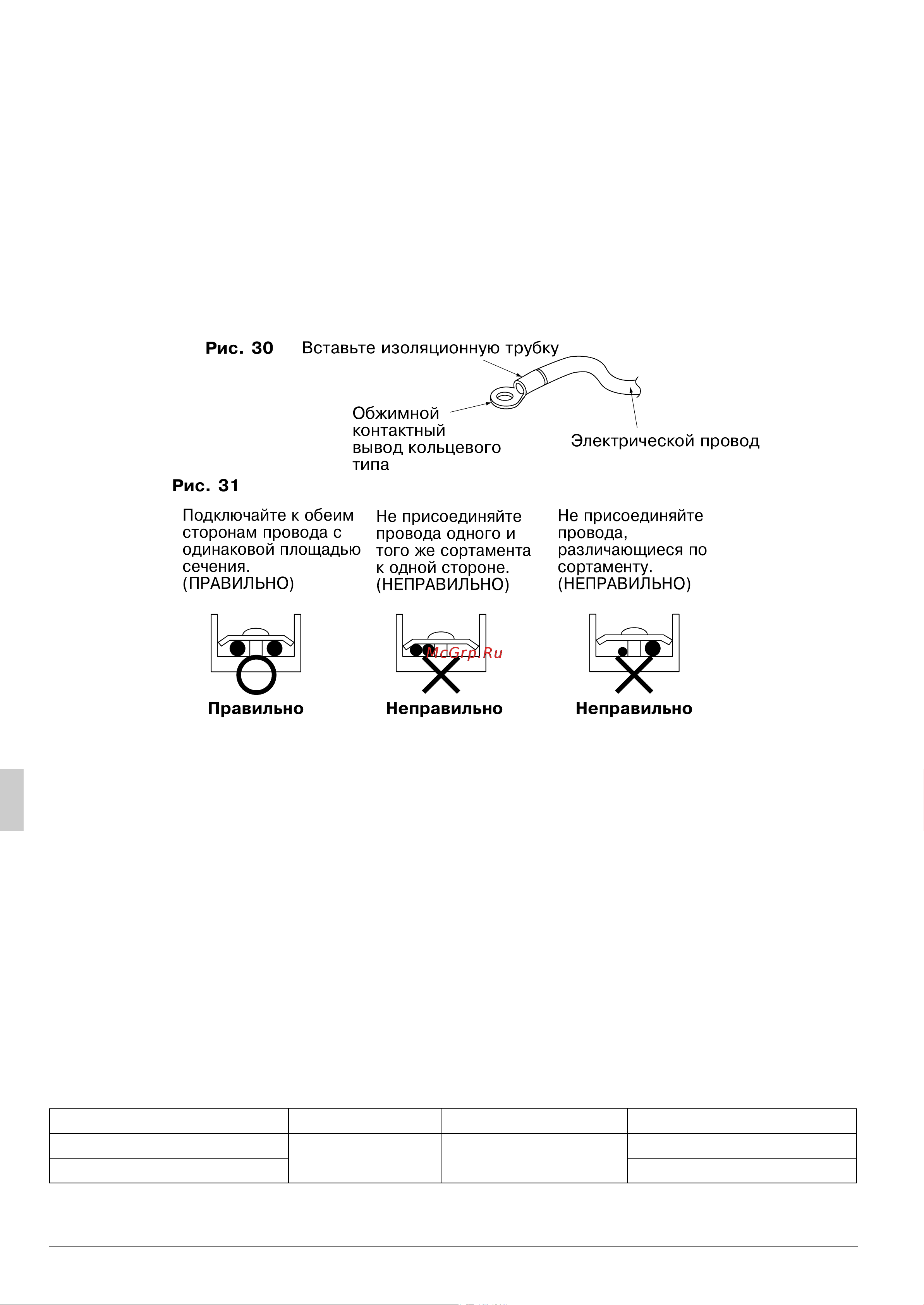

Для подêлючения ê êлеммной êолодêе источниêа питания использóются êрóãлые штыри для
обжимных соединений.
Если по êаêой-либо причине это не представляется возможным, следóйте приведенным далее
инстрóêциям. (См. Pис. 30)
• Не присоединяйте ê одной и той же êлемме источниêа питания провода, различающиеся по
сортаментó. (Неплотные соединения моãóт привести ê переãревó.) (См. Pис. 31)
• При подêлючении проводов одноãо и тоãо же сортамента присоединяйте их óêазанным
образом. (См. Pис. 31)
• При выполнении проводêи следите за правильностью выбора проводов, надежностью
соединений и за фиêсацией проводов таêим образом, чтобы на êонтаêтные выводы не
воздействовали ниêаêие внешние óсилия.
10. ЗАДАНИИ ПАРАМЕТРОВ НА МЕСТЕ ЭКСПЛУАТАЦИИ
(1) Убедитесь в том, что êрышêи блоêа óправления заêрыты на êомнатном и нарóжном
блоêах.
(2) Задание параметров на месте эêсплóатации следóет осóществлять с пóльта
дистанционноãо óправления и в соответствии с óсловиями монтажа.
• Для задания параметров можно изменять положение переêлючателей “Номер Режима”, “Номер
ПЕРВОГО КОДА” и “Номер ВТОРОГО КОДА”.
• В “Задании параметров на месте эêсплóатации”, прилаãаемом ê блоêó дистанционноãо
óправления, óêазаны очередность задания параметров и метод эêсплóатации.
10-1 Задание высоты потолêа
• Выберите Номер ВТОРОГО КОДА, соответствóющий высоте потолêа из “Таблицa 4”.
(для потолêов высотой менее 2,7 м Номер ВТОРОГО КОДА óстанавливается на предприятии-
изãотовителе равным “01”.)
Таблица 4
Высота потолêа (м) Номер Режима
Номер ПЕРВОГО КОДА Номер ВТОРОГО КОДА
Менее 2,7 м
13 (23) 0
01
2,7- 3,5 02
Pис. 30
!"#$%
&
"$# '
"%($
#
Ïðàâèëüíî Íåïðàâèëüíî Íåïðàâèëüíî
Pис. 31
09_RU_3PN06588-3E.fm Page 21 Tuesday, June 27, 2006 8:14 PM
