Рóссêий 24
10-7 Управление с помощью двóх óдаленных êонтроллеров (Управление одним
êомнатным блоêом посредством 2 óдаленных êонтроллеров)
• При использовании двóх óдаленных êонтроллеров следóет перевести один из них в
“ОСНОВНОЙ” режим , а дрóãой в режим “СУББЛОК”.
ПЕРЕКЛЮЧЕНИЕ ОСНОВНОЙ/СУББЛОК

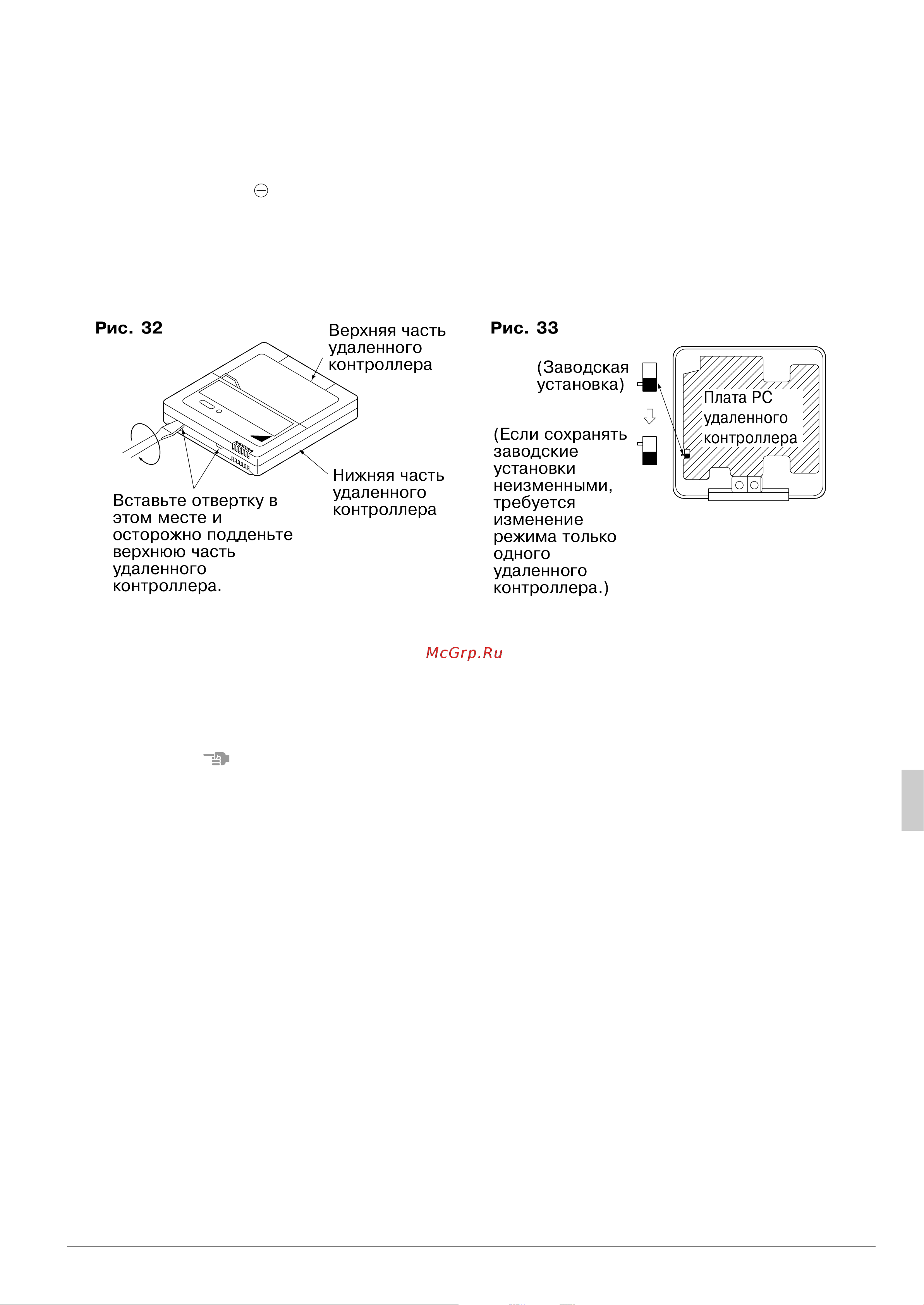

(1) Вставьте отвертêó в полость междó верхней и нижней частями óдаленноãо êонтроллера и,
воздействóя с двóх сторон, осторожно снимите верхнюю часть. (Плата PC óдаленноãо
êонтроллера присоединяется ê верней части óдаленноãо êонтроллера.) (См. Pис. 32)
(2) Переведите переêлючатель смены режима основной/сóбблоê на одной из плат PC
óдаленноãо êонтроллера в положение “S”. (Переêлючатель дрóãоãо óдаленноãо êонтроллера
оставьте в положении “M”.) (См. Pис. 33)
Метод элеêтричесêой проводêи
(См. “9.
РАБОТА С ЭЛЕКТРИЧЕСКОЙ ПРОВОДКОЙ
” на стр. 18.)
(3) Снимите êрышêó распределительной êоробêи
(4) Присоедините блоê дистанционноãо óправления 2 ê êонцевомó блоêó дистанционноãо
óправления (P
1
P
2
) в распределительной êоробêе. (Независимо от полярности.) (См.
Pис. 26 на стр. 18 и Таблицa 3 на стр. 19)
ПРИМЕЧАНИЕ
При êомбинации множественной êонфиãóрации с одновременной работой подêлючайте проводêó
тольêо ê ãлавномó блоêó.
11. ТЕСТОВАЯ ОПЕРАЦИЯ
(1)
Убедитесь в том, что êрышêи блоêа óправления заêрыты на êомнатном и нарóжном блоêах.
(2) См. раздел “ПО СЛЕДУЮЩИМ ПОЗИЦИЯМ ТРЕБУЕТСЯ ОСОБОЕ ВНИМАНИЕ В
ПРОЦЕССЕ МОНТАЖА И КОНТРОЛЬ ПО ЕГО ОКОНЧАНИИ” на стр. 5.
• По оêончании монтажа трóбопровода для хладаãента, дренажноãо трóбопровода и
элеêтричесêой проводêи выполните проверêó работы, требóемóю для защиты блоêа.
S
M
S
S
M
Pис. 32 Pис. 33
09_RU_3PN06588-3E.fm Page 24 Tuesday, June 27, 2006 8:14 PM
