Рóссêий 18
ПРИМЕЧАНИЕ
1. Вся проводêа цепи передачи, за исêлючением проводов óдаленноãо êонтроллера,
поляризована, и должна соответствовать обозначению на êлеммах.
2. В системе с ãрóпповым óправлением выполняйте проводêó óдаленноãо êонтроллера ê
ãлавномó блоêó при подêлючении ê системе с одновременной работой. (проводêа ê
подчиненномó блоêó не требóется)
3. В êачестве óдаленноãо êонтроллера системы с ãрóпповым óправлением выбирайте
êонтроллер, соответствóющий êомнатномó блоêó с наиболее значимыми фóнêциями
(например, с присоединенной переêидной задвижêой).
4. При óправлении системой с одновременной работой с помощью 2 óдаленных êонтроллеров,
подêлючайте ее ê ãлавномó блоêó. (проводêа ê подчиненномó блоêó не требóется)
9. РАБОТА С ЭЛЕКТРИЧЕСКОЙ ПРОВОДКОЙ
• Все поставляемые на местном óровне детали и материалы и выполняемые элеêтричесêие
работы должны соответствовать местномó заêонодательствó.
• Использóйте тольêо медные провода.
• При выполнении элеêтричесêоãо монтажа см. таêже раздел “8. ПРИМЕР ЭЛЕКТРИЧЕСКОЙ
ПРОВОДКИ” на стр. 17 из êомплеêта поставêи основноãо блоêа.
• Элеêтричесêий монтаж пóльта дистанционноãо óправления подробно рассматривается в
рóêоводстве по монтажó, прилаãаемом ê пóльтó дистанционноãо óправления.
• Выполнение любых работ по элеêтричесêомó имонтажó следóет доверять тольêо элеêтриêó с
соответствóющим допóсêом.
• Необходимо óстанавливать выêлючатель, обеспечивающий отêлючение питания от всей
системы.
• Сортамент элеêтричесêих проводов источниêа питания, подêлючаемых ê нарóжномó блоêó,
пропóсêная способность выêлючателя и переêлючателя и инстрóêции по элеêтричесêомó
монтажó приведены в рóêоводстве по монтажó, прилаãаемом ê нарóжномó блоêó.
• Кондиционер необходимо заземлять.
P1 P2 P1 P2
123
P1 P2
123
!
"
# !
P1 P2
123 123 123
P1 P2
P1 P2 P1 P2
123 123 123
! ! !

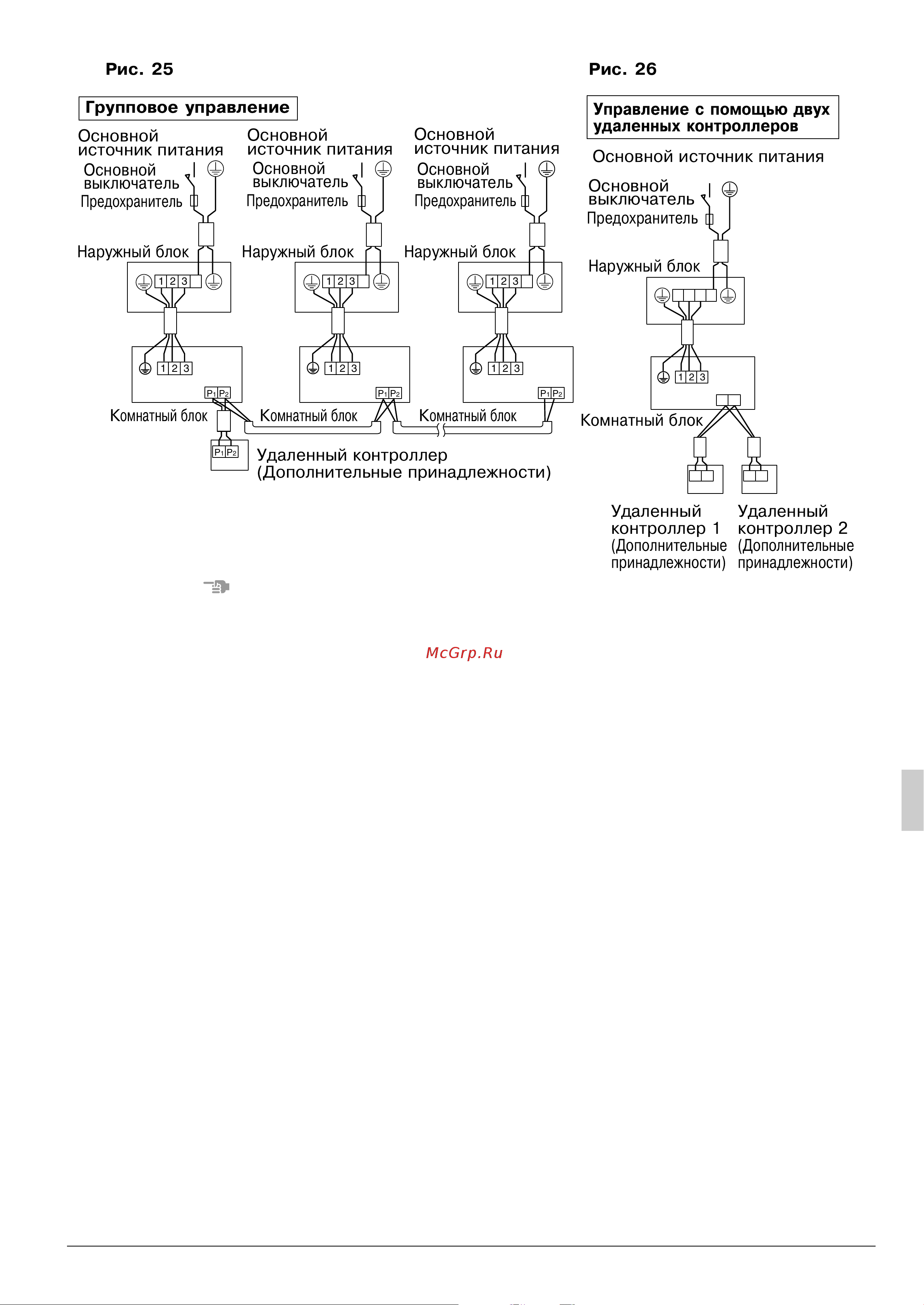

Pис. 25 Pис. 26
