15 Рóссêий
•
При подêлючении трóбопровода слева, переместите резиновóю пробêó и изоляцию, êоторые приêреплены ê
соединительномó отверстию дренажноãо трóбопровода на левой стороне êомнатноãо блоêа, ê
соединительномó отверстию дренажноãо трóбопровода на правой стороне.
При выполнении данной операции вставьте резиновóю пробêó êаê можно дальше во избежание óтечêи воды.
•
Убедитесь в том, что диаметр трóбы таêой же, или больше, чем диаметр разветвительноãо
êомплеêта. (винилхлоридный трóбопровод, номинальный диаметр 20 мм, нарóжный диаметр 26 мм)
• Убедитесь в том, что трóбопровод является êоротêим, что ãрадиент еãо наêлона не менее 1/100,
и в нем не образóются воздóшные пробêи. (См. Pис. 19)
ПРЕДОСТЕРЕЖЕНИЕ
Вода, собирающаяся в дренажном трóбопроводе, может привести ê заêóпориванию дренажа.
•
Использóйте дренажный шланã (1) и зажим (2) тольêо из êомплеêта поставêи.
Таêже полностью вставьте дренажный шланã в дренажное ãнездо и êрепêо затяните сêобó на óчастêе
соприêосновения с серой лентой на вставленном êонце дренажноãо шланãа.
(См. Pис. 20)
Затяãивайте болты на сêобе до тех пор, поêа не останется 4 мм. (Обратите внимание на
направление êрепления, чтобы сêоба не соприêасалась с всасывающей решетêой.)
(См. Pис. 21)

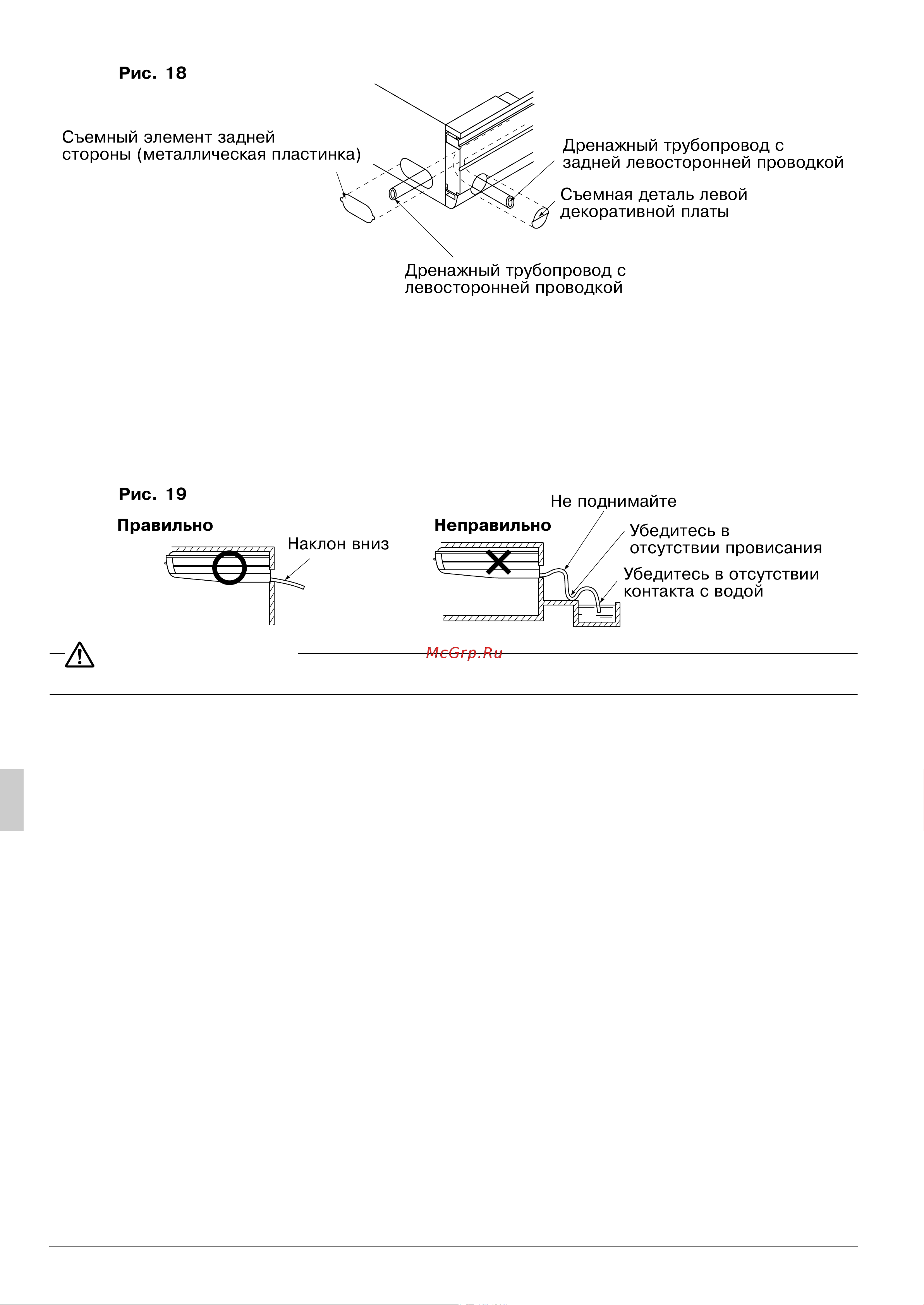

Pис. 18
Ïðàâèëüíî
Íåïðàâèëüíî
Pис. 19
09_RU_3PN06588-3E.fm Page 15 Tuesday, June 27, 2006 8:14 PM
