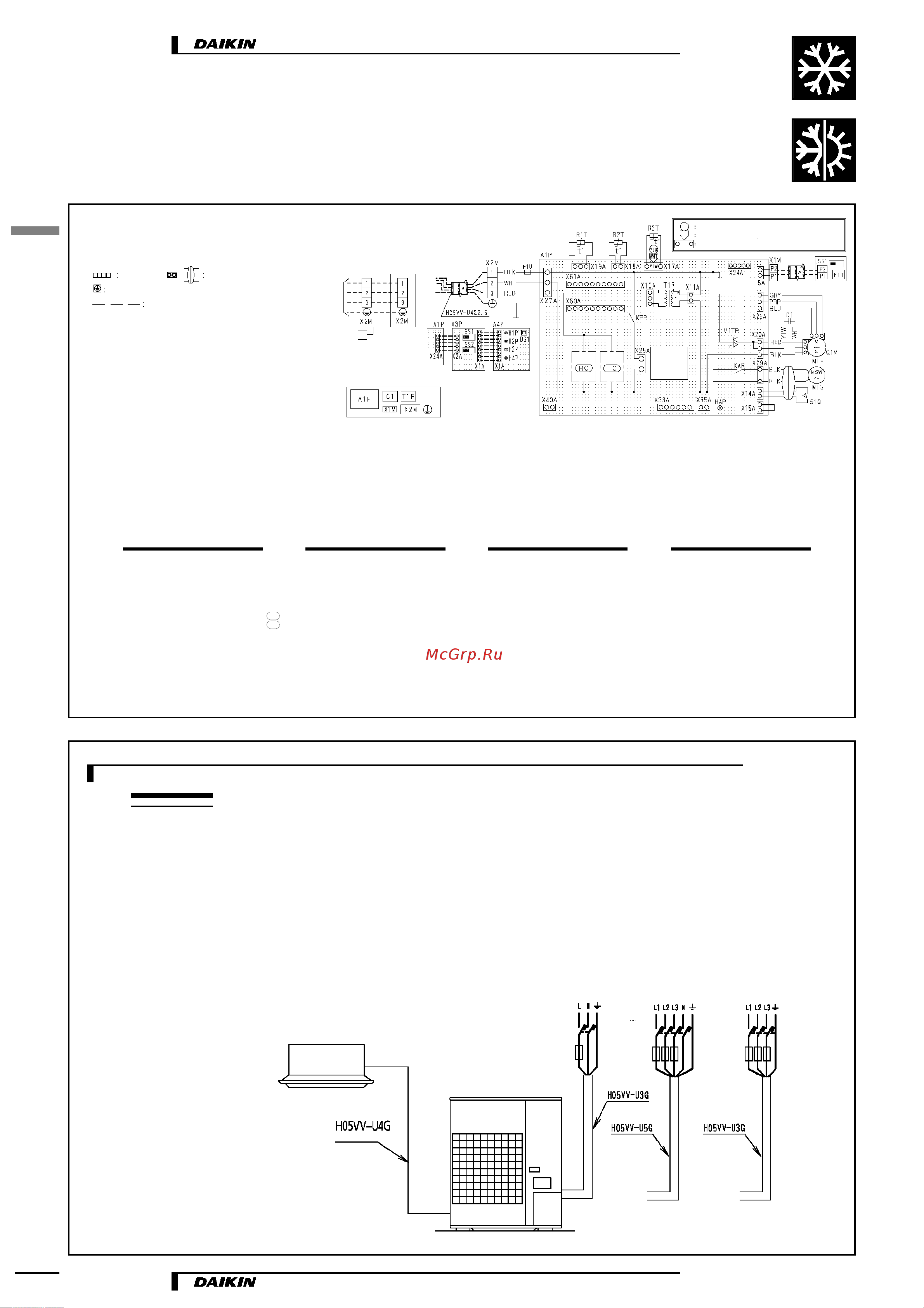

Daikin FHQ125BUV1B [10/25] Электрические схемы

5

• Инверторный подпотолочный блок • R410A • FHQ35125BUV1B

• Серия SPLIT – Sky Air • Внутренние блоки

10

FHQ3560BU

3D037842C

4D010992A

5 Электрические схемы

4. Х24А подключается при использовании комплекта

инфракрасного пульта дистанционного управления.

5. Модель используемого инфракрасного пульта

дистанционного управления зависит от комбинации

блоков в системе. Перед подключением проверьте

соответствие модели, используя техническую

документацию, каталоги и т.д.

6. При установке дренажного насоса (М1Р) снять разъем

Х15А и проложить дополнительную электропроводку для

поплавкового переключателя и дренажного насоса.

4 В том, что касается деталей, см. схемы электропроводки.

5 В целях обеспечения безопасности установите автомат защиты и предохранители.

6 Вся электропроводка по месту и ее компоненты должны быть выполнены лицензированным специалистомэлектриком.

7 Все оборудование должно быть заземлено согласно действующим местным и государственным техническим нормам.

8 Приведенная схема отражает лишь общий принцип подключения системы к электросети и не включает в себя все детали конкретной электрической

9 Запрещается делать общий подвод электропитания с другим оборудованием.
