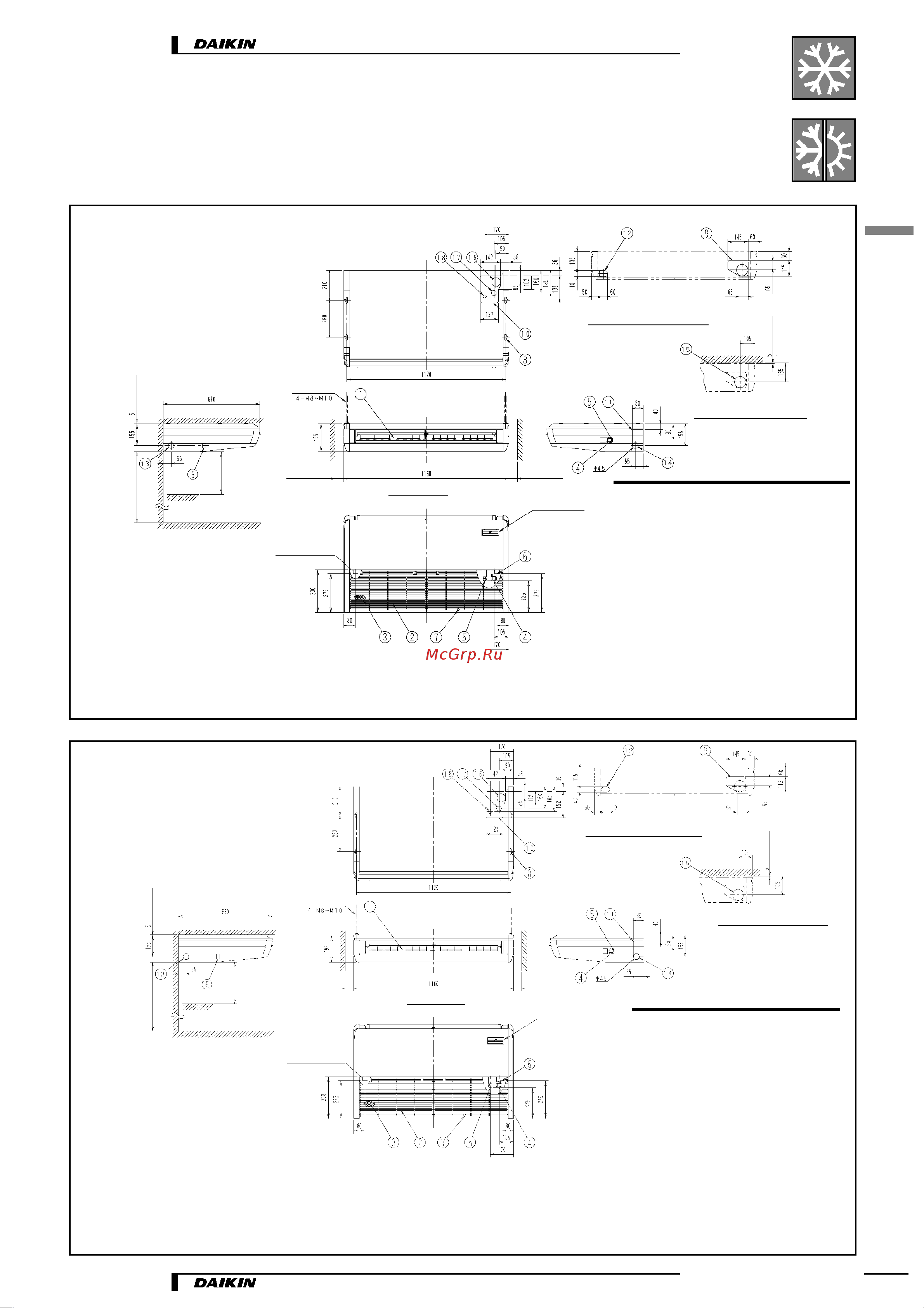

Daikin FHQ125BUV1B [7/25] Габаритные и установочные чертежи

• Инверторный подпотолочный блок • R410A • FHQ35125BUV1B

• Серия SPLIT – Sky Air • Внутренние блоки

FHQ60BU

3D037994

(Положение для подвешивания)

Подсоединение дренажа

VP20

не менее 30

Вид спереди

Фирменная табличка

(Для подсоединения

трубопровода слева)

Расположение надрубленного отверстия

для подвода труб сзади

Для монтажа по высоте

780 требуемое пространство от пола не менее 2500

(Требуемое пространство)

1 Воздухораспределительная решетка

2 Всасывающая решетка

3 Воздушный фильтр

4 Подсоединение труб газообразного хладагента ∅12,7, с

развальцовкой

5 Подсоединение труб жидкого хладагента ∅6,4, с

развальцовкой

6 Подсоединение дренажа VP20

7 Клемма заземления (внутри коробки с электрическими

компонентами) М4

8 Кронштейн подвески

9 Крышка отверстия для подвода труб сзади и отверстия для

подключения электропроводки

10 Крышка отверстия для подвода труб сверху и отверстия для

подключения электропроводки

11 Надрубленное отверстие для подвода труб справа

12 Надрубленное отверстие для подвода дренажной трубы сзади

слева

13 Надрубленное отверстие для подвода дренажной трубы справа

14 Надрубленное отверстие для подвода дренажного

трубопровода справа

15 Отверстие в стене для подвода трубопровода сзади ∅100

16 Отверстие для подвода дренажной трубы сверху ∅60

17 Отверстие для подвода трубы газообразного хладагента

сверху ∅36

18 Отверстие для подвода трубы жидкого хладагента сверху ∅26

Примечания:

1 Расположение шильдика: в нижней части корпуса вентилятора за

воздухозаборной решеткой.

2 При использовании инфракрасного пульта дистанционного управления

здесь монтируется приемник сигналов. См. детальный чертеж

инфракрасного пульта дистанционного управления.

3 Устройство приема сигнала дистанционного управления крепится

стандартно (на расстоянии около 3 м от системы).

(0,5 мм

× 2 элемента × НД 5,4)

(На VRV не поставляется).

не менее 30

Болт для подвешивания

(Вид спереди)

(Примечание 2)

(Требуемое

пространство)

не менее 300

Уровень пола

Препятствие

Расположение отверстия в стене для

подвода труб сзади

(Вид спереди)

(пространство для технического

обслуживания)

(пространство для технического

обслуживания)

3 Габаритные и установочные чертежи

(Требуемое пространство)

FHQ71BU

3D027538С

(Положение для подвешивания)

Подсоединение дренажа

VP20

не менее 30

Вид спереди

Фирменная табличка

(Для подсоединения

трубопровода слева)

Расположение надрубленного отверстия

для подвода труб сзади

Для монтажа по высоте

780 требуемое пространство от пола не менее 2500

(Требуемое пространство)

1 Воздухораспределительная решетка

2 Всасывающая решетка

3 Воздушный фильтр

4 Подсоединение труб газообразного хладагента ∅15,9, с

развальцовкой

5 Подсоединение труб жидкого хладагента ∅9,5, с

развальцовкой

6 Подсоединение дренажа VP20

7 Клемма заземления (внутри коробки с электрическими

компонентами) М4

8 Кронштейн подвески

9 Крышка отверстия для подвода труб сзади и отверстия для

подключения электропроводки

10 Крышка отверстия для подвода труб сверху и отверстия для

подключения электропроводки

11 Надрубленное отверстие для подвода труб справа

12 Надрубленное отверстие для подвода дренажной трубы сзади

слева

13 Надрубленное отверстие для подвода дренажной трубы справа

14 Надрубленное отверстие для подвода дренажного

трубопровода справа

15 Отверстие в стене для подвода трубопровода сзади ∅100

16 Отверстие для подвода дренажной трубы сверху ∅60

17 Отверстие для подвода трубы газообразного хладагента

сверху ∅36

18 Отверстие для подвода трубы жидкого хладагента сверху ∅26

Примечания:

1 Расположение шильдика: в нижней части корпуса вентилятора за

воздухозаборной решеткой.

2 При использовании инфракрасного пульта дистанционного управления

здесь монтируется приемник сигналов. См. детальный чертеж

инфракрасного пульта дистанционного управления.

3 Устройство приема сигнала дистанционного управления крепится

стандартно (на расстоянии около 3 м от системы).

(0,5 мм

× 2 элемента × НД 5,4).

не менее 30

Болт для подвешивания

(Вид спереди)

(Примечание 2)

(Требуемое

пространство)

не менее 300

Уровень пола

Препятствие

Расположение отверстия в стене для

подвода труб сзади

(Вид спереди)

(пространство для

технического обслуживания)

(пространство для

технического обслуживания)

(Требуемое пространство)
